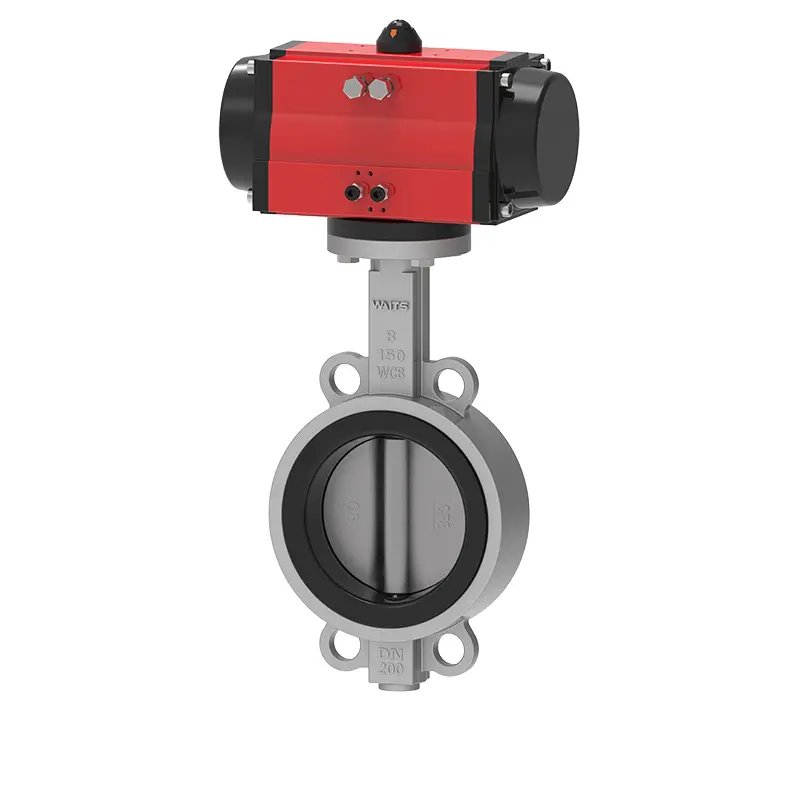

Pneumatyczny zawór motylkowy z miękkim gniazdem

Firma Waits ma duże doświadczenie w produkcji zaworów pneumatycznych, a jednym z jej produktów jest pneumatyczna przepustnica z miękkim gniazdem. Wyszkoliliśmy własny profesjonalny zespół i posiadamy bazy produkcyjne w Tianjin i Wenzhou, ze stabilnymi dostawami i konkurencyjnymi cenami. Ten pneumatyczny materiał przepustnicy jest bezpieczny i przyjazny dla środowiska i może być również stosowany w przemyśle spożywczym.

Wyślij zapytanie

Opis produktu

Waits Pneumatyczny zawór motylkowy z miękkim gniazdem firmy Valve wprowadził zmiany w konstrukcji ze względu na wydajność. Dzięki starannemu projektowaniu, badaniom, rozwojowi i produkcji zapewnia klientom na rynku globalnym lepsze produkty i doświadczenia związane z użytkowaniem.

1. Użyj bardzo elastycznej gumy gniazda zaworu

Zawartość gumy w gnieździe zaworu EPDM wynosi 50%, a my symulujemy ponad 10 000 testów otwierania i zamykania, aby zapewnić stabilność działania uszczelnienia i brak wycieków.

Główne powiązane właściwości tego zaworu są następujące: twardość Shore'a A/stopień 72±3, 200% naprężenia rozciągającego/Mpa≥6, wytrzymałość na rozciąganie Mpa≥15, wydłużenie przy zerwaniu/%≥350, trwałe odkształcenie przy zerwaniu/%≦ 10, wytrzymałość na rozdarcie / KN.m-1≥35, trwałe odkształcenie przy ściskaniu (70 ℃ * 22h, stopień ściskania 25%)/%≦20.

Dodatkowo gniazdo zaworu ma szeroką krawędź. W porównaniu z gniazdem zaworu o wąskiej krawędzi, gniazdo zaworu o szerokiej krawędzi ma szerszą powierzchnię styku z kołnierzem rurociągu, a średnica może osiągnąć prawie 20 mm, co zapewnia lepszą skuteczność uszczelniania.

2. Płytka motylkowa i wał zaworu są połączone bez sworzni, co nie powoduje wycieków i korozji w wyniku montażu sworzni. Ponadto sposób demontażu wałka zaworu jest bardzo prosty, co ułatwia wymianę gniazda zaworu.

3. Korpus zaworu jest wyposażony w urządzenie zapobiegające rozproszeniu, które jest bezpieczniejsze w użyciu w rurociągu.

Standardy wdrożeniowe

Norma projektowa	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Koniec standardu	Standardy wdrożeniowe ANSI B16.1 CL. 125LB i B16,5 CL. 150 funtów DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 i PN16 AS 2129 Tabela D i E BS 10 Tabela D i E MSS SP44 CL. 150 funtów AWWA C207 150LB ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Kontrola i testowanie	API 598 ISO 5208 EN 12266
Twarzą w twarz	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Górny kołnierz	ISO5211

Aplikacja

Temperatura pracy	-45 ℃ ~ + 150 ℃
ROZMIAR	2"-32" DN50-DN800 34"-80"DN850-DN2000
Ciśnienie robocze / CWP	16BAR 10BAR
Powłoka	24BAR 15BAR
Foka	18BAR 10BAR
Próba powietrza	6BAR 6BAR
Środowisko operacyjne	System balastowy i zęzowy. Obróbka chemiczna Instalacje do odsalania,Wiertnie,Woda pitna Proszek suchy,Żywność i napoje,Instalacje gazowe HAVC Przemysł wydobywczy, przemysł papierniczy, przeładunek piasku, woda morska, przemysł cukrowniczy Termotechniczne uzdatnianie wody Ścieki
Metoda jazdy	Dźwignia ręczna Przekładnia ślimakowa Elektryczna pneumatyczna
CIAŁO	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
DYSK	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
TRZON	2CR13 F304 F316 F51 F53 Monel K500
SIEDZIBA	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Kauczuk naturalny

Funkcje wydajności

1. Pneumatyczny zawór motylkowy z miękkim gniazdem to mały, lekki zawór, który można łatwo zdemontować i naprawić.

2. Konstrukcja zaworu jest prosta w konstrukcji i zwarta jako całość. Prędkość otwierania i zamykania podczas pracy może osiągnąć 90.

3. Podczas pracy moment obrotowy jest mały i wymaga większej pracy.

4. Jeśli chodzi o istotne właściwości uszczelniające zaworu, przeprowadzamy rygorystyczne testy gazu, aby osiągnąć zerowy wyciek.

5. Jako profesjonalny producent uwzględniamy indywidualne potrzeby klientów. Pneumatyczny zawór motylkowy z miękkim gniazdem może wybierać różne materiały składowe i nadaje się do różnych mediów o szerokim zakresie zastosowań.

6. Charakterystyka przepływu jest zwykle liniowa, a wydajność regulacji jest dobra.

7. Dzięki testom produkt można otwierać i zamykać dziesiątki tysięcy razy i ma długą żywotność.

Pneumatic Wafer Soft Seated Butterfly Valve
