Zawór kulowy czopowy

Waits Valve, wraz ze swoją kompletną linią produkcyjną, może dostarczyć produkty z czopowymi zaworami kulowymi. Mamy bogate doświadczenie w projektowaniu i produkcji zaworów, kładąc nacisk na jakość produktów i powiązanych usług, preferencyjne ceny produktów i terminowość dostaw. W pełni rozważamy różne zastosowania i przyjmujemy różne standardy produkcyjne, takie jak API6D/ISO17292/BS5351 itp.

Wyślij zapytanie

Opis produktu

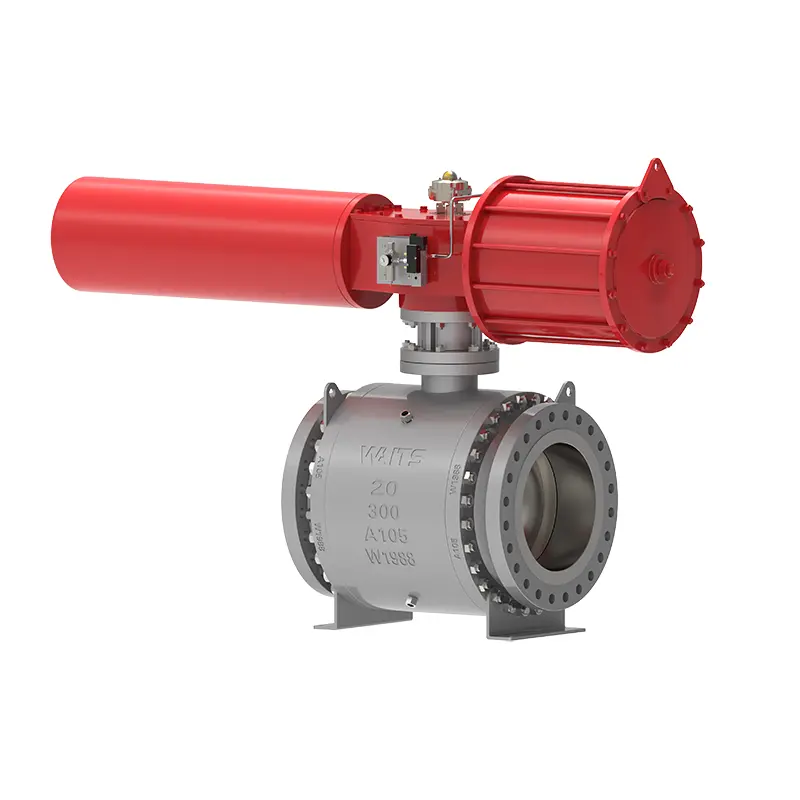

Zawór kulowy czopowy to stalowy zawór kulowy, który został zaprojektowany i wyprodukowany z pełnym uwzględnieniem wydajności i ogólnego okresu użytkowania. Korpus zaworu jest kuty z wysokiej jakości materiałów, zamontowana jest kula, a środkowy kołnierz i szyjka są skręcone. Gniazdo zaworu przed i za zaworem to efekt pojedynczego tłoka, funkcja DBB. Jednocześnie istnieją trzy konstrukcje uszczelnienia pomiędzy gniazdem zaworu a kulą:

1. Tradycyjna miękka struktura uszczelnienia;

2. Trójkątna konstrukcja pierścienia uszczelniającego;

3. Twarda struktura uszczelnienia.

Standardy wdrożeniowe

Standardy projektowe	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standardy kołnierzy	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598, API 6D, BS12569;
Długość konstrukcyjna	ASME B16.10, BS 558, BS12982, ISO 5752;
Poziomy ciśnienia i temperatury	ASME B16.34,
Wymagania ochrony przeciwpożarowej	API6FA API607
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 1” ~ 60” DN25~DN1500
Zakres ciśnienia	Klasa 150 ~ 2500 PN10-PN420
Temperature range	；-196℃ ~ +260℃
Zakres zastosowań	Woda wodociągowa, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, energia elektryczna, przemysł stoczniowy, metalurgia, energetyka itp.
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlewy: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Piłka	Kula: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Pierścień podtrzymujący gniazdo zaworu	Pierścień podtrzymujący siedzisko: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Wkładka gniazda zaworu	PTFE, RPTFE, nylon, Devlon, PEEK
Trzpień zaworu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Funkcje wydajności

1. Trzpień zaworu zaprojektowano tak, aby zapobiegał wyrzuceniu trzpienia zaworu z korpusu zaworu w wyniku nieprawidłowej obsługi.
2. The trunnion ball valve has a fireproof and anti-static device.
3. Otwory wtrysku smaru do awaryjnego uszczelniania są zaprojektowane na uszczelce gniazda zaworu i uszczelce trzpienia zaworu. Normalne uszczelnienie nie opiera się na smarze uszczelniającym. Jeżeli powierzchnia uszczelniająca ulegnie uszkodzeniu i spowoduje wyciek, w celu naprawy awaryjnej można wstrzyknąć smar uszczelniający. Każdy otwór wtrysku smaru jest wyposażony w zawór wtrysku smaru i wbudowany zawór jednokierunkowy.
4. Zawór spustowy jest zainstalowany w najniższym położeniu korpusu zaworu w celu odpowietrzenia i opróżnienia wnęki zaworu; zawór odpowietrzający jest zainstalowany w górnej części korpusu zaworu, aby odpowietrzyć i oczyścić wnękę zaworu w trybie online. Zawór spustowy i zawór odpowietrzający mogą być zaworami odcinającymi lub specjalnymi złączami wylotowymi, aby zapewnić bezpieczeństwo, niezawodność i wygodę.
5. Jest wyposażony w płytę przyłączeniową, która może pasować do różnych urządzeń napędowych, w tym uchwytów, przekładni ślimakowych, połączeń elektrycznych, pneumatycznych, gaz-ciecz, elektrohydraulicznych itp.
6. Zawór ze spawanymi końcami może regulować materiał końcówki zaworu (sekcja przejściowa) w zależności od gatunku materiału rurociągu użytkownika, aby zapewnić zdolność dostosowywania i spawalność wytrzymałości materiału. W przypadku zaworów z tulejami na obu końcach długość tulei może zapewnić, że prace spawalnicze na miejscu nie będą miały wpływu na materiały uszczelniające.
7. Pochowany projekt. W przypadku zaworów zakopanych trzpień zaworu jest wydłużany zgodnie z potrzebami projektu, aby ułatwić pracę naziemną, a odpowiednie urządzenia do wtryskiwania smaru, odprowadzania ścieków i odpowietrzania są rozciągane od rury do ziemi. Wysokość zakopanego i podniesionego zaworu ustala klient.

Trunnion Ball Valve
