Zawór kulowy z górnym wejściem

Waits jest dużym producentem i dostawcą zaworów. Kompletna linia produkcyjna może produkować wysokiej jakości zawory kulowe z górnym wejściem. Ten zawór kulowy został zaprojektowany, wyprodukowany i sprawdzony w ścisłej zgodności ze standardami API. Metoda jazdy może zapewnić klientom wiele rozwiązań. Mamy więcej niż jedną bazę produkcyjną, a nasza zdolność dostaw jest bardzo niezawodna, co jest głęboko kochane przez nowych i starych klientów.

Wyślij zapytanie

Opis produktu

Zawór kulowy z górnym wejściem stosowany jest głównie w rurociągach i instalacjach przemysłowych. Oparty na tradycyjnym pełnoprzelotowym zaworze kulowym, ma zalety konserwacji online i zmniejszonego wycieku. Metodą działania może być ręczna, skrzynia biegów, pneumatyczna, elektryczna, połączenie gaz-ciecz, połączenie elektrohydrauliczne itp.

Standardy wdrożeniowe

Standardy projektowe	API 608, API 6D, ASME B16.34
Standardy kołnierzy	ASME B 16,5, ASME B16,47, ASME B16,25,
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598, API6D,
Długość konstrukcyjna	API 6D, ASME B16.10
Poziomy ciśnienia i temperatury	ASME B16.34,
Wymagania ochrony przeciwpożarowej	API6FA API607
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS1-1/2″~ 60”DN40~DN1500
Zakres ciśnienia	Klasa 150 ~ 2500 PN10-PN420
Zakres temperatur	；-60*C ~ +260°C
Zakres zastosowań	Ropa naftowa, przemysł chemiczny, metalurgia, przemysł lekki, elektrownie, wodociągi w budownictwie miejskim, warunki pracy w niskich temperaturach oraz rurociągi dalekobieżne, takie jak ropa, gaz i gaz ziemny.
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlewy: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Piłka	Kula: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Pierścień podtrzymujący gniazdo zaworu	Pierścień podtrzymujący siedzisko: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Wkładka gniazda zaworu	PTFE, RPTFE, nylon, Devlon, PEEK
Trzpień zaworu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Funkcje wydajności

1. Największą różnicą między zaworem kulowym z górnym wejściem a zaworem zwykłym jest to, że można go konserwować w trybie online bez demontażu zaworu z rurociągu, co zmniejsza koszty konserwacji i wydłuża żywotność. Przyjmuje spawaną konstrukcję końcową i jest instalowany na rurociągu, na który nie mają wpływu naprężenia rurociągu i zapewnia niezawodność uszczelnienia.
2. Uszczelka gniazda zaworu zawiera gniazdo zaworu, pierścień gniazda zaworu i inne elementy. Pierścień gniazda zaworu może pływać niezależnie w położeniu osiowym. Dzięki sprężynie napięcia wstępnego gniazdo zaworu można uszczelnić w warunkach zerowego i niskiego ciśnienia. Konstrukcja ta służy do osiągnięcia możliwości zamknięcia zaworu w warunkach ciśnienia roboczego i wysokiego ciśnienia. Na zewnątrz pierścienia gniazda zaworu wkładamy o-ringi i pierścienie elastyczne, aby zapewnić szczelność pomiędzy gniazdem zaworu a korpusem zaworu. W przypadku pożaru w miejscu stosowania grafitu ekspandowanego można również zachować właściwości uszczelniające. 3. W przypadku nieszczelności gniazda zaworu i uszczelki trzpienia zaworu na skutek uszkodzenia, smar uszczelniający wtryskiwany przez zawór wtryskowy smaru może zapewnić uszczelnienie awaryjne. Gdy zawór jest w normalnym stanie roboczym, smar można wtrysnąć przez zawór wtryskowy smaru w celu nasmarowania trzpienia zaworu i powierzchni kuli, dzięki czemu otwieranie i zamykanie będzie bardziej elastyczne.
4. W przypadku zaworów instalowanych pod ziemią trzpień zaworu można w razie potrzeby wydłużyć, a rozmiar można dostosować do wymagań klientów. Wszystkie rury kanalizacyjne, rury wydechowe i awaryjne urządzenia wtrysku smaru są odpowiednio wydłużone, a pozostałe powiązane rurociągi znajdują się w pobliżu wydłużonej części zaworu. Zawór kanalizacyjny, zawór odpowietrzający i zawór wtrysku smaru są podłączone do ziemi w celu montażu, aby ułatwić regularną konserwację zaworu głównego.
5. Górne i dolne trzpienie zaworów są zaprojektowane jako antystatyczne zgodnie z normami API6D i ISO17292.
6. Jeżeli przed zaworem stosowane jest jednotłokowe gniazdo zaworu, a za zaworem podwójne gniazdo tłokowe, zawór pełni funkcję podwójnej blokady i może odciąć media jednocześnie przed i za zaworem. Kiedy masa pozostająca we wgłębieniu zaworu znajdzie się pod nienormalnym ciśnieniem w wyniku wzrostu temperatury, gniazdo zaworu może automatycznie zwolnić ciśnienie (wylot do strony wlotowej).
7. Kula zaworu kulowego z górnym wejściem jest zamocowana, a powierzchnia jest szlifowana, polerowana i utwardzana. Pomiędzy kulą a trzpieniem zaworu zamontowane jest łożysko ślizgowe, aby zmniejszyć tarcie i moment roboczy.
8. Kołnierz łączący zawór z siłownikiem jest zgodny z normą ISO 5211, co ułatwia adaptację i wymianę.

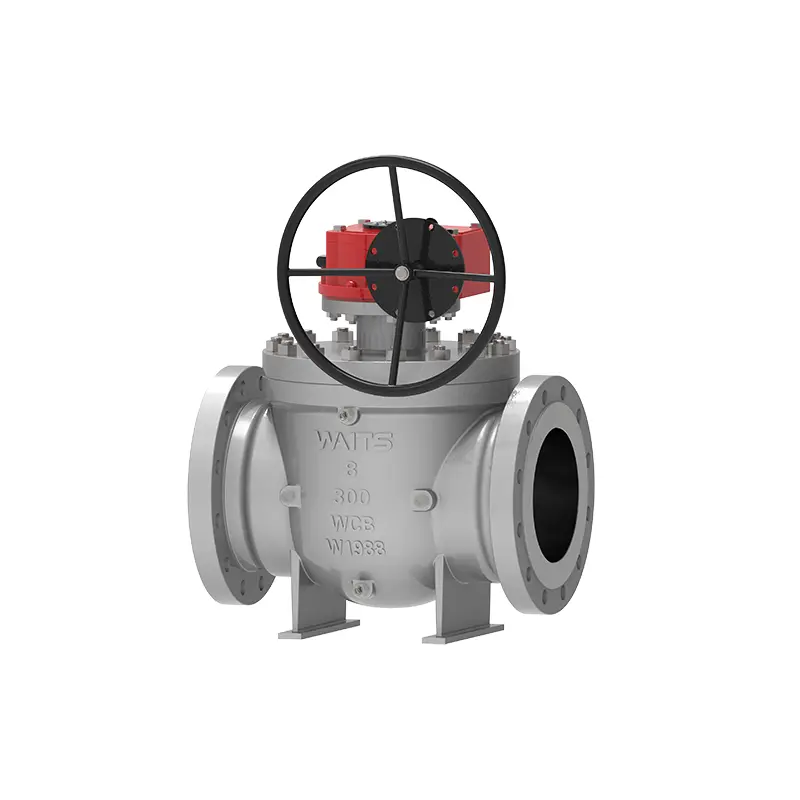

Top Entry Ball Valve
