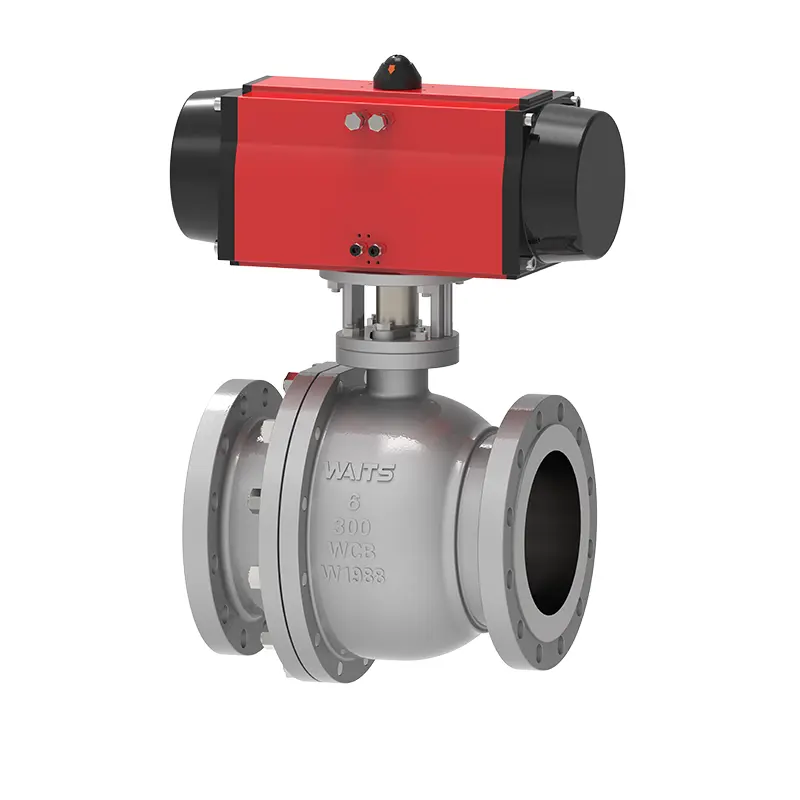

Pneumatyczny pływający zawór kulowy

Pneumatyczny pływający zawór kulowy to produkt z zaworem pneumatycznym firmy Waits, charakteryzujący się wysoką wydajnością, niską ceną fabryczną, stabilnymi dostawami oraz kompleksową obsługą i wsparciem. W pełni uwzględniamy potrzeby różnych klientów w produkcji zaworów i możemy przyjąć API602/ISO17292/BS5351 i inne standardy, a także produkować i akceptować zgodnie ze standardami w całym procesie, aby zapewnić jakość produktu.

Wyślij zapytanie

Opis produktu

Pneumatyczny pływający zawór kulowy jest zgodny z wymaganiami konstrukcyjnymi norm API 608 i API 6d Amerykańskiego Instytutu Naftowego oraz brytyjskiej normy BS 5351, a także jest zgodny z normą Amerykańskiego Stowarzyszenia Inżynierów Mechaników ASMEB16.34. Jest produkowany ściśle według potrzeb branży i zapewnia niezawodne i trwałe rozwiązania zaworowe dla klientów na rynku globalnym.

Standardy wdrożeniowe

Standardy projektowe	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Standardy kołnierzy	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598 API 6D BS12569
Długość konstrukcyjna	MŚP B16.10, BS 558, BS12982, ISO 5752
Poziomy ciśnienia i temperatury	ASME B16.34,
Wymagania ochrony przeciwpożarowej	API6FA API607
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 1/2” ~10” DN15~DN250
Zakres ciśnienia	150LB–600LB, PN10–PN64
Zakres temperatur	；-29 ℃ ~ +200 ℃
Zakres zastosowań	Woda wodociągowa, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, energia elektryczna, przemysł stoczniowy, metalurgia, energetyka itp.
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlewy: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Piłka	Kula: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Pierścień podtrzymujący gniazdo zaworu	Pierścień podtrzymujący siedzisko: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Wkładka gniazda zaworu	PTFE, RPTFE, nylon, Devlon, PEEK
Trzpień zaworu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Funkcje wydajności

1. Gniazdo zaworu pneumatycznego pływającego zaworu kulowego to uszczelka wargowa o dobrych parametrach, niskim współczynniku tarcia i małym roboczym momencie obrotowym.

2. Trzpień zaworu zamontowany na dole może uniknąć wyrzucenia pod ciśnieniem. Ponadto, jeśli zaistnieje szczególna sytuacja, np. pożar, może dojść do kontaktu metalu z korpusem zaworu, co gwarantuje, że szczególne okoliczności nie będą miały wpływu na uszczelnienie.

3. Zawór jest zaprojektowany jako ognioodporny i antystatyczny.

4. Uchwyt ma funkcję wskazywania stanu przełącznika, a trzpień zaworu z płaską główką i uchwyt nie będą przesunięte.

5. Aby zapobiec nieprawidłowemu działaniu, całkowicie otwarte i całkowicie zamknięte pozycje zaworu są wyposażone w otwory blokujące, co jest bezpieczniejsze i wygodniejsze.

6. Całkowity rozmiar zaworu jest stosunkowo mały, a waga stosunkowo niewielka. Można go używać do częstej obsługi oraz szybko otwierać i zamykać. Nie jest ograniczony kierunkiem podczas instalacji i użytkowania, z małym oporem na płyn, bez wibracji i niskim poziomem hałasu.

Pneumatic Floating Ball Valve
