Elektryczny metalowy zawór motylowy

Waits jest dużym producentem i dostawcą zaworów z szeroką gamą produktów, w tym elektrycznym metalowym zaworem motylowym. Zawór ten jest szeroko stosowany w ogrzewaniu miejskim, przenoszeniu gazowym, rurociągach parowych i dużych projektach konserwatorskich wody. Nasi klienci są rozpowszechniani na wiele krajów na rynku globalnym i mamy nadzieję nawiązać długoterminowe relacje współpracujące z nowymi i starymi klientami.

Wyślij zapytanie

Opis produktu

Główne części elektrycznego metalowego zaworu motyla z metalowym BW obejmują korpus zaworu, płytkę motyla, pierścień uszczelniający, mechanizm transmisji itp. Projekt strukturalny przyjmuje dwuwymiarową lub trójwymiarową zasadę mimośrodową, i stosuje nową technologię przetwarzania kompatybilną z uszczelnieniem elastycznym lub miękkim i twardym uszczelnieniem wielopokarmowym, co nie wpływa na działalność roboczą i wysiłku, a nie wpływa na korespondencję w wysokiej temperaturze. odporność i odporność na zużycie.

Ta zawór motyla może być używany w różnych dziedzinach przemysłowych i otrzymał pochwałę i uznanie od wielu klientów fabrycznych. Wiemy, że ceny preferencyjne są nierozerwalnie związane z dojrzałymi systemami łańcucha dostaw i dolnej części oraz doskonałego sprzętu do przetwarzania. To jest również to, do czego zawsze przywiązaliśmy wielką wagę. Co roku zwiększymy inwestycje, aby utrzymać zawory oczekiwania niezawodną jakość i preferencyjne ceny.

Standardy wdrażania

Standardy projektowe	API 609, w 593
Standardy kołnierza	ASME B16.25 (BW)
Metody połączenia	BW
Testowanie i akceptacja	API 598, EN 12266, ISO 5208
Długość strukturalna	API 609, ASME B16.10 i 558, ISO 5752
Poziomy ciśnienia i temperatury	ASME B16.34
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0103, NACE MR 0175

Aplikacja

Wymiary	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Zakres ciśnienia	CL150 ~ CL1500 PN6 ~ PN250
Zakres temperatur	； -45 ° C ~ +600 ° C.
Tryb napędu	Turbina, pneumatyczne, elektryczne

Materiały główne części

Korpus zaworu	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Płyta zaworu	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, Monel ...
Siedzisko zaworu	13CR/SS304/SS316/+Graphites+PTFE+STL
STEM VALVE	F6A F304 F316 F51 F53 MONEL K500 ...
Nakrętka łodygi zaworu	Stop miedziany
Uszczelka	Elastyczny grafit, pakowanie azbestu grafitowego, politetrafluoroetylen ...

Funkcje wydajności

1. Elektryczny metalowy zawór motyla z siedzącym metalowym jest bardziej lekki i elastyczny pod względem konstrukcji, oszczędzając wysiłek i jest wygodny.

2. Wydajność uszczelnienia jest niezawodna i spełnia różne standardy.

3. Zawór ma regulowaną funkcję i dobre charakterystykę przepływu.

4. Przyjmowana jest ekscentryczna zasada, zużycie powierzchni uszczelniającej jest bliskie zeru, a żywotność usług jest dłuższa;

5. Może być stosowany do różnych mediów, takich jak woda, para, olej, powietrze, gaz itp.; Można go również stosować do rurociągów o różnych warunkach pracy, takich jak różne temperatury, stopnie, korozja itp.

7. Linia środkowa wału odbiega od linii środkowej powierzchni uszczelniającej, linia środkowa wału odbiega lekko od linii środkowej rurociągu, a linia środkowa powierzchni uszczelnienia korpusu zaworu (stożka ukośne) jest pod kątem z linią środkową rurociągu. Powyższe trzy to trzy ekscentryczne projekty.

8. Istnieje wiele warstw pierścieni uszczelnienia przymocowanych na płycie zaworu, które są łatwe do obsługi, bez tarcia podczas otwierania i zamykania, a moment obrotowy mechanizmu transmisji wzrasta podczas zamykania, kompensując uszczelkę.

9. Wielowarstwowy pierścień uszczelniający przyjmuje miękkie i twarde laminowane arkusze metali, co ma podwójne zalety.

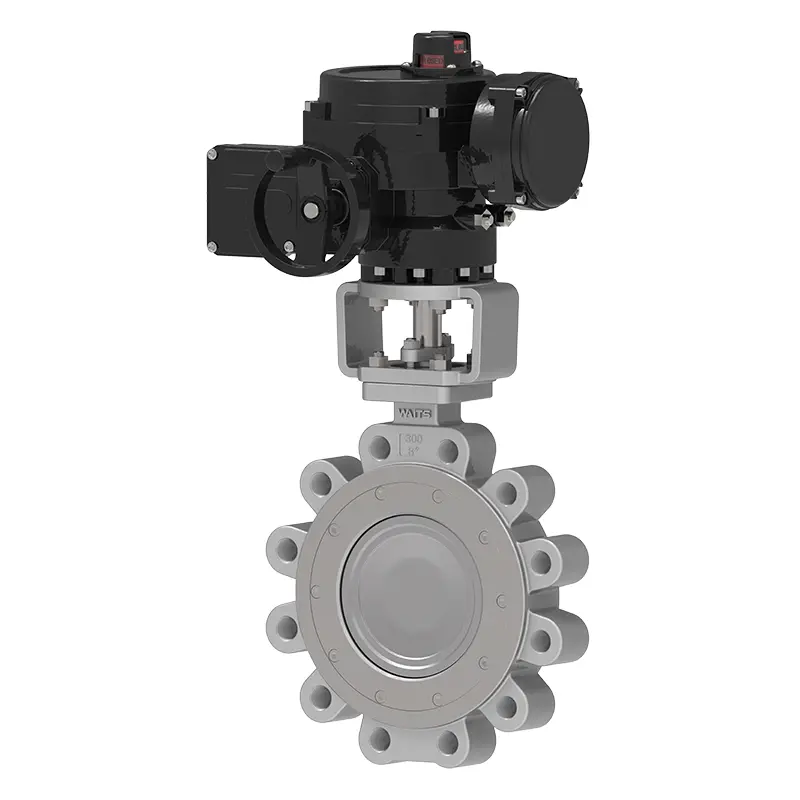

Electric BW Metal Seated Butterfly Valve
