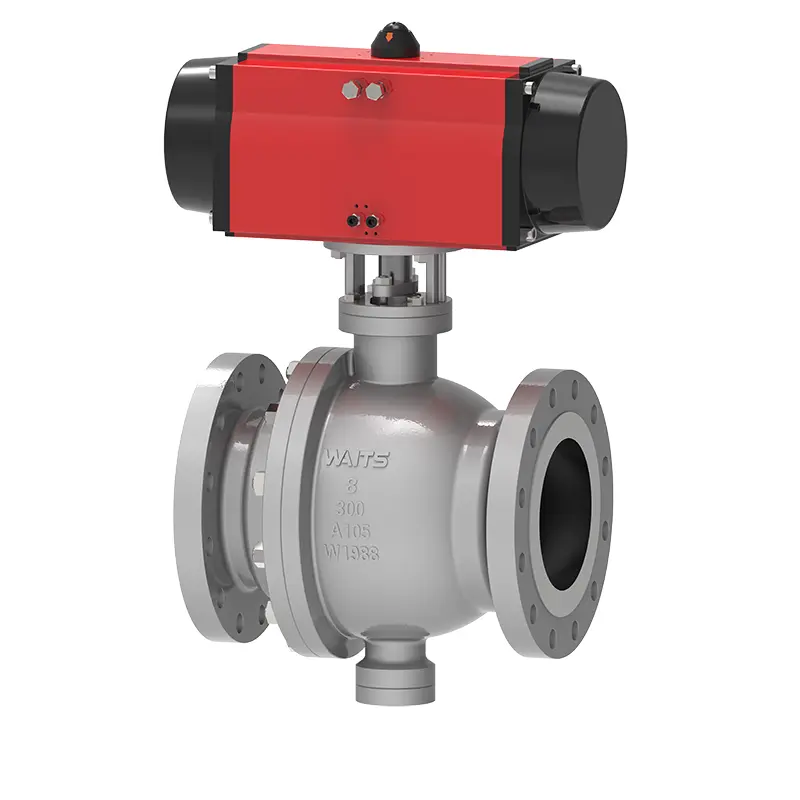

Pneumatyczny zawór kulowy czopowy

Waits to producent pneumatycznych zaworów kulowych z czopem z siedzibą na całym świecie w Chinach. Klientom na rynku światowym możemy zapewnić stabilne dostawy i konkurencyjne ceny. Bogate doświadczenie branżowe i profesjonalny zespół pomagają nam w dalszym ulepszaniu jakości produktów i powiązanego poziomu usług. W produkcji można stosować różne standardy produkcyjne, takie jak API6D/ISO17292/BS5351 itp.

Wyślij zapytanie

Opis produktu

Pneumatyczny zawór kulowy z czopem jest stalowym zaworem kulowym, korpus zaworu jest kuty z materiałów wysokiej jakości, zamontowana jest kula, a środkowy kołnierz i szyjka są połączone śrubami. Przed i za gniazdem zaworu zastosowano efekt pojedynczego tłoka z funkcją DBB. Jednocześnie uszczelka pomiędzy gniazdem zaworu a kulą ma trzy struktury: tradycyjną strukturę miękkiego uszczelnienia, trójkątną strukturę pierścienia uszczelniającego i twardą strukturę uszczelnienia.

Standardy wdrożeniowe

Standardy projektowe	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standardy kołnierzy	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598, API 6D, BS12569;
Długość konstrukcyjna	ASME B16.10, BS 558, BS12982, ISO 5752;
Poziomy ciśnienia i temperatury	ASME B16.34,
Wymagania ochrony przeciwpożarowej	API6FA API607
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 1” ~ 60” DN25~DN1500
Zakres ciśnienia	Klasa 150 ~ 2500 PN10-PN420
Zakres temperatur	；-196℃ ~ +260℃
Zakres zastosowań	Woda wodociągowa, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, energia elektryczna, przemysł stoczniowy, metalurgia, energetyka itp.
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlewy: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Piłka	Kula: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Pierścień podtrzymujący gniazdo zaworu	Pierścień podtrzymujący siedzisko: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Wkładka gniazda zaworu	PTFE, RPTFE, nylon, Devlon, PEEK
Trzpień zaworu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Funkcje wydajności

1. Trzpień zaworu został zaprojektowany z uwzględnieniem możliwego nieprawidłowego działania, dlatego przyjęto konstrukcję, która zapobiega wyskakiwaniu trzpienia zaworu z korpusu zaworu.

2. Pneumatyczny zawór kulowy czopowy posiada ognioodporne i antystatyczne urządzenia, które są bardziej stabilne i bezpieczniejsze w specjalnych sytuacjach.

3. W punktach uszczelnienia gniazda zaworu i trzpienia zaworu znajdują się porty wtrysku smaru do awaryjnego uszczelniania. W normalnych warunkach uszczelniania nie można polegać na smarze uszczelniającym, ale gdy powierzchnia uszczelniająca ulegnie uszkodzeniu i wyciekom, można wstrzyknąć smar uszczelniający w celu naprawy awaryjnej. Każdy otwór wtrysku smaru jest wyposażony w zawór wtrysku smaru i zakopany w ziemi zawór zwrotny.

4. Zawór spustowy jest zainstalowany w dolnej części korpusu zaworu w celu odpowietrzenia i drenażu wnęki zaworu; zawór wydechowy jest zainstalowany w górnej części korpusu zaworu w celu odprowadzania spalin i czyszczenia wnęki zaworu. Zawór spustowy i zawór wydechowy mogą być zaworami odcinającymi lub specjalnymi złączami wylotowymi.

5. Produkt wyposażony jest w płytkę przyłączeniową pasującą do różnych urządzeń napędowych.

6. Materiał końcówki zaworu można dostosować do konkretnego gatunku materiału rurociągu użytkownika. Jeśli jest to zawór z tulejami na obu końcach, długość tulei może zapewnić, że operacja spawania na miejscu nie wpłynie na materiał uszczelniający.

7. Przyjęto projekt bezpośrednio zakopany. W przypadku tego rodzaju zaworu zakopanego bezpośrednio w ziemi trzpień zaworu należy wydłużyć zgodnie z projektem, aby ułatwić obsługę naziemną i rozciągać się od rurociągu do gruntu w celu zapewnienia odpowiednich urządzeń do napełniania smarem, odprowadzania ścieków i odpowietrzania. Wysokość bezpośrednio zakopanego zaworu jest dostarczana przez klienta.
