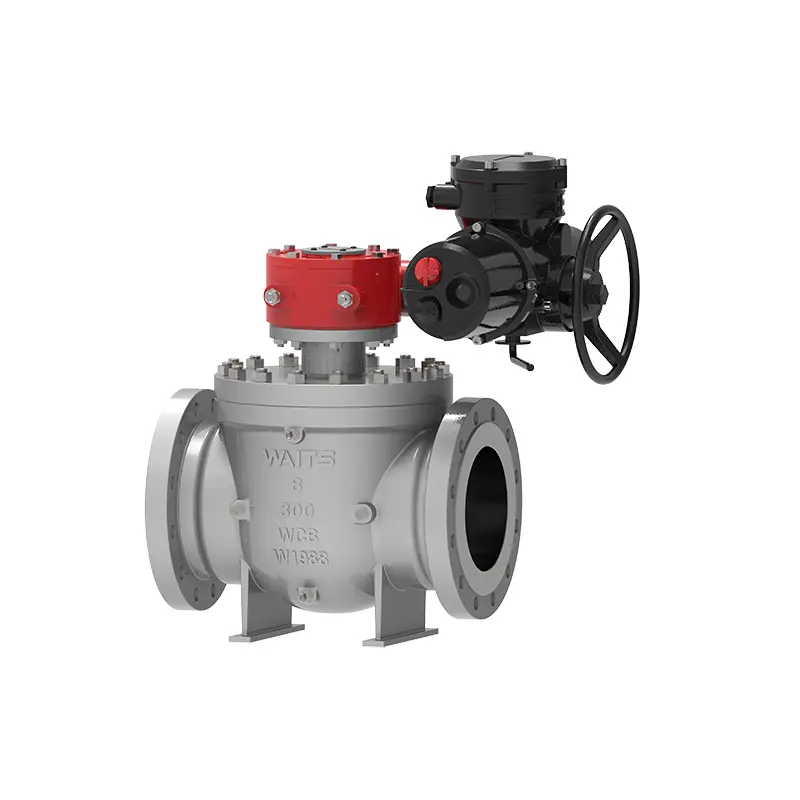

Elektryczny zawór kulowy z górnym wejściem

Elektryczny zawór kulowy z górnym wejściem, wyprodukowany i wyprodukowany przez Waits, to wysokowydajny, wysokiej jakości produkt z zaworem, który został zaprojektowany, wyprodukowany i kontrolowany ściśle zgodnie ze standardami API. Założono nas w Stanach Zjednoczonych w 1994 r., weszliśmy do Chin w 2008 r. i ostatecznie otworzyliśmy naszą globalną siedzibę w Wenzhou. Mamy możliwość dostarczania opłacalnych produktów klientom na rynku światowym.

Wyślij zapytanie

Opis produktu

Elektryczny zawór kulowy z górnym wejściem nadaje się do rurociągów i systemów przemysłowych. Do jego zalet należy wsparcie konserwacji online i ograniczenie wycieków. Ulepszył tradycyjny zawór kulowy o pełnym otworze i ma lepszą wydajność.

Standardy wdrożeniowe

Standardy projektowe	API 608, API 6D, ASME B16.34
Standardy kołnierzy	ASME B 16,5, ASME B16,47, ASME B16,25,
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598, API6D,
Długość konstrukcyjna	API 6D, ASME B16.10
Poziomy ciśnienia i temperatury	ASME B16.34,
Wymagania ochrony przeciwpożarowej	API6FA API607
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS1-1/2″~ 60”DN40~DN1500
Zakres ciśnienia	Klasa 150 ~ 2500 PN10-PN420
Zakres temperatur	；-60*C ~ +260°C
Zakres zastosowań	Ropa naftowa, przemysł chemiczny, metalurgia, przemysł lekki, elektrownie, wodociągi w budownictwie miejskim, warunki pracy w niskich temperaturach oraz rurociągi dalekobieżne, takie jak ropa, gaz i gaz ziemny.
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlewy: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Piłka	Kula: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Pierścień podtrzymujący gniazdo zaworu	Pierścień podtrzymujący siedzisko: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Wkładka gniazda zaworu	PTFE, RPTFE, nylon, Devlon, PEEK
Trzpień zaworu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Funkcje wydajności

1. W przeciwieństwie do zwykłych zaworów, elektryczny zawór kulowy z górnym wejściem nie wymaga demontażu z rurociągu i można go konserwować w trybie online, co zmniejsza koszty konserwacji. Zawór ma spawaną konstrukcję końcową i jest montowany na rurociągu, na który nie mają wpływu naprężenia rurociągu.

2. Pierścień gniazda zaworu może pływać niezależnie w położeniu osiowym. Dzięki wstępnie napiętej sprężynie gniazdo zaworu można uszczelnić w warunkach zerowego i niskiego ciśnienia. Konstrukcja ta zapewnia zdolność zamykania zaworu w warunkach wysokiego ciśnienia. Zewnętrzna strona pierścienia gniazda zaworu jest wyłożona O-ringami i pierścieniami elastycznymi, aby zapewnić uszczelnienie pomiędzy gniazdem zaworu a korpusem zaworu. Niektórzy z naszych klientów zastosują zawór w miejscu, w którym używany jest grafit ekspandowany. W tym czasie, w przypadku pożaru, zawór może również zachować właściwości uszczelniające.

3. W przypadku nieszczelności gniazda zaworu i uszczelki trzpienia zaworu na skutek uszkodzenia, smar uszczelniający wtryskiwany przez zawór wtryskowy smaru może zostać użyty do awaryjnego uszczelnienia. W normalnych warunkach pracy smar wtryskiwany przez zawór wtryskowy smaru może smarować trzpień zaworu i powierzchnię kuli oraz poprawiać elastyczność podczas otwierania i zamykania.

4. W przypadku zaworów instalowanych pod ziemią możemy w razie potrzeby wydłużyć trzpień zaworu i dostosować jego rozmiar do wymagań klienta. Wszystkie rury kanalizacyjne, rury wydechowe i awaryjne urządzenia wtrysku smaru są odpowiednio wydłużone, a pozostałe powiązane rurociągi znajdują się w pobliżu wydłużonej części zaworu. Zawór kanalizacyjny, zawór wydechowy i zawór wtrysku smaru są podłączone i zainstalowane na ziemi, aby ułatwić regularną konserwację.

5. Górne i dolne trzpienie zaworów zostały zaprojektowane zgodnie z normami API6D i ISO17292 i mogą zapobiegać elektryzowaniu się.

6. Gdy przed zaworem zastosowano pojedyncze gniazdo zaworu tłokowego, a za zaworem podwójne gniazdo zaworu tłokowego, zawór może spełniać funkcję podwójnego blokowania i jednocześnie odcinać media przed i za zaworem. Gdy materiał zatrzymany we wnęce zaworu znajduje się pod nienormalnym ciśnieniem w wyniku wzrostu temperatury, gniazdo zaworu może automatycznie zwolnić ciśnienie i rozładować je do strony wlotowej.

7. Kula elektrycznego zaworu kulowego z górnym wejściem jest zamocowana, a powierzchnia jest szlifowana, polerowana i utwardzana. Pomiędzy kulą a trzpieniem zaworu znajduje się łożysko ślizgowe, które zmniejsza tarcie i moment roboczy.

8. Kołnierz łączący zawór z siłownikiem jest zgodny z normami ISO 5211, zapewnia duże możliwości adaptacji i łatwą wymianę.

Electric Top Entry Ball Valve
