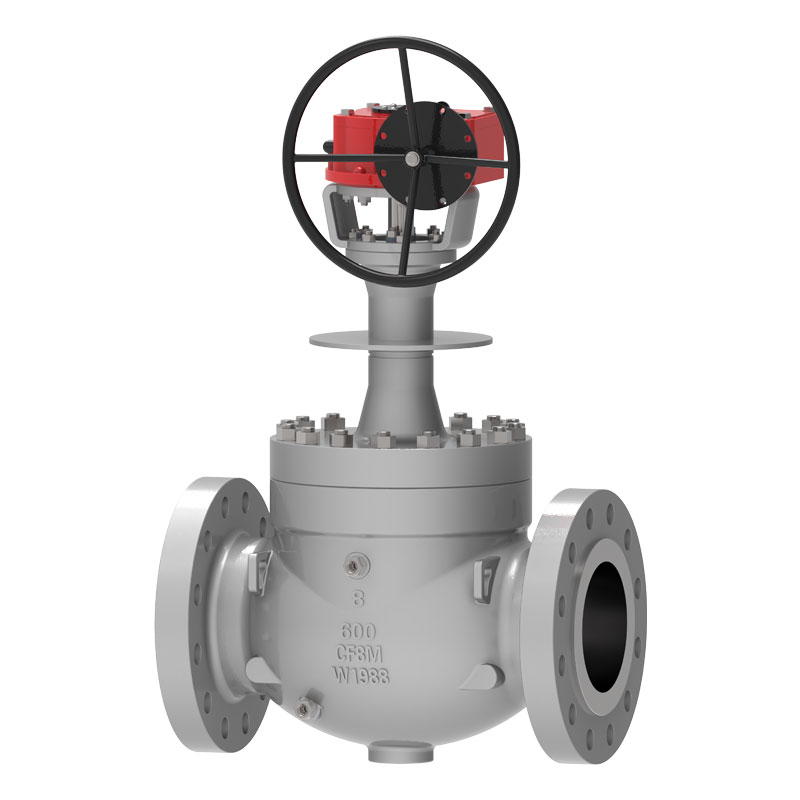

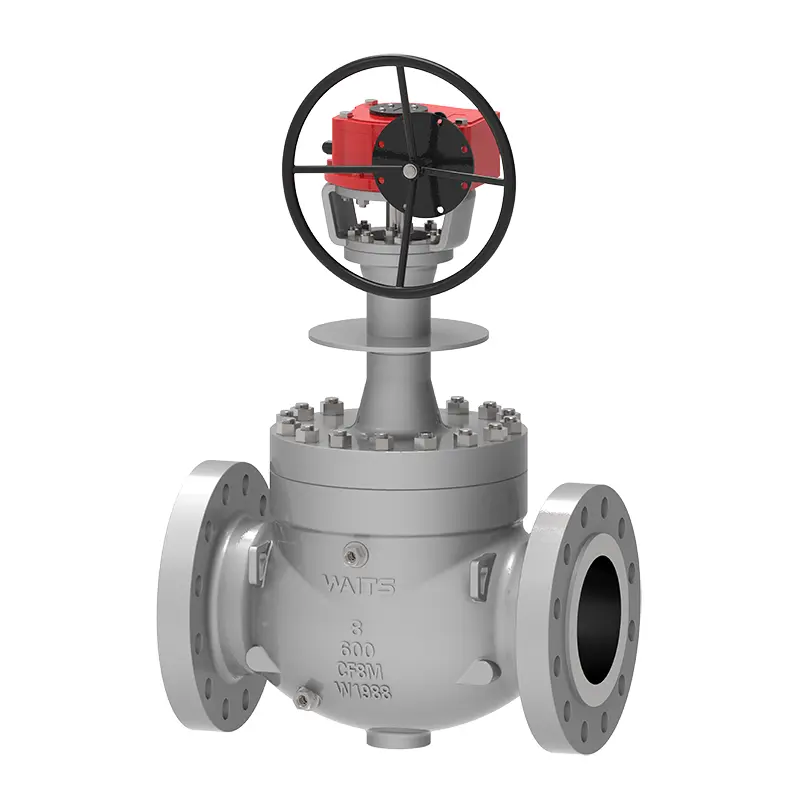

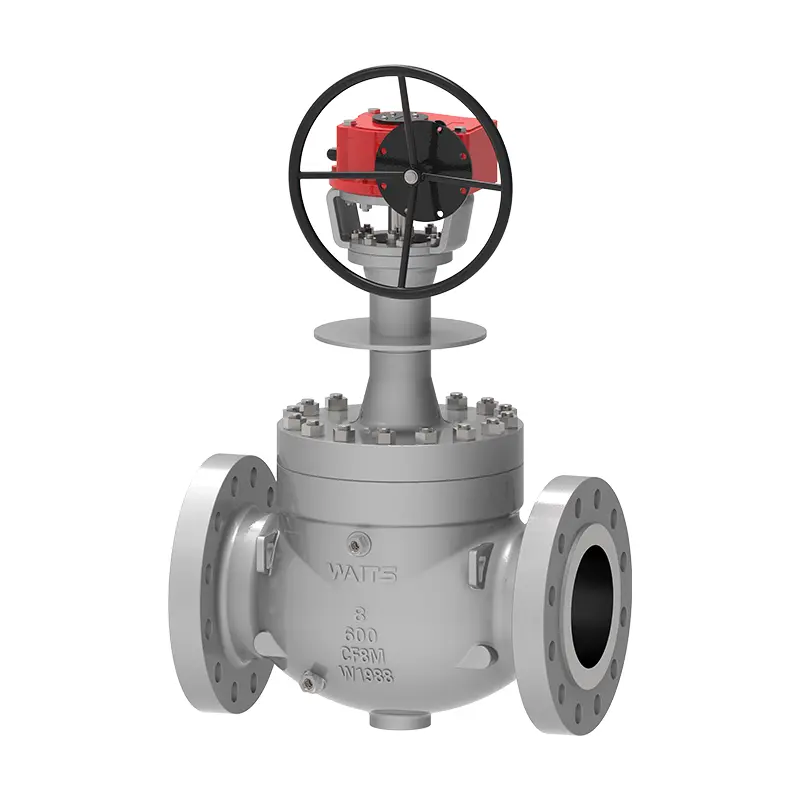

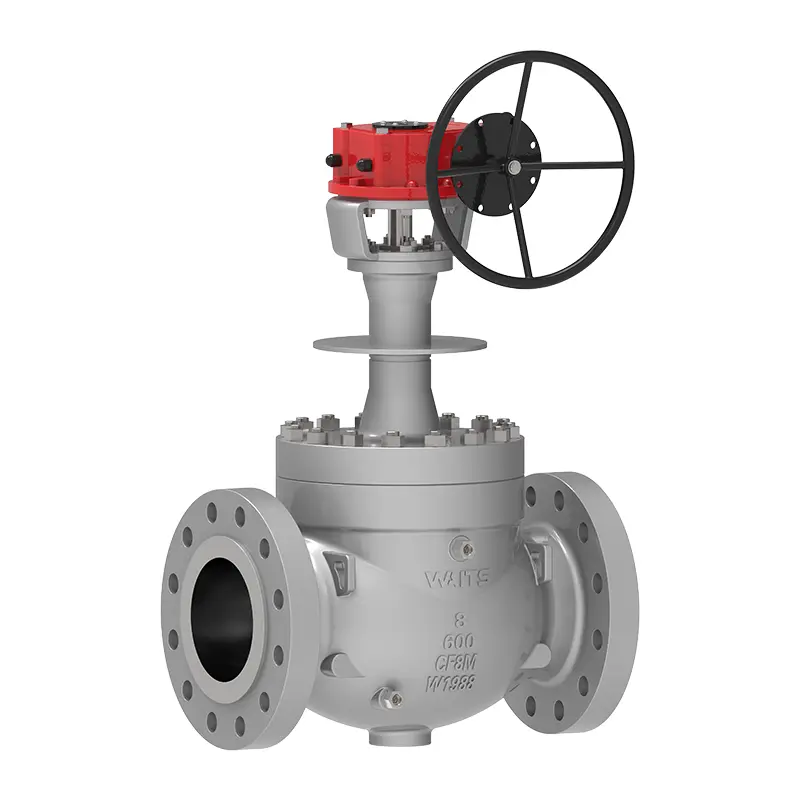

Zawór kulowy kriogeniczny z górnym wejściem

Waits jest producentem specjalizującym się w produkcji różnorodnych zaworów, w tym kriogenicznego zaworu kulowego z górnym wejściem. Produkt ten jest dobrze stosowany w Arabii Saudyjskiej, Zjednoczonych Emiratach Arabskich, Kuwejcie i regionie północnym ze względu na przewagę cenową. Jego potężna i stabilna wydajność radzi sobie w niektórych złożonych warunkach pracy i została dobrze przyjęta przez wielu użytkowników.

Wyślij zapytanie

Opis produktu

Kriogeniczny zawór kulowy z górnym wejściem może być stosowany w warunkach pracy o temperaturze do -196 ℃, takich jak skroplony gaz ziemny, skroplony gaz ropopochodny, separacja powietrza i inne gałęzie przemysłu kriogenicznego.
Jako doświadczony dostawca integracji zaworów, Waits aktywnie stosuje międzynarodową zaawansowaną technologię i przyjmuje pierścień uszczelniający LIP SEAL, aby zapewnić, że nasze produkty zachowują doskonałe właściwości uszczelniające w zastosowaniu. Cała seria produktów przeszła certyfikację ognioodporności i niskiego wycieku, a górny zawór wejściowy może realizować konserwację online.

Standardy wdrożeniowe

Standardy projektowe	API 6D i BS6364
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598 i BS6364
Długość konstrukcyjna	ASME B16.10
Poziomy ciśnienia i temperatury	ASME B16.34,
Wymagania ochrony przeciwpożarowej	API6FA API607
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS1-1/2″~ 48”DN40~DN1200
Zakres ciśnienia	Klasa 150 ~ 2500 PN10-PN420
Zakres temperatur	-196°C ~ +120°C
Zakres zastosowań
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu	Odkuwki: A182 F304, F304L, F316, F316L itp Odlewy: A351 CF3, CF8, CF3M, CF8M itp.
Piłka	A182 F304/F304L/F316/F316L+Ni60
Pierścień podtrzymujący gniazdo zaworu	Nakładka A182 F304/F304L/F316/F316L/STL
Wkładka gniazda zaworu	PCTFE
Trzpień zaworu	XM-19, Gr660 Ty2/HT

Funkcje wydajności

● Dzięki technologii precyzyjnej obróbki szczelina pomiędzy trzpieniem zaworu a wydłużoną pokrywą zaworu jest poddawana rygorystycznym testom jakościowym i kontrolowana poniżej 1 mm, co zapewnia płynny obrót trzpienia zaworu i zmniejsza ryzyko zamarznięcia i uszkodzenia trzpienia zaworu w warunkach niskich temperatur.
● Uszczelka wargowa (Elgiloy+PTFE): Uszczelka ta może łączyć w sobie funkcję elastycznej kompensacji sprężyny i doskonałe właściwości uszczelniające PTFE, utrzymywać doskonałe właściwości uszczelniające w środowiskach o niskiej temperaturze i ma konstrukcję ognioodporną dzięki wtórnemu uszczelnieniu grafitowemu.
● Wszystkie elementy złączne są konstrukcjami z pełnym gwintem odpornymi na niskie temperatury, co pozwala uniknąć deformacji i uszkodzeń uszczelnień elementów złącznych w wyniku długotrwałego użytkowania.

Cryogenic Top Entry Ball Valve
