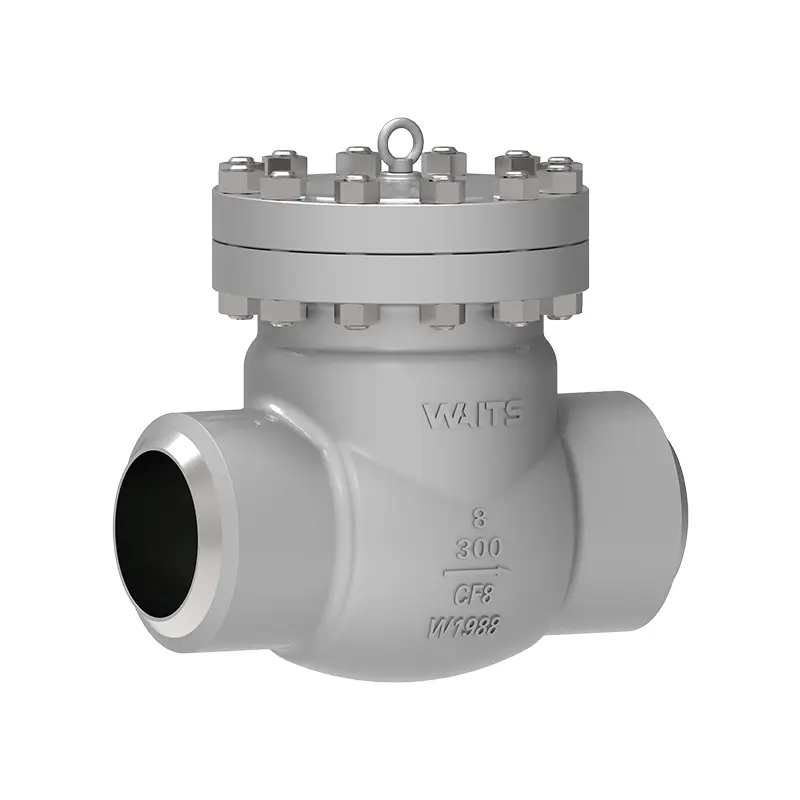

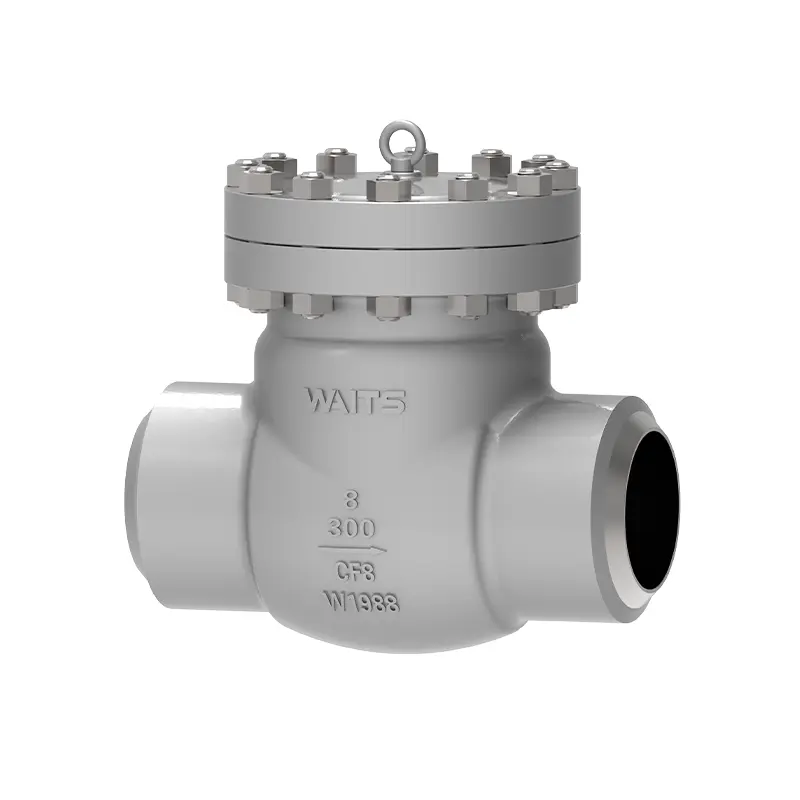

Kriogeniczny zawór zwrotny

Kriogeniczny zawór zwrotny wahadłowy jest produktem wysokiej jakości wytwarzanym przez firmę Waits Valve i możemy zapewnić Państwu konkurencyjną cenę i wysoką wydajność kosztową. Produkt ten był dobrze stosowany w Arabii Saudyjskiej, Zjednoczonych Emiratach Arabskich, Kuwejcie i regionie północnym. Mamy nadzieję nawiązać długoterminowe relacje współpracy z większą liczbą klientów i stworzyć przyszłość, w której wygrywają obie strony.

Wyślij zapytanie

Opis produktu

Kriogeniczny zawór zwrotny wahadłowy stosowany jest w systemie zarządzania sprzętem do przechowywania i transportu cieczy kriogenicznej, aby zapobiec cofaniu się mediów kriogenicznych. Charakteryzuje się elastycznym przełączaniem i niezawodnym uszczelnieniem.
Gdy medium przepływa w określonym kierunku, tarcza zaworu otwiera się pod wpływem siły medium; gdy medium cofa się, ze względu na ciężar własny grzybka zaworu i siłę reakcji medium, dysk zaworu i powierzchnia uszczelniająca gniazda zaworu są szczelnie zamknięte, osiągając w ten sposób cel zapobiegania cofaniu się medium.
Stosowane media: metan, skroplony gaz ziemny, heksen, dwutlenek węgla, ciekły amoniak, ciekły tlen, ciekły azot, ciekły wodór i inne media kriogeniczne.

Standardy wdrożeniowe

Standardy projektowe	BS1868, API602, ASME16.34
Standardy kołnierzy	ASME B16.10, ASME B16.25, ASME B16.5
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API598, API6D,
Długość konstrukcyjna	ASME B16.10,
Wartości ciśnienia i temperatury	ASME B16.34,
Próba ognioodporności	API607, API6FA
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 2″ ~ NPS 24″ DN50~ DN600
Zakres ciśnienia	CL150 ~ CL500 PN10 ~ PN250
Zakres temperatur	；-196°C ~ +150°C
Zakres zastosowań	Stosowany głównie w etylenie, sprzęcie do skroplonego gazu ziemnego, gazie ziemnym LPG, zbiornikach magazynujących LNG, bazach odbiorczych i stacjach satelitarnych, sprzęcie do separacji powietrza, petrochemicznym sprzęcie do oddzielania gazów resztkowych, ciekłym tlenie, ciekłym wodorze, ciekłym azocie, ciekłym argonie,
Tryb jazdy
Korpus zaworu/pokrywa zaworu	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Płyta zaworowa/gniazdo zaworu	F316/F304+HF
Trzpień zaworu	F6A F304 F316 F51 F53 Monel K500
Nakrętka trzonka zaworu	Stop miedzi
Uszczelka	Elastyczny grafit, grafitowe uszczelnienie azbestowe, politetrafluoroetylen...

Funkcje wydajności

1. Mały opór płynu.
2. Kriogeniczny zawór zwrotny można montować poziomo lub pionowo.
3. Wstępna obróbka części w niskiej temperaturze ciekłym azotem.
4. Pokrywa zaworu przyjmuje pokrywę zaworu śrubowego, pokrywę zaworu spawalniczego i pokrywę zaworu samozaciskowego ciśnieniowego.
