Kriogeniczny zawór kulkowy w wejściu

Jeśli szukasz wysokowydajnych kriogenicznych zaworów piłki po stronie, Waits może zaspokoić Twoje potrzeby. Jesteśmy dużym dostawcą integracji zastawek, założonego w Stanach Zjednoczonych w 1994 r., Wszedł do Chin w 2008 r. I mamy bazy produkcyjne w Tianjin i Wenzhou. Mamy bogate doświadczenie w branży i nadążamy za czasem, aktywnie wprowadzając najlepsze w branży sprzęt technologiczny i produkcyjny, aby zapewnić jakość produktu.

Wyślij zapytanie

Opis produktu

Kryogeniczny zawór kulkowy w wejściu bocznym jest odpowiedni do warunków pracy o temperaturze do -196 ℃ i jest szeroko stosowany w skroplonym gazie ziemnym, skroplonym gazie naftowej, separacji powietrza i innych branż kriogenicznych. W produkcji stosujemy międzynarodową technologię zaawansowaną i przyjmujemy pierścień uszczelniający uszczelnienie ust, aby utrzymać zawór o doskonałej wydajności uszczelnienia w zastosowaniu. Jednocześnie ta seria zaworów może zrealizować konserwację online.

Standardy wdrażania

Standard projektowy	API 6D, BS 6364
Połączenie końcowe	RF, RTJ, BW
Kontrola i test	API 598 i BS 6364
Twarzą w twarz	ASME B16.10
Poziomy ciśnienia i temperatury	ASME B16.34
Ogień bezpieczny	Fire 6fa, ogień 607
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	1/2 „-28”, DN15-DN700
Ocena ciśnienia	Klasa 150-2500, PN10-PN420
Temperatura robocza	-196 ° C ~ 150 ° C.
Zakres aplikacji
Operator	Dźwignia, sprzęt, elektryczny, pneumatyczny
Materiał ciała	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L itp.
Piłka	A182 F304/F304L/F316/F316L+NI60
Pierścień wspornika siedziska zaworu	A182 F304/F304L/F316/F316L/STL nakładka
Wkładka do siedzenia zaworu	Pctfe
STEM VALVE	XM-19, GR660 TY2/HT

Funkcje wydajności

Kluczowe projekty i technologie w kriogenicznym zaworze kulowym w wejściu po stronie:
● Podwójne uszczelnienie trzonu zaworu + uszczelnienie warg może zmniejszyć ilość pakowania.
● Projekt wspomagany elementem skończonym służy do uzyskania optymalnej grubości ściany rozszerzonego pokrywy zaworu, aby zapewnić najlepszy efekt chłodzenia.
● Konstrukcja rowka księżyca łukowego rozszerzonego pokrywy zaworu zwiększa obszar chłodzenia i zwiększa efekt chłodzenia.
● Projekt płyty kroplowej zwiększa obszar chłodzenia i zapobiega zamarzaniu pakowania; Skutecznie zapobiega kapaniu skondensowanej wody na korpus zaworu.
● Podwójna uszczelka uszczelka + uszczelka jest ustawiona na połączenie pokrywy ciała, aby zapobiec wyciekom.
● Siedziba zaworu przyjmuje strukturę DIB-2, która może zapewnić, że ciśnienie w środkowej jamie jest stabilnie zwolnione do określonej strony, gdy ciśnienie przekroczy granicę.
● Uszczelnienie gniazda zaworu jest strukturą warg-Sea, która ma zarówno sprężystą kompensację sprężyny, jak i wydajność uszczelnienia elastycznego w niskiej temperaturze PTFE, zapewniając doskonały efekt uszczelnienia w niskich temperaturach.
● Powierzchnia uszczelniająca gniazda zaworu jest importowana CTFE, która nadal ma dobrą elastyczność w bardzo niskich temperaturach, aby upewnić się, że uszczelka nie zawiedzie.
● Rozszerzona konstrukcja maski i długiej struktury uchwytu zapewnia lepszą koncentrację uchwytu kulowego, łodygi zaworu i maski oraz bardziej wrażliwe przełączanie.
● Wszystkie łączniki w kontakcie z niskimi temperaturami są w pełni gwintowane.
● Powierzchnia piłki jest utwardzana, aby upewnić się, że nie zostanie zarysowana w niskich temperaturach.

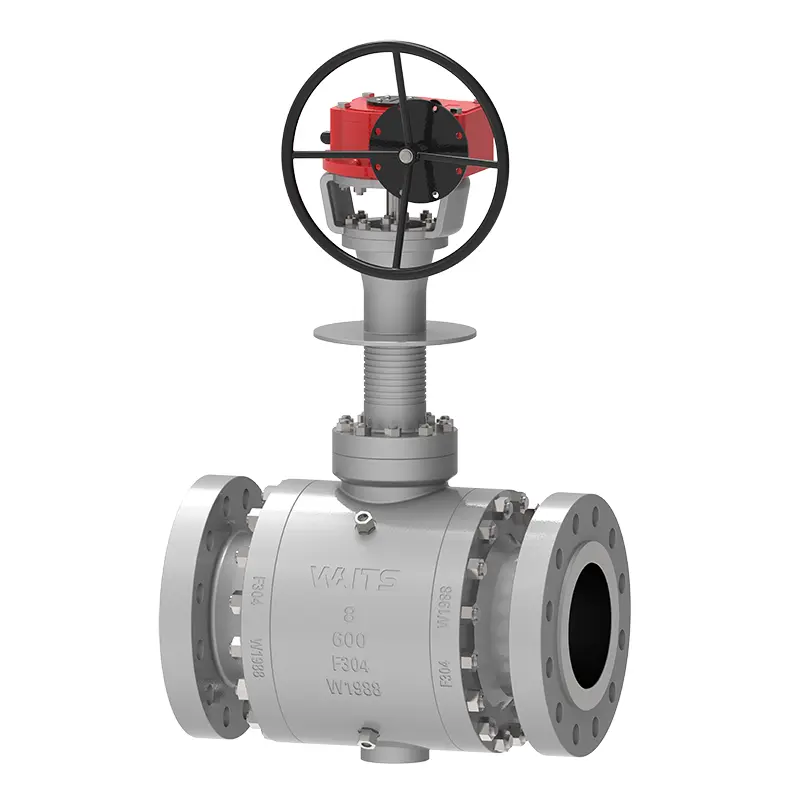

Cryogenic Side Entry Ball Valve
