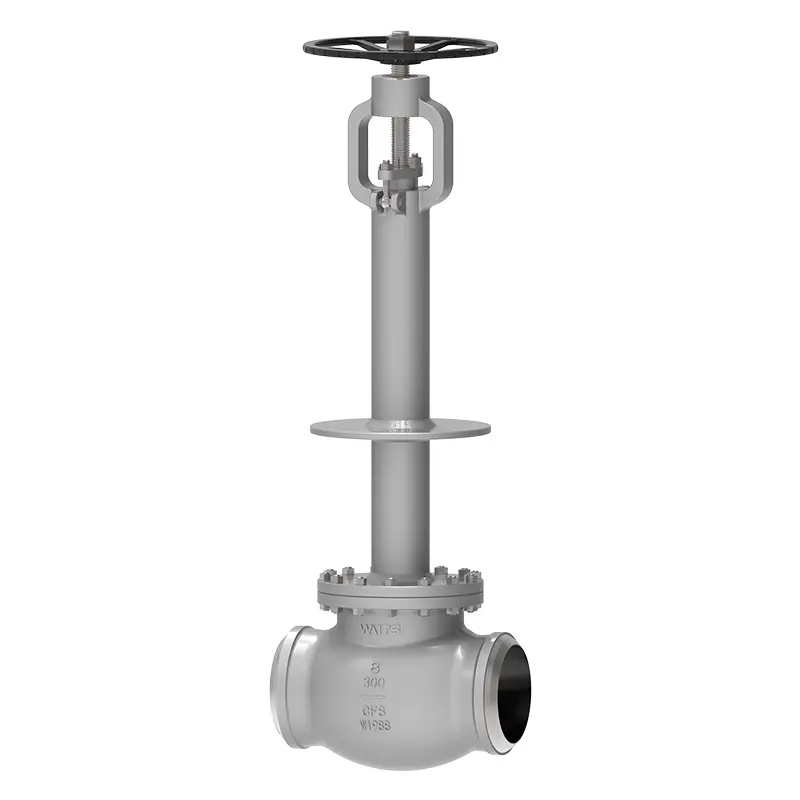

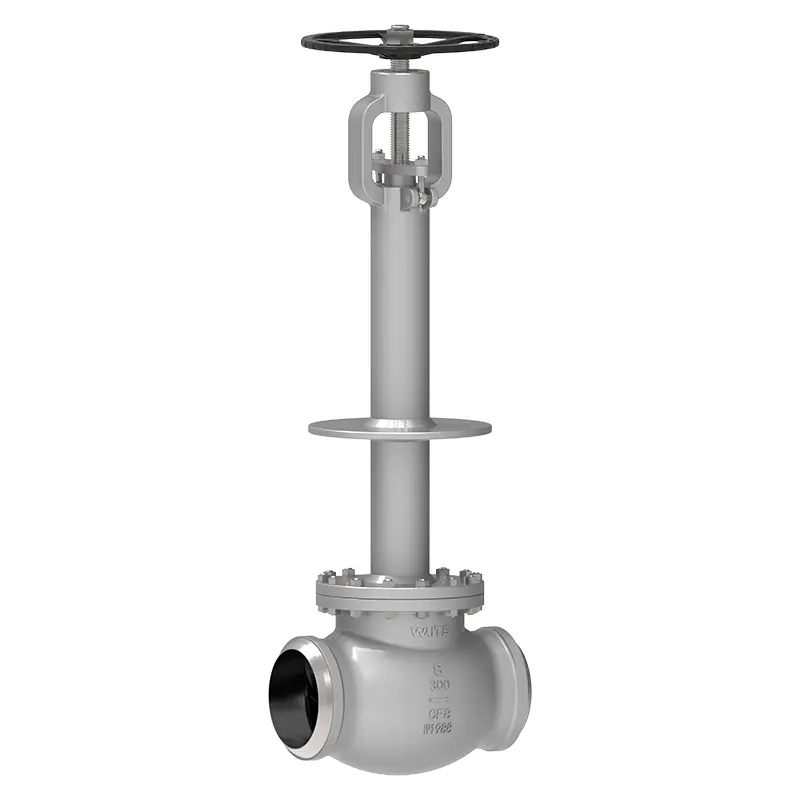

Zawór kulowy kriogeniczny

Waits ma 30-letnie doświadczenie w produkcji i wytwarzaniu kriogenicznych zaworów kulowych. Nasza firma została założona w Stanach Zjednoczonych w 1994 r., a w 2008 r. weszliśmy do Chin z bazami produkcyjnymi w Tianjin i Wenzhou. Kriogeniczny zawór kulowy to jeden z naszych najpopularniejszych produktów, przeznaczony do zastosowań w temperaturach arktycznych i wytrzymujący złożone warunki pracy.

Wyślij zapytanie

Opis produktu

Kriogeniczny zawór kulowy jest przeznaczony do zastosowań obejmujących ekstremalnie niskie temperatury, często spotykane w gałęziach przemysłu przetwarzających skroplony gaz ziemny (LNG), ciekły azot i inne płyny kriogeniczne.
Zawór ten posiada wydłużoną pokrywę zapewniającą odpowiednią izolację i zapobiegającą zamarzaniu trzpienia. Wykonany w całości ze stali nierdzewnej i innych materiałów kriogenicznych, zapewnia trwałość i płynną pracę nawet w temperaturach tak niskich jak -196°C.
Kriogeniczny zawór kulowy charakteryzuje się również precyzyjnym dławieniem i mechanizmem uszczelniającym, które są niezbędne do utrzymania kontroli i bezpieczeństwa w wymagających środowiskach kriogenicznych. Waits kładzie nacisk na jakość jako swój najwyższy priorytet, oferując jednocześnie konkurencyjne ceny.

Standardy wdrożeniowe

Standardy projektowe	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Standardy kołnierzy	ASME B16.10, ASME B16.25, ASME B16.5
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Długość konstrukcyjna	ASME B16.10,
Wartości ciśnienia i temperatury	ASME B16.34,
Próba ognioodporności	API607, API6FA
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 2″ ~ NPS 24″ DN50~ DN600
Zakres ciśnienia	CL150 ~ CL1500 PN10 ~ PN250
Zakres temperatur	；-196°C ~ +150°C
Zakres zastosowań	Stosowany głównie w etylenie, sprzęcie do skroplonego gazu ziemnego, gazie ziemnym LPG, zbiornikach magazynujących LNG, bazach odbiorczych i stacjach satelitarnych, sprzęcie do separacji powietrza, petrochemicznym sprzęcie do separacji gazów resztkowych, ciekłym tlenie, ciekłym wodorze, ciekłym azocie, ciekłym argonie
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu/pokrywa zaworu	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Płyta zaworowa/gniazdo zaworu	F316/F304+HF
Trzpień zaworu	F6A F304 F316 F51 F53 Monel K500
Nakrętka trzonka zaworu	Stop miedzi
Uszczelka	Elastyczny grafit, grafitowe uszczelnienie azbestowe, politetrafluoroetylen...

Funkcje wydajności

1. Części zaworu mające kontakt z medium są poddawane ścisłej obróbce kriogenicznej zgodnie z wymaganiami specyfikacji przed wykończeniem i mogą wytrzymać rozszerzanie i kurczenie się spowodowane zmianami temperatury, a konstrukcja gniazda zaworu nie ulegnie trwałemu odkształceniu z powodu zmiany temperatury;
2. Kriogeniczny zawór kulowy ma konstrukcję maski z długą szyjką, która może chronić dławnicę;
3. Przyjęto konstrukcję bramy, która może utrzymać niezawodne uszczelnienie niezależnie od zmian temperatury;
4. Górne gniazdo uszczelniające jest przyspawane do struktury z węglika kobaltowo-chromowo-wolframowego;
5. Powierzchnia uszczelniająca gniazda zaworu i zasuwy jest zespawana strukturą z węglika kobaltu, chromu i wolframu;
6. Konstrukcja otworu nadmiarowego ciśnienia służy do zapobiegania nieprawidłowemu wzrostowi ciśnienia w środkowej wnęce, a położenie otworu nadmiarowego ciśnienia zależy od konstrukcji zaworu;
7. Powierzchnia trzpienia zaworu jest azotowana i utwardzana, aby zapobiec wpływowi na działanie zadrapań powierzchniowych podczas procesu otwierania i zamykania kriogenicznego zaworu kulowego;
8. Uszczelnienie można wybrać jako uszczelnienie o niskim wycieku zgodnie z wymaganiami użytkownika, aby zapewnić, że wyciek z uszczelnienia zaworu spełnia wymagania ochrony środowiska. Ponadto możemy również dostarczyć tuleje spawalnicze zgodnie z wymaganiami użytkownika.
