Kryogeniczne wejście boczne zawór motyla

Kryogeniczny zawór motylowy w wejściu bocznym wytwarzany przez Waits jest wykonany z wysokiej jakości surowców i jest kontrolowany jakość podczas całego procesu. Ma doskonałą wydajność i wysokie koszty. Ten zawór może obsługiwać wyjątkowo niskie temperatury i nadaje się do bardziej złożonych warunków pracy. Mamy 30 -letnie doświadczenie w produkcji zastawek i utrzymujemy pionier i innowację. Mamy nadzieję, że będziemy mieć długoterminową współpracę z większą liczbą klientów.

Wyślij zapytanie

Opis produktu

Kryogeniczny zawór motylowy w wejściu bocznym to długi, energooszczędny zawór motyla nowo opracowany przez Waits. Składa się z korpusu zaworu, płyty motyli, pierścienia uszczelniającego, mechanizmu transmisji i innych głównych elementów. Jego struktura przyjmuje dwuwymiarową lub trójwymiarową ekscentryczną zasadę i stosuje nową technologię kompatybilną z elastycznym uszczelnieniem lub twardym i miękkim uszczelką wielopoziomową, która zmniejsza moment obrotowy, gdy działa zawór motyli, oszczędza więcej wysiłku i energii. Taki projekt i wybór procesu może również zapewnić ogólną odporność na korozję, opór o wysokiej temperaturze i odporność na zużycie zaworu motyli.

Standardy wdrażania

Standard projektowy	API 609, BS 6364
Standard kołnierza	ASME B16.25 (BW)
Ogień bezpieczny	Ogień 6FA
Połączenie końcowe	Podwójny kołnierz, BW, wafel, lug itp.
Kontrola i test	API 598 i BS 6364
Akceptacja testu niskiej temperatury	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Twarzą w twarz	API 609, ASME B16.10 i 558
Poziomy ciśnienia i temperatury	ASME B16.34
Niski poziom wycieków	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	3 „-52”, DN80-DN1300
Ocena ciśnienia	Klasa 150-900, PN16-PN160
Temperatura robocza	-196 ° C ~ 150 ° C.
Zakres aplikacji
Operator	Przekładnia, elektryczne, pneumatyczne, gołe łodygi itp.
Materiał ciała	A351 CF3, CF8, CF3M, CF8M itp.
Płyta zaworu	A351 CF3, CF8, CF3M, CF8M itp.
Siedzisko zaworu	Stal nierdzewna + STL; Grafit ze stali nierdzewnej +
STEM VALVE	XM-19, GR660 TY2/HT

Funkcje wydajności

1. Kryogeniczny zawór motylowy w wejściu do bocznego przyjmuje podwójny konstrukcja podwójnego i małego mimośrodowości: moment obrotowy osiąga wiodący poziom krajowy (40% ~ 60% rówieśników), a pasujące ceny elektryczne i pneumatyczne są bardzo korzystne;
2. Siedzisko zaworów i pierścień uszczelniający można wymienić online projektem przedziału konserwacyjnego: Siedzisko zaworu i pierścień uszczelniający są oddzielone, a zawór ma port inspekcji w celu łatwej konserwacji i wymiany.
3. Górne i dolne podwójne klawisze płyty zaworu i łodyga zaworu mogą zapewnić, że nie utknie ona w niskich temperaturach, a jednocześnie spełnia projekt przeciwprawy API 609;
4. moment obrotowy zaworu jest niewielki: powierzchnia uszczelniająca jest zbliżona do zerowego zużycia, co przedłuża żywotność zaworu;
5. Ma szeroki zakres zastosowań i może być używany do urządzeń o ultra niskiej temperaturze, takich jak LNG, propylen i etylen;
6. Dobra wydajność uszczelnienia: Wyciek w normalnej temperaturze wynosi API598, a wyciek w niskiej temperaturze wynosi 1/3 BS6364. Spełniają dodatnie i odwrotne wymagania dotyczące uszczelnienia BS6364 w niskich temperaturach;
7. Korpus zaworu i gniazdo zaworu są osobnymi komponentami: Siedzisko zaworu i pierścień uszczelniający mogą być wykonane z różnych materiałów, aby spełnić warunki pracy;
8. Trzy mimośrodowości: linia środkowa wału odbiega od linii środkowej powierzchni uszczelniającej, linia środkowa wału odbiega lekko od linii środkowej rurociągu, a linia środkowa powierzchni uszczelniającej korpus zaworu (stożkowy stożka) tworzy pozycję kątową z środkową linią rurociągu;

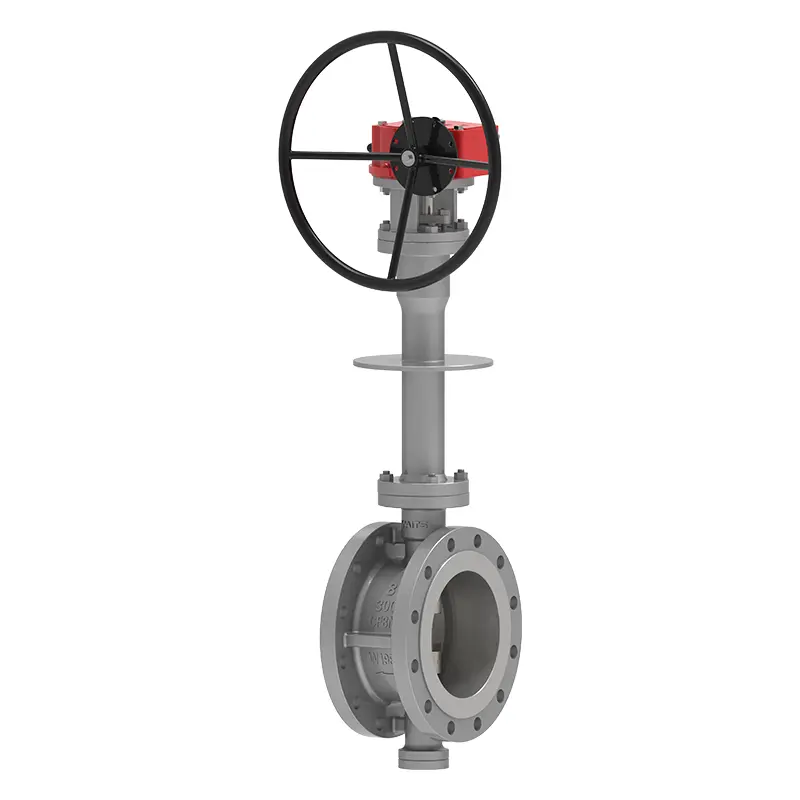

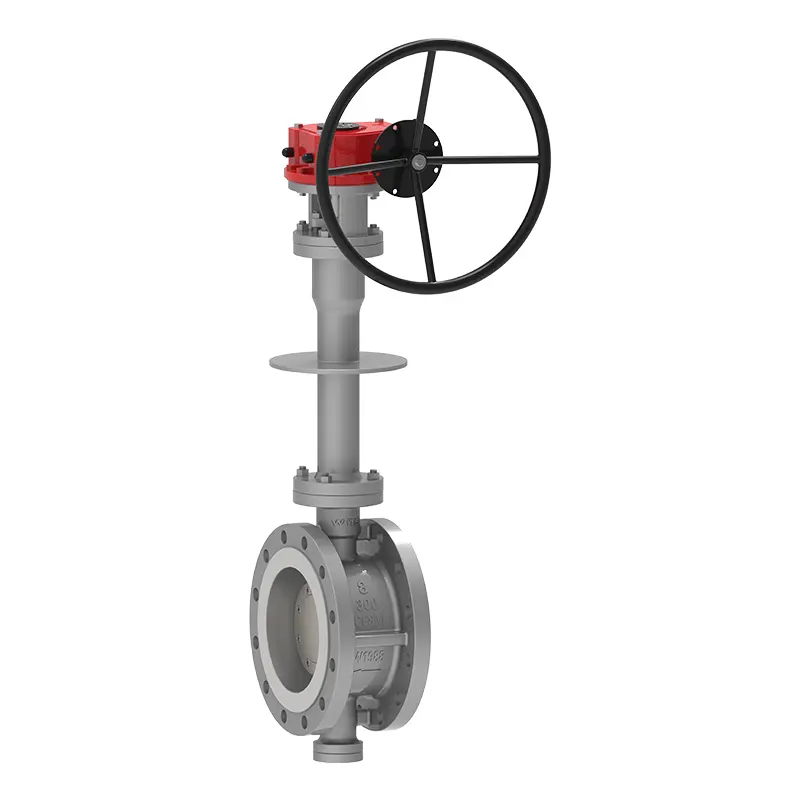

Cryogenic Side Entry Butterfly Valve
