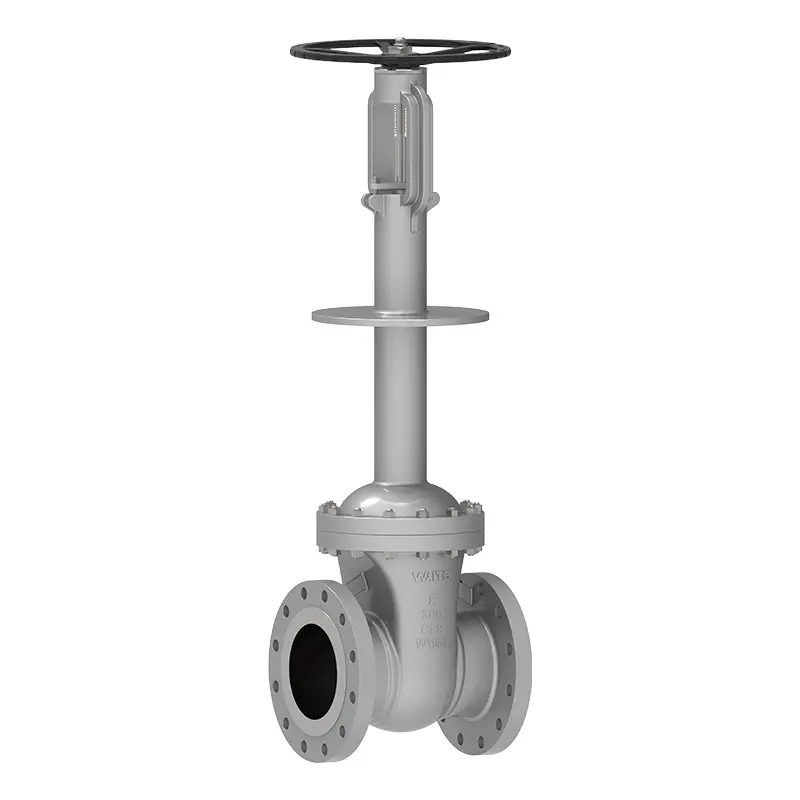

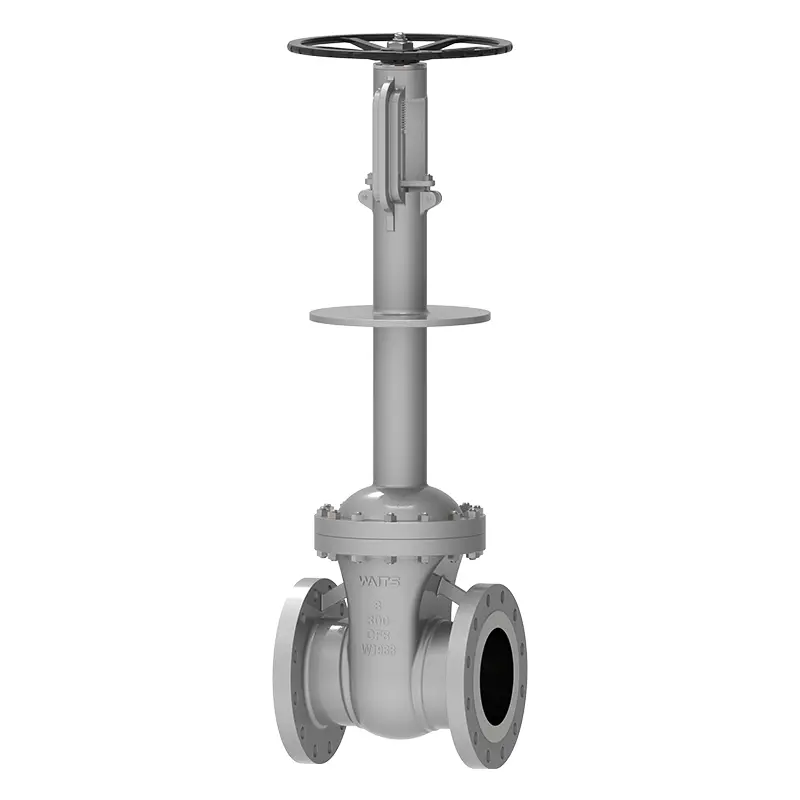

Cryogeniczny zawór bramowy

Waits jest dużym dostawcą integracji zaworów, kriogeniczny zawór bramowy jest jednym z naszych produktów. Mamy własną bazę produkcyjną, a globalna siedziba znajduje się w Wenzhou w Chinach. Materiały produkcyjne produktów są starannie wybierane i mogą zapewnić konkurencyjne ceny. Były one dobrze stosowane w Arabii Saudyjskiej, Zjednoczonych Emiratach Arabskich, Kuwejcie i regionie północnym i mogą poradzić sobie ze złożonymi warunkami pracy.

Wyślij zapytanie

Opis produktu

Kryogeniczny zawór bramki zwykle działa w temperaturze poniżej -40 ° C i jest stosowany głównie w etylenu, upłynnionym roślinom gazu ziemnym, LPG gazu ziemnego, zbiornikach magazynowych LNG, podstawy odbiorcze i stacje satelitarne, zbiorniki do oddzielenia powietrza, petrochemiczne urządzenia do separacji gazów, petrochemiczne urządzenia do separacji gazu, płynne tlenu, ciekł sprzęt do produkcji tlenu itp.

Standardy wdrażania

Standardy projektowe	API 600, API 602, BS 6364, ASME B16.34, Mesc SPE 77/200, MSS SP-134
Standardy kołnierza	ASME B16.10, ASME B16.25, ASME B16.5
Metody połączenia	RF, RTJ, BW
Testowanie i akceptacja	API 598/BS 6364, Mesc SPE 77/200, MSS SP-134
Długość strukturalna	ASME B16.10,
Oceny ciśnienia i temperatury	ASME B16.34 、
Test ogniowy	API607, API6FA
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Zakres ciśnienia	CL150 ~ CL1500 PN10 ~ PN250
Zakres temperatur	； -196 ° C ~ +150
Zakres aplikacji	Stosowane głównie w etylenu, upłynnionym sprzęcie gazowym, gazu ziemnym LPG, zbiorniki magazynowe LNG, podstawy i stacje satelitarne, sprzęt do separacji powietrza, urządzenia do separacji gazu petrochemicznego ogona, ciekł tlenu, ciekł
Tryb napędu	Turbina, pneumatyczne, elektryczne
Okładka zaworu/pokrywa zaworu	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Płyta zaworu/gniazdo zaworu	F316/F304+HF
STEM VALVE	F6A F304 F316 F51 F53 MONEL K500
Nakrętka łodygi zaworu	Stop miedziany
Uszczelka	Elastyczny grafit, pakowanie azbestu grafitowego, politetrafluoroetylen ...

Funkcje wydajności

1. Wszystkie kriogeniczne części zaworu bramkowego w kontakcie z pożywką są ściśle kriogenicznie traktowane zgodnie z wymaganiami specyfikacji przed wykończeniem, aby upewnić się, że części mogą w pełni wytrzymać rozszerzanie i skurcz spowodowane zmianami temperatury, a struktura fotela zaworu nie będzie trwale zdeformowana z powodu zmian temperatury;
2. Przyjmowana jest struktura pokrycia zaworu o długiej szyi, która może chronić skrzynkę farszu;
3. Zmiany temperatury nie mają wpływu na strukturę bramki i może utrzymać stabilność i uszczelnienie. W szczególności przyjmowane są elastyczne bramy i otwarte bramy;
4. Górne siedzenie uszczelniające jest konstrukcją okładzinowe z węglikiem kobalt-chromowym-tungsten, aby uniknąć wzajemnego gryzienia materiałów ze stali nierdzewnej;
5. Struktura powierzchni uszczelniającej zawór i bramę: okładzina węglika kobalt-chrom-chrom-tungsten;
6. Struktura otworu ciśnienia może zapobiec nieprawidłowym wzrostowi ciśnienia w środkowej jamie. Położenie otworu zwolnienia ciśnienia zależy od konstrukcji zaworu. Można go ustawić na siedzeniu zaworu lub na płycie bramki i podłączony do końca wlotu zaworu;
7. Powierzchnia trzonu zaworu jest azotowana i utwardzana, aby zapobiec zadrapaniom powierzchni podczas otwierania i zamknięcia zaworu wpływającego na wydajność uszczelnienia;
8. Dostosowany wybór: Pakowanie można wybrać jako pakowanie o niskie upadki zgodnie z wymaganiami użytkownika, aby upewnić się, że wyciek w pakowaniu zaworów spełnia wymagania dotyczące ochrony środowiska. Rękawy spawane mogą być dostarczane zgodnie z wymaganiami użytkownika. Płyty izolacyjne (płytki kroplowe) można dostarczyć zgodnie z wymaganiami użytkownika.
