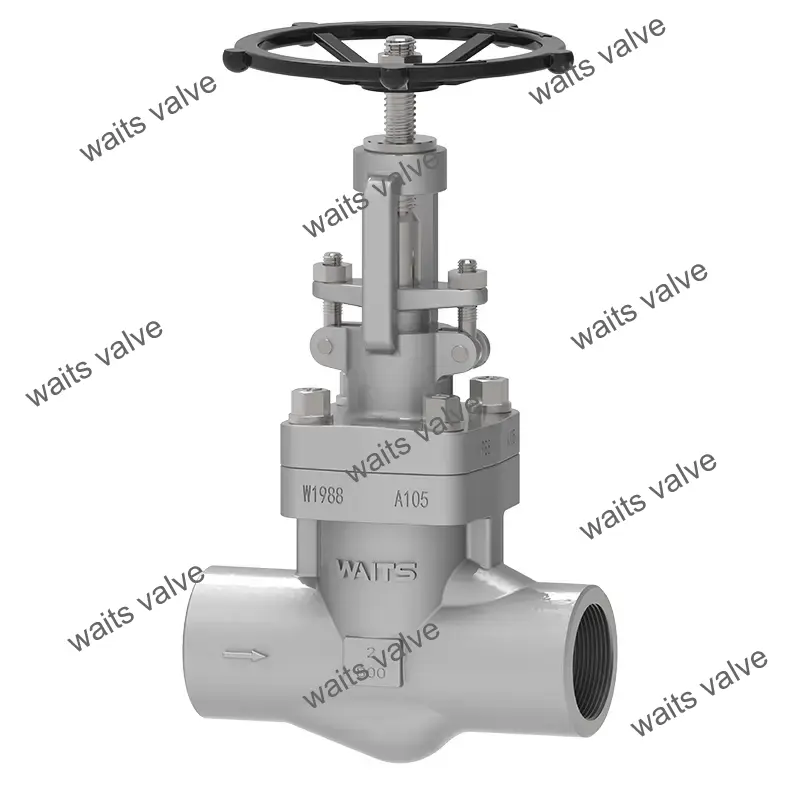

Zawór kulowy ze stali kutej NPT

W produkcji zaworów jakość kutych części stalowych jest zwykle wyższa niż części staliwnych i są one w stanie wytrzymać duże siły udarowe. Ich plastyczność, wytrzymałość i inne właściwości mechaniczne są również wyższe niż w przypadku części ze staliwa.
Średnica zaworu kulowego z kutej stali zwykle nie przekracza DN80, a większość z nich to konstrukcje o zmniejszonej średnicy. W porównaniu z zaworami odcinającymi ze staliwa o tej samej średnicy, natężenie przepływu jest nieco mniejsze, ale zakres ciśnienia i temperatury, jaki może wytrzymać, jest wyższy niż w przypadku zaworów odcinających ze staliwa, a skuteczność uszczelniania jest znacznie lepsza niż w przypadku zaworów odcinających ze staliwa , a żywotność jest dłuższa.
Podobnie jak inne zawory kulowe, zawory kulowe ze stali kutej NPT są również ograniczone przez kierunek przepływu medium. W zależności od różnych pozycji montażowych można je podzielić na zawory przelotowe przelotowe i zawory kulowe o przepływie bezpośrednim.

Standardy wdrożeniowe

Aplikacja

Funkcje wydajności

1. Główne elementy zaworu kulowego ze stali kutej NPT są kute i istnieją trzy typy uszczelek wnękowych: przykręcana maska, spawana maska ​​i samozaciskowa konstrukcja uszczelki pod ciśnieniem.
Wśród nich pokrywa przykręcana oznacza, że ​​korpus zaworu i pokrywa są połączone śrubami i nakrętkami, a do uszczelnienia służy uszczelka zwijana wykonana z elastycznego grafitu z zaciskiem drucianym ze stali nierdzewnej. Jeśli masz specjalne wymagania, możemy również zastosować połączenie z metalowym pierścieniem.
Spawana pokrywa oznacza, że ​​korpus zaworu i pokrywa są połączone gwintami, całkowicie spawane i uszczelnione, a także mogą być całkowicie spawane w zależności od potrzeb.
Wnęka 9001b, 1500Ib, 2500Ib, 45001b może również przyjąć samozaciskową konstrukcję uszczelnienia ciśnieniowego, a skuteczność uszczelniania wzrasta wraz ze wzrostem ciśnienia wewnętrznego, a niezawodność jest wysoka.
2. Kanał średni w korpusie zaworu jest kręty, co powoduje duży opór płynu i zużycie energii.
3. Powierzchnia uszczelniająca nie jest łatwa do zużycia i zarysowania, a skuteczność uszczelniania jest dobra. Podczas otwierania i zamykania nie ma względnego ślizgu pomiędzy tarczą zaworu a powierzchnią uszczelniającą korpusu zaworu, a zużycie i zadrapania nie są poważne, a żywotność jest dłuższa.
4. Zastosowano elastyczne uszczelnienie grafitowe, które ma niezawodne uszczelnienie oraz jest łatwe i elastyczne w obsłudze.
5. Medium zaworu kulowego może przepływać tylko w jednym kierunku i nie może zmieniać kierunku przepływu. Dlatego podczas montażu należy zwrócić uwagę na kierunek przepływu medium i kierunek strzałki korpusu zaworu.
6. Wymiana i konserwacja opakowania mogą być przeprowadzane w stanie wyłączenia, co jest wygodne i szybkie oraz nie wpływa na działanie systemu.
7. Kształt jest prosty, długość konstrukcji jest krótka, proces produkcyjny jest dobry, a zakres zastosowań jest szeroki.
