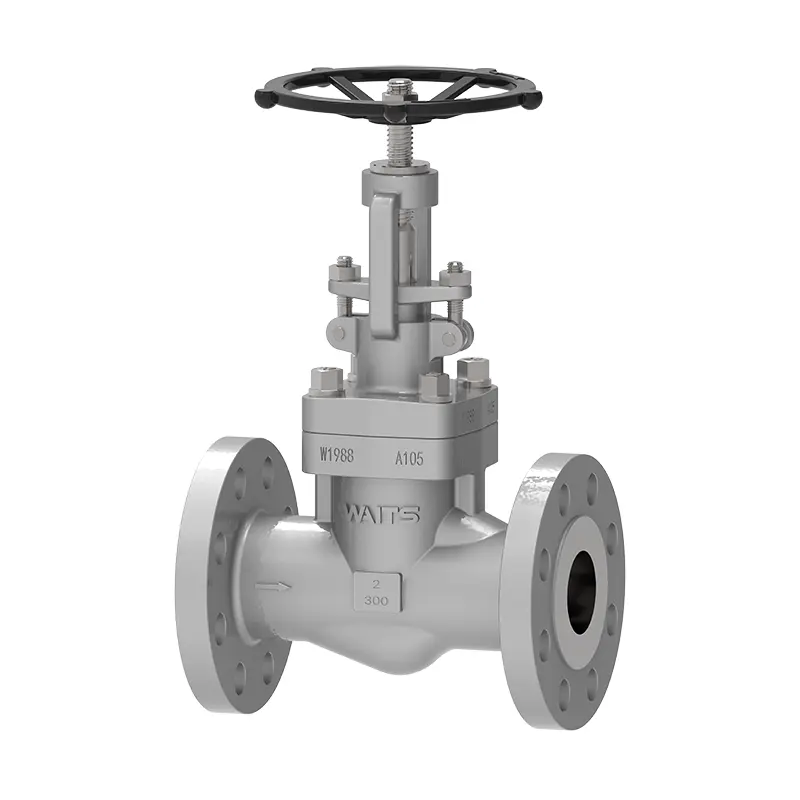

Kute stalowy zawór globalny

Jakość kutych stalowych części jest wyższa niż odlewane części stalowe i mogą wytrzymać duże siły uderzenia. Plastyczność, wytrzymałość i inne właściwości mechaniczne są również wyższe niż właściwości odlewanych części stalowych. Średnica kute stalowego zaworu globalnego jest na ogół nie więcej niż DN80, a większość z nich jest zaprojektowana o zmniejszonej średnicy. W porównaniu z odlewaną stalową zaworem globalnym o tej samej średnicy, szybkość przepływu jest nieco mniejsza, ale zakres ciśnienia i temperatury jest wyższy niż w odlewanych zaworach stalowych, a wydajność uszczelnienia jest znacznie lepsza niż w przypadku odlewanych stali globalnych, a żywotność usługi jest dłuższa.
Podobnie jak inne zawory globalne, kute stalowe zawory globowe podlegają kierunku przepływu medium. Zgodnie z różnymi pozycjami instalacyjnymi można je podzielić na proste zawory globalne i zawory globalne z przepływem bezpośrednim (zawory globalne typu Y).

Standardy wdrażania

Aplikacja

Funkcje wydajności

1. Główne elementy są wykute. Kuty stalowy zawór globalny ma trzy rodzaje uszczelnień wnęki: śrubowa maska, spawana maska ​​i struktura uszczelniająca ciśnienie wnęki.
2. Przykręcona maska ​​oznacza, że ​​korpus zaworu i maska ​​są połączone śrubami i nakrętkami, a uszczelka ranna (wykonana z klipsu ze stali nierdzewnej i elastycznego grafitu) jest uszczelniona. Połączenie metalowego pierścienia można również użyć, gdy klienci mają specjalne wymagania.
3. Śledzona maska ​​oznacza, że ​​korpus zaworu i maska ​​są połączone z gwintami i całkowicie spawane. Pełne połączenie penetracyjne można również użyć, gdy klienci mają specjalne wymagania.
4. Wnęka 9001B, 1500IB, 2500IB, 45001B może również przyjąć strukturę uszczelnienia ciśnienia, wydajność uszczelnienia wzrasta wraz ze wzrostem ciśnienia wewnętrznego, a niezawodność jest wysoka.
5. Średni kanał w korpusie zaworu jest kręty, odporność na płyn jest duża, a zużycie energii jest duże. 6. Powierzchnia uszczelniająca nie jest łatwa w noszeniu i zarysowaniu oraz ma dobrą wydajność uszczelnienia. Podczas otwierania i zamykania zużycie i zarysowania nie ma względnego ślizgania się między krążkiem zaworu a powierzchnią uszczelniającą korpus zaworu, więc zużycie i zarysowanie nie są poważne, wydajność uszczelnienia jest dobra, a żywotność obsługi jest długa.
7. Zastosowane jest elastyczne pakowanie grafitowe, uszczelnienie jest niezawodne, a operacja jest lekka i elastyczna.
8. Środek zaworu globalnego może płynąć tylko w jednym kierunku i nie może zmienić kierunku przepływu. Podczas instalowania zwróć uwagę na kierunek przepływu medium i kierunek strzałki korpusu zaworu.
9. Wymiana i konserwacja pakowania można przeprowadzić w stanie wyłączania, który jest wygodny i szybki i nie wpływa na działanie systemu.
10. Kształt jest prosty, długość struktury jest krótka, proces produkcji jest dobry, a zakres aplikacji jest szeroki.
