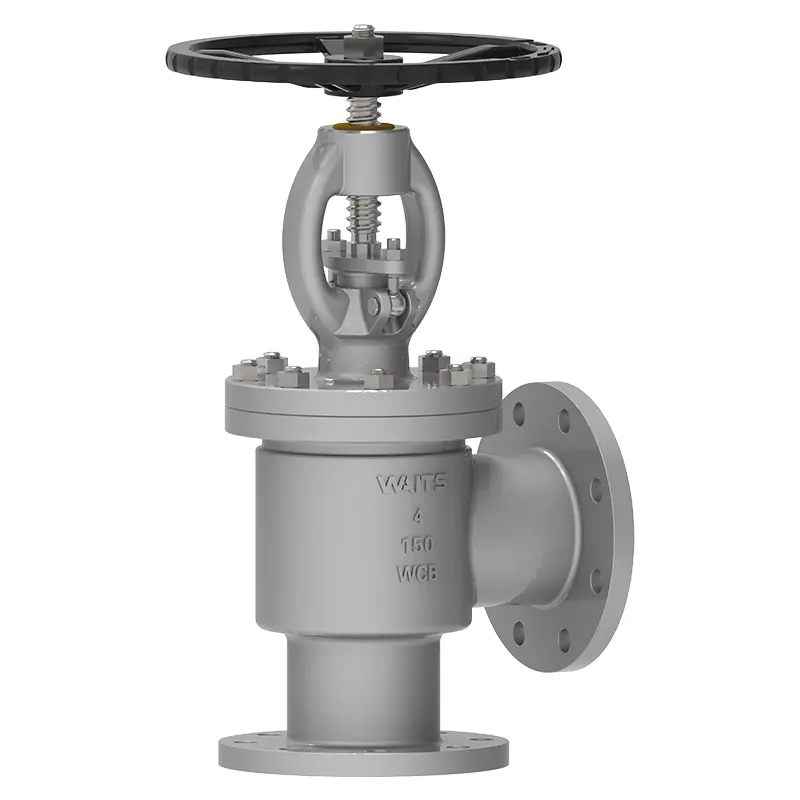

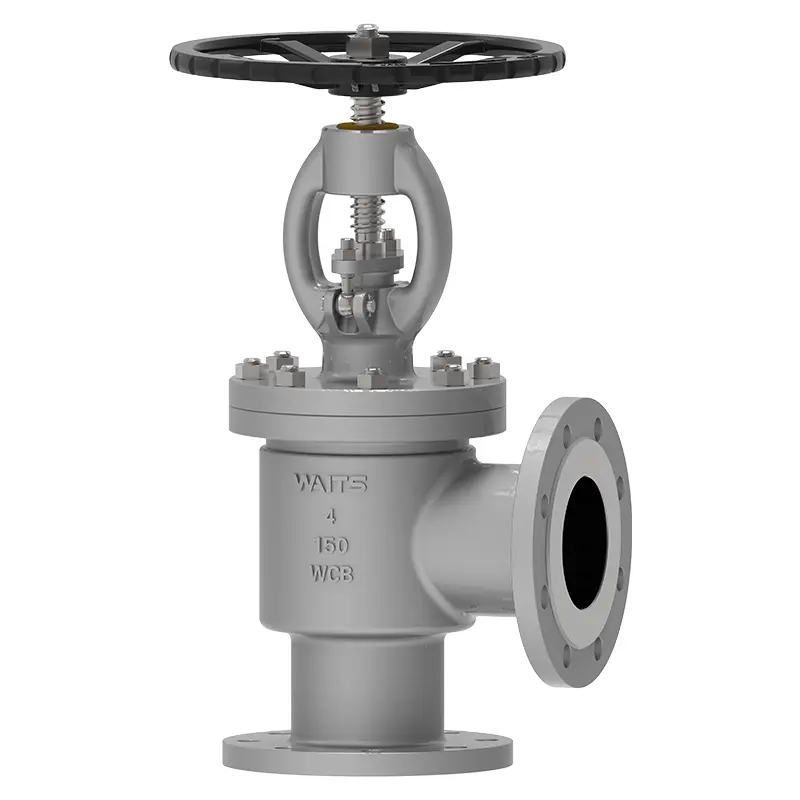

Zawór globalny kątowy

Gdy masz do czynienia z unikalnym 90-stopniowym systemem rurociągów kanałów przepływowych, musisz pomyśleć o zaworze Waits Wysokiej jakości zawór globalny kątowy, który ma szeroki zakres zastosowań. Używamy specjalnie kompaktowego projektu, aby zaoszczędzić miejsce i uprościć routing rurociągu. Gdy masz do czynienia z małą przestrzenią lub ograniczoną instalacją, możesz użyć tego zaworu.

Wyślij zapytanie

Opis produktu

Waits zawór zaworu Globe zawór może sterować przepływem pożywki płynowej, obracając łodygę zaworu w celu podniesienia lub obniżenia dysku zaworu. Projekt kanału przepływu prawidłowego o 90 stopni przełamuje tradycyjną strukturę zaworu prądu stałego, skutecznie zmniejszając odporność na płyn i zużycie energii. W złożonych aplikacjach o ograniczonej przestrzeni instalacyjnej jego kompaktowa konstrukcja ma oczywiste zalety, oszczędzając inżynierów wiele problemów i zmniejszając w tym zakresie marnotrawstwo czasu.

Zawór globalny kątowy to konstrukcja zaworu zatrzymania z wlotem i wylotem prostopadłym do siebie. Używa ruchu liniowego, aby przesunąć element zamykający i z powierzchni siedzenia zaworu. Zawory kątowe są powszechnie używane do usług zasilających wód pokarmowych i podgrzewaczy, a także zaworów rurociągowych o ograniczonej przestrzeni. Zawór może być również używany jako łokieć. Zawór może być typem klatki lub z powiększonym połączeniem gniazdowym, restrykcyjnym wykończeniem zaworu lub wkładką zbytu w celu zmniejszenia uszkodzenia korozji, migania lub kawitacji.

Standardy wdrożenia-zawór globalny
Standardy projektowe	API6D BS1873, DIN 3356, EN 13709
Standard kołnierza	ASME B16.5, ASME B16.47-A/B, w 1092-1/2
Połączenie	RF, RTJ
Akceptacja testu	Ogień 598 EN12266
Długość struktury	ASME B16.10/EN 558/DIN3203,
Oceny ciśnienia i temperatury	ASME B16.34
Test ognia	API607, API6FA
Niski poziom wycieków	API 622
Projekt antykorozyjny	NACE MR 0175

Zawory globalne kątów aplikacji
Rozmiar	DN15 ~ DN300 （NPS½ "~ 12"）
Zakres ciśnienia	PN16 ~ PN160 （Class150 ~ 900）
Zakres temperatur	-29 ℃～+570 ℃
Aplikacja	Ciecz kwasu/zasad, skroplony gaz ziemny, olej o wysokiej lepkości, podziemna sieć rurociągów, moduł integracji sprzętu itp.
Tryb napędu	Koło ręczne, koło stożkowe, elektryczne, pneumatyczne itp.
Okładka zaworu/pokrywa zaworu	Odchowy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlewy: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Powierzchnia uszczelniająca	Nadwozie, okładzinę na bazie żelaza, strój okładzinowy na twardym stopniu
STEM VALVE	A182-F6A-F304-F316-F51 17-4ph/XM-19 ...
Nakrętka łodygi zaworu	Stop miedziany
Pręt	Elastyczny grafit, pakowanie azbestu grafitowego, politetrafluoroetylen ...

Charakterystyka wydajności

W branży nawozów wyzwania zaworów w produkcji mocznika i amoniaku są pożywki korozyjne, krystalizacja i wysokie ciśnienie. Waits Valve opracował zawory globalne kątowe, które mają następujące zalety:

Niski spadek ciśnienia, zmniejszona krystalizacja

Brak martwego kąta, zapobiegaj korozji

Jednoczęściowa płyta zaworu i łodyga zaworu, zapobiegaj martwym kątowi między płytą zaworu a łodygą zaworu

Powierzchnia płytki zaworu stopowego all-stelity, zmniejsz zużycie

Przykręcona pokrywka zaworu, Zakłada zaworu uszczelniającego klasę A Pokrywa zaworu ciała i zawór zaworowy korpus kołnierza kołnierza

Pakowanie łodygi zaworu o niskiej emisji

Brak części aluminium/brązu

Ciało, stop na bazie żelaza, okładzinowy stop oparty na twardym stopniu

Zawory globalne kątowe mogą być stosowane do cieczy kwasowo -alkalicznych, skroplonego gazu ziemnego, oleju o wysokiej lepkości, podziemnej sieci rurociągów, modułu integracji sprzętu itp.

Możesz jeździć go za pomocą koła ręcznego, sprzętu stożkowego, elektrycznego, pneumatycznego itp.
