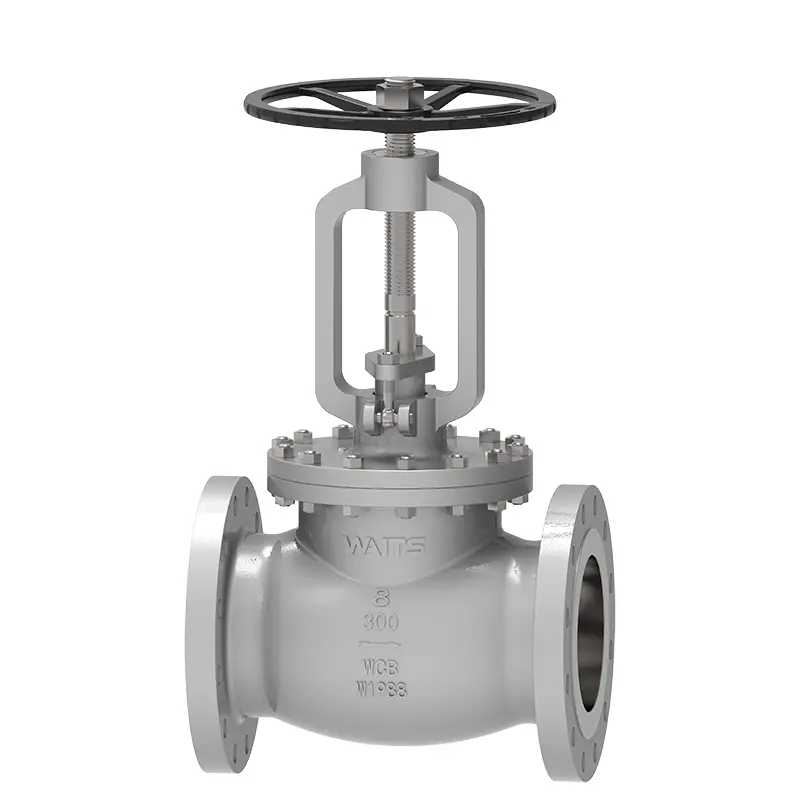

Cast Steel Globe Valve

Zawór kulowy ze staliwa z przykręcaną pokrywą jest zaworem odcinającym z przykręcanym korpusem i pokrywą, a pośrodku zainstalowana jest uszczelka lub ośmiokątny pierścień uszczelniający jako uszczelka. W zależności od różnych pozycji montażowych zawór kulowy można podzielić na zawór kulowy przelotowy (zawór kulowy typu T) i zawór kulowy o bezpośrednim przepływie (zawór kulowy typu Y). Ponieważ trzpień zaworu ma stosunkowo krótki skok otwierania lub zamykania i ma bardzo niezawodną funkcję odcięcia, a zmiana otwarcia gniazda zaworu jest proporcjonalna do skoku grzybka zaworu, bardzo dobrze nadaje się do regulacji przepływu. Może być stosowany do odcinania, regulacji i dławienia rurociągów z płynami, takich jak woda wodociągowa, ścieki, budownictwo, żywność, energia elektryczna, medycyna, hutnictwo, tekstylia, energetyka itp. Zawór kulowy jest zwykle łączony z rurociągiem za pomocą połączenia kołnierzowego lub spawania połączenie. Opcjonalne urządzenia napędowe to: koło ręczne, przekładnia stożkowa, elektryczne, pneumatyczne itp.

Standardy wdrożeniowe

Aplikacja

Funkcje wydajności

1. Zawór kulowy ze staliwa opiera się na ciśnieniu trzpienia zaworu, aby powierzchnia uszczelniająca dysku zaworu i powierzchnia uszczelniająca gniazda zaworu były ściśle dopasowane, aby zapobiec przepływowi medium. Należy do zaworu z wymuszonym uszczelnieniem F.
2. Kierunek przepływu czynnika przez zawór kulowy to „niski wlot i wysoki wylot” oraz „wysoki wlot i niski wylot”. Medium może płynąć tylko w jednym kierunku i zachowuje kierunkowość podczas instalacji.
3. Kształty konstrukcyjne korpusu zaworu są proste, z przepływem bezpośrednim i pod kątem prostym.
4. Gdy zawór kulowy jest otwarty, a wysokość otwarcia dysku zaworu osiąga 25% do 30% średnicy nominalnej zaworu odcinającego, natężenie przepływu osiąga maksimum, co oznacza, że ​​zawór odcinający osiągnął całkowicie otwarte pozycja.
5. Konstrukcja zaworu jest prostsza niż zasuwa i jest wygodniejsza w produkcji i konserwacji.
6. Powierzchnia uszczelniająca nie jest łatwa do zużycia i zarysowania, a skuteczność uszczelniania jest dobra. Podczas otwierania i zamykania nie ma względnego ślizgu między tarczą zaworu a powierzchnią uszczelniającą korpusu zaworu, więc zużycie i zadrapania nie są poważne, skuteczność uszczelnienia jest dobra, a żywotność jest długa.
7. Podczas otwierania i zamykania skok tarczy zaworu jest mały, więc wysokość zaworu kulowego jest mniejsza niż wysokość zasuwy, ale długość konstrukcyjna jest dłuższa niż zasuwa.
8. Moment otwierający i zamykający jest duży i wymaga większego wysiłku.
9. Opór płynu jest duży, ponieważ kanał środkowy w korpusie zaworu jest kręty, opór płynu jest duży, a zużycie energii jest duże.
10. Tarcza zaworu często ulega erozji po całkowitym otwarciu.
