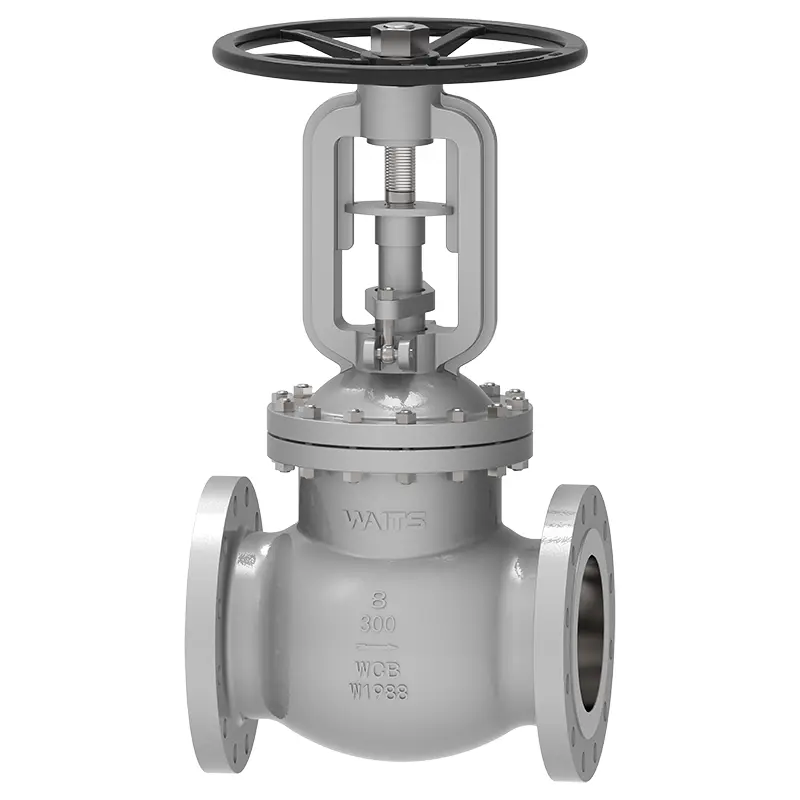

Zawór kulowy z uszczelką mieszkową

Zawór kulowy z uszczelką mieszkową jest spawany metodą automatycznego spawania walcowego, tworząc metalową barierę pomiędzy płynnym medium a atmosferą, zapewniając konstrukcję trzpienia zaworu o zerowym wycieku. Wewnętrzną konstrukcję tego zaworu stanowi konstrukcja mieszkowa. Dolny koniec mieszka ze stali nierdzewnej jest przyspawany do trzpienia zaworu, aby zapobiec korozji trzpienia zaworu przez płyn procesowy. Drugi koniec jest umieszczony pomiędzy korpusem zaworu a pokrywą zaworu, tworząc uszczelnienie statyczne. Przyjęto konstrukcję podwójnego uszczelnienia. Jeśli mieszek ulegnie uszkodzeniu, uszczelnienie trzpienia zaworu również zapobiegnie wyciekom. Miechy są przyspawane do trzpienia zaworu, aby utrzymać stabilną pracę i uniknąć wibracji trzpienia zaworu spowodowanych wibracjami grzyba zaworu. Najbardziej nadaje się do rurociągów z parą, łatwopalnymi, wybuchowymi, olejem termicznym, mediami o wysokiej czystości, toksycznymi i innymi.

Standardy wdrożeniowe

Aplikacja

Zalety zaworu kulowego z uszczelką mieszkową

1. Rozsądna struktura produktu, niezawodne uszczelnienie, piękny wygląd;

2. Nawierzchnia z twardego stopu na bazie Co na powierzchni uszczelniającej, dobra odporność na zużycie, odporność na korozję, właściwości przeciwcierne, długa żywotność;

3. Odpuszczanie trzpienia zaworu i azotowanie powierzchniowe, o dobrych właściwościach antykorozyjnych i przeciwciernych;

4. Podwójne uszczelnienie zaworu kulowego z uszczelką mieszkową, bardziej niezawodne działanie;

5. Wskazanie pozycji podnoszenia trzpienia zaworu, bardziej intuicyjne;

6. Rozmiar materiału części, kołnierza i zgrzewu doczołowego można rozsądnie wybrać zgodnie z rzeczywistymi warunkami lub wymaganiami użytkownika, aby spełnić różne potrzeby inżynieryjne.

Cechy produktu zaworu kulowego z uszczelką mieszkową:

1. Konstrukcja z podwójnym uszczelnieniem (mieszek + uszczelnienie). Jeśli mieszek ulegnie uszkodzeniu, uszczelnienie trzpienia zaworu również zapobiegnie wyciekom i spełni międzynarodowe standardy uszczelnień;

2. Brak utraty płynu, zmniejszenie strat energii i poprawa bezpieczeństwa wyposażenia fabrycznego;

3. Długa żywotność, skrócenie czasu konserwacji i zmniejszenie kosztów operacyjnych;

4. Mocna i trwała konstrukcja uszczelnienia mieszkowego zapewnia zerowy wyciek trzpienia zaworu i zapewnia warunki bezobsługowe;

5. W gnieździe zaworu medium gazowego zastosowano miękki materiał uszczelniający PTFE, aby poprawić uszczelnienie tego zaworu;

6. W gnieździe zaworu odpornym na wysokie temperatury zastosowano stożkowe twarde uszczelnienie, aby zapewnić zerową szczelność;
