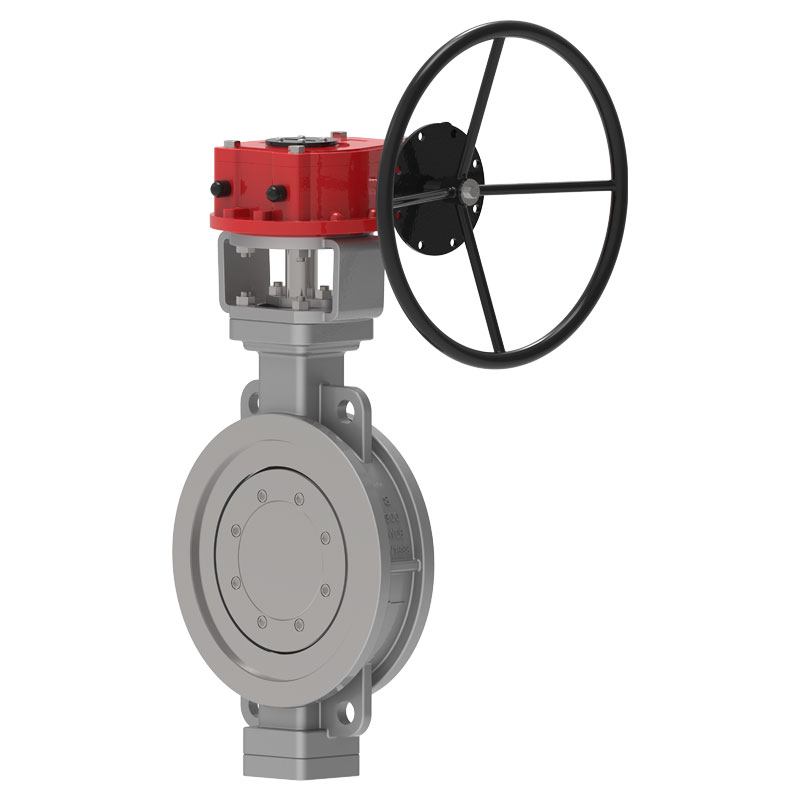

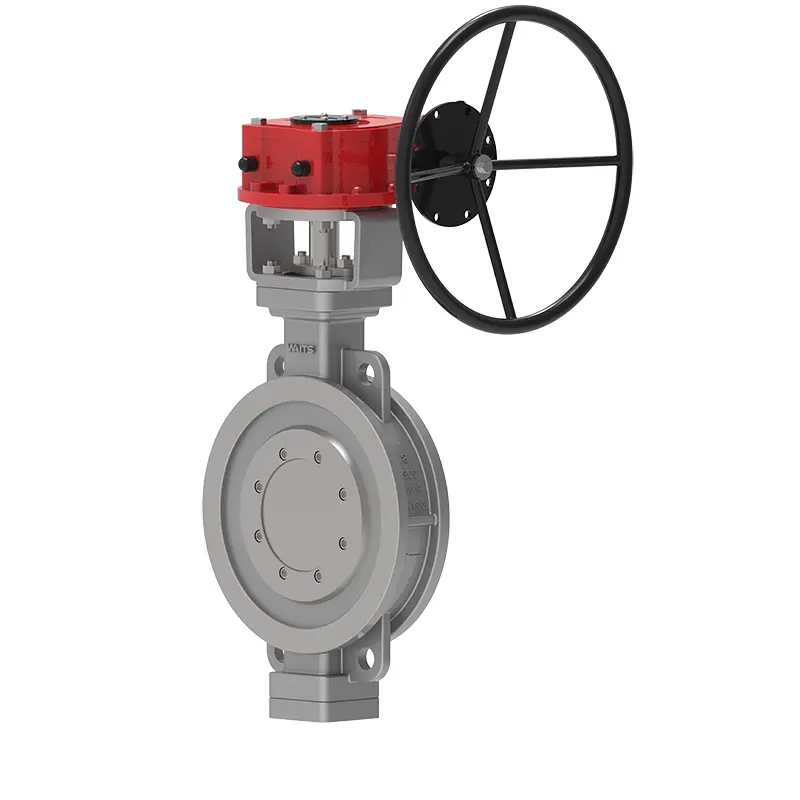

Potrójnie ekscentryczny metalowy zawór motylowy

Jako profesjonalny dostawca zaworów Waits ma własną bazę produkcyjną i może zapewnić potrójnie mimościenne metalowe zawory motylowe. Jego struktura przyjmuje trójwymiarową ekscentryczną zasadę, a siedzenie zaworu jest wielowarstwową strukturą kompatybilną z twardymi i miękkimi uszczelkami lub pełną strukturą uszczelniającą metalową, która ma dobrą tolerancję na wyższe temperatury i ciśnienia.

Wyślij zapytanie

Opis produktu

Triple Ecicentric Metal Hotted Table zawór motyla jest długim, energooszczędnym zaworem motylowym nowo opracowanym przez Waits. Składa się z korpusu zaworu, płyty motyli, pierścienia uszczelniającego, mechanizmu transmisji i innych głównych elementów. Jego struktura przyjmuje dwuwymiarową lub trójwymiarową ekscentryczną zasadę, elastyczną pieczęć lub twardą i miękką wielopoziomową technologię przetwarzania uszczelnienia, która zmniejsza moment obrotowy zaworu motyli podczas eksploatacji, osiągając wpływ oszczędzania siły roboczej i oszczędności energii. Jednocześnie zapewnia ogólną niezawodność zastawki motyli pod względem odporności na korozję, oporności w wysokiej temperaturze i odporności na zużycie.

Standardy wdrażania

Standard projektowy	API 609, en 593, GOST
Standardy kołnierza	ASME B 16.5, ASME B16.47, w
Połączenie końcowe	RF, BW, RTJ itp.
Kontrola i test	API 598, EN 12266-1, GOST
Twarzą w twarz	API 609, EN 558, ASME B16.10, GOST
Poziomy ciśnienia i temperatury	ASME B16.34
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	3 „-120”, DN80-DN3000
Ocena ciśnienia	Klasa 150-1500, PN16-PN250
Temperatura robocza	Miękkie siedzenie: -29 ~ 200 ℃, metalowe siedzenie: -29 ~ 600 ℃
Zakres aplikacji	Woda z kranu, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, elektryczność, budowa statku, metalurgia, system energetyczny itp.
Operator	Dźwignia, sprzęt, elektryczny, pneumatyczny itp.
Materiał ciała	Stal węglowa, stal nierdzewna, dupleks stal nierdzewna, stal stopowa, Monel, AL brąz itp.
Płyta zaworu	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Siedzisko zaworu	13CR/SS304/SS316/+Graphites+PTFE+STL
STEM VALVE	F6A, F304, F316, 17-4ph, F51, F53, Monel K500 ...
Nakrętka łodygi zaworu	Stop miedziany
Uszczelka	Elastyczny grafit, pakowanie azbestu grafitowego, politetrafluoroetylen ...

Funkcje wydajności

1. Triple Excentryczne metalowe zawór motyla opaski ma unikalną strukturę, niewielką rozmiar i lekką wagę, elastyczna operacja, oszczędność pracy i wygodne;
2. Niezawodne uszczelnienie może spełniać różne standardy;
3. Dobra charakterystyka przepływu i regulowana funkcja;
4. Przyjmując ekscentryczną zasadę, powierzchnia uszczelniająca jest zbliżona do zerowego zużycia, co przedłuża żywotność zaworu;
5. Szeroki zakres zastosowań, może być stosowany do wody, pary, oleju, powietrza i gazu oraz innych mediów;
6. Odpowiednie do rurociągi o różnych temperaturach, ocen, korozji i innych warunkach pracy;
7. Triple Ecicentryczne metalowe opaźnione motyle waflowe korpus zaworu i gniazdo zaworu są połączonymi elementami, a warstwa powierzchni uszczelniającej siedzenie zaworu jest spawana z odpornymi na ciepło i oporne na korozję materiały stopowe;
8. Trzy mimośrodowości: linia środkowa wału odbiega od linii środkowej powierzchni uszczelniającej, linia środkowa wału nieznacznie odbiega od linii środkowej rurociągu, a linia środkowa powierzchni uszczelnienia ciała zaworu (stożkowy stożka) stanowi kąt z linią środkową rurociągu;
9. Wielowarstwowy pierścień uszczelniający jest ustalony na płycie zaworu, która ma zalety oporu o wysokiej temperaturze, łatwej pracy, bez tarcia podczas otwierania i zamykania, a uszczelnienie jest kompensowane w miarę wzrostu momentu obrotowego mechanizmu transmisji, co poprawia wydajność uszczelnienia zaworu motyla i przedłuża żywotność usług;
10. Wielowarstwowy pierścień uszczelniający przyjmuje miękkie i twarde laminowane arkusze metali, które ma podwójne zalety twardego i miękkiego uszczelnienia, i ma zerowe uszczelnienie upływu niezależnie od warunków niskiej i wysokiej temperatury.

Triple Eccentric Metal Seated Wafer Butterfly Valve
