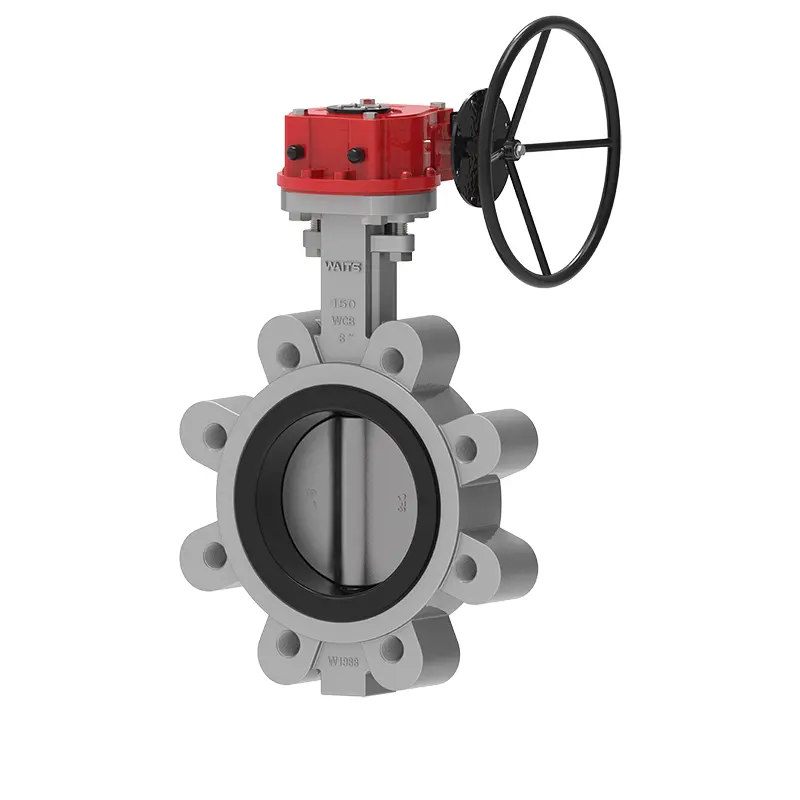

Zawór motylkowy z miękkim gniazdem waflowym

Zawór motylkowy z miękkim gniazdem jest jednym z produktów, które Waits może dostarczyć klientom na całym świecie. Gumowe gniazdo zaworu jest wykonane z wysokiej jakości naturalnej gumy, starannie wybranej przez naszych specjalistów i może być bezpiecznie stosowane w rurociągach spożywczych. Mamy nie tylko doskonałe ceny, ale także niezawodną jakość, a także doskonałe zaopatrzenie i usługi posprzedażne.

Wyślij zapytanie

Opis produktu

Jako profesjonalny producent zaworów Waits ma doświadczenie i idzie z duchem czasu. Zaprojektowany przez nas przepustnica z miękkim gniazdem waflowym ma następujące podstawowe punkty konstrukcyjne:
1. Guma gniazda zaworu o wysokiej elastyczności: Zawartość gumy w gnieździe zaworu EPDM wynosi 50%. Przywiązujemy dużą wagę do jakości. Zawór został symulowany ponad 10 000 razy podczas otwierania i zamykania, aby zapewnić brak wycieków.
Właściwości referencyjne gniazda zaworu są następujące: twardość Shore'a A/stopień 72 ±3, 200% naprężenia rozciągającego/Mpa≥6, wytrzymałość na rozciąganie MPa≥15, wydłużenie przy zerwaniu/%≥350, trwałe odkształcenie przy zerwaniu/%≦ 10, wytrzymałość na rozdarcie / KN.m-1≥35, trwałe odkształcenie przy ściskaniu (70 ℃ * 22h, stopień ściskania 25%)/%≦20.
Jednocześnie to gniazdo zaworu z szeroką krawędzią o średnicy około 20 mm ma szerszą powierzchnię styku z kołnierzem rurociągu niż gniazdo zaworu z wąską krawędzią i zapewnia lepszą szczelność instalacji.
2. Płytka motylkowa i wał zaworu są połączone bez sworzni, aby uniknąć wycieków i korozji spowodowanej instalacją sworzni. Ponadto wał zaworu jest łatwy w demontażu, co ułatwia wymianę gniazda zaworu, zmniejszając koszty i trudność konserwacji i wymiany.
3. Korpus zaworu jest wyposażony w urządzenie zapobiegające lataniu, które jest bezpieczniejsze.

Standardy wdrożeniowe

Norma projektowa	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Koniec standardu	ANSI B16.1 CL. 125LB and B16.5 CL. 150LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 i PN16 AS 2129 Tabela D i E BS 10 Tabela D i E MSS SP44 CL. 150 funtów AWWA C207 150LB ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Kontrola i testowanie	API 598 ISO 5208 EN 12266
Twarzą w twarz	ISO 5752, EN 558, MSS SP67 i API 609 DIN3202
Górny kołnierz	ISO5211

Aplikacja

Temperatura pracy	-45 ℃ ~ + 150 ℃
ROZMIAR	2"-32" DN50-DN800 34"-80"DN850-DN2000
Ciśnienie robocze / CWP	16 BARÓW 10 BARÓW
Powłoka	24 BARÓW 15 BARÓW
Foka	18 BARÓW 10 BARÓW
Próba powietrza	6 BARÓW 6 BARÓW
Środowisko operacyjne	System balastowy i zęzowy. Obróbka chemiczna Instalacje do odsalania,Wiertnie,Woda pitna Proszek suchy,Żywność i napoje,Instalacje gazowe HAVC Mining industry,Paper industry,Sand handling,Seawater,Sugar industry Thermo technical water treatment Waste water
Metoda jazdy	Dźwignia ręczna Przekładnia ślimakowa Elektryczna pneumatyczna
CIAŁO	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
DYSK	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
TRZON	2CR13 F304 F316 F51 F53 Monel K500
SIEDZIBA	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Kauczuk naturalny

Funkcje wydajności

1. Zawór motylkowy z miękkim gniazdem jest niewielki, lekki, łatwy w montażu oraz łatwy w demontażu i konserwacji.
2. Konstrukcja jest prosta i zwarta, a prędkość otwierania i zamykania wynosi 90.
3. Moment obrotowy jest niewielki podczas pracy, co jest pracochłonne i lekkie.
4. Wyciek podczas testu gazu wynosi zero, a uszczelnienie jest ściśle gwarantowane.
5. Można wybrać różne materiały składowe i zastosować je do różnych mediów.
6. Charakterystyka przepływu jest zwykle liniowa, a wydajność regulacji jest dobra.
7. W teście otwierania i zamykania wytrzymuje dziesiątki tysięcy razy, co w pełni potwierdza długą żywotność.
8. Może być stosowany jako zawór końcowy.

Soft Seated Wafer Lug Butterfly Valve
