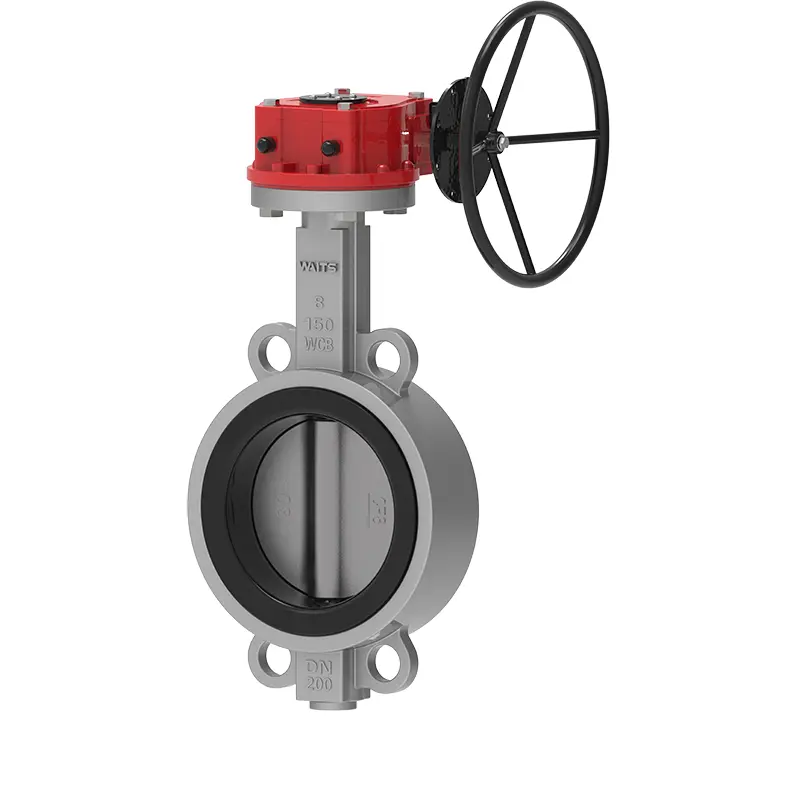

Zawór motylkowy z miękkim gniazdem

Waits to duży producent i dostawca zaworów, który może dostarczyć zawór motylkowy z miękkim gniazdem. W zaworze tym zastosowano gumowe gniazdo zaworu, najlepiej naturalną gumę wysokiej jakości, która może uzyskać certyfikat dopuszczenia do kontaktu z żywnością. Ma doskonałe zastosowanie w fabryce źródeł mleka w Nowej Zelandii i izraelskiej fabryce odsalania.

Wyślij zapytanie

Opis produktu

The soft seated wafer butterfly valve of Witts has the following designs during design and production, and has been improved in terms of performance:
1-Wysokoelastyczna guma gniazda zaworu
Zawartość gumy w gnieździe zaworu EPDM wynosi 50% i została przetestowana ponad 10 000 razy w testach symulacyjnych otwierania i zamykania pod kątem wycieków.
Twardość/stopień Shore'a A 72 ±3,200% naprężenie rozciągające/Mpa≥6, wytrzymałość na rozciąganie Mpa≥15, wydłużenie przy zerwaniu/%≥350, odkształcenie trwałe przy zerwaniu/%≦10, wytrzymałość na rozdarcie/KN.m-1≥35, trwałe odkształcenie ściskające (70 ℃ * 22 godz., stopień ściskania 25%)/% ≦ 20.
W porównaniu do gniazda zaworu z wąską krawędzią, gniazdo zaworu z szeroką krawędzią ma szerszą powierzchnię styku z kołnierzem rurociągu o średnicy około 20 mm i lepszą szczelność instalacji.
2-Płyta motylkowa i wał zaworu są połączone bez sworzni, co pozwala całkowicie uniknąć wycieków i korozji spowodowanej instalacją kołków. Wał zaworu można łatwo zdemontować, co jest wygodne przy wymianie gniazda zaworu.
3-Korpus zaworu jest wyposażony w urządzenie zapobiegające lataniu, które jest lepsze i bezpieczniejsze w użyciu w rurociągu.

Standardy wdrożeniowe

Norma projektowa	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
End Standard	Standardy wdrożeniowe ANSI B16.1 CL. 125LB i B16,5 CL. 150 funtów DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 i PN16 AS 2129 Table D and E BS 10 Table D and E MSS SP44 CL. 150 funtów AWWA C207 150LB ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Kontrola i testowanie	API 598 ISO 5208 EN 12266
Face to Face	ISO 5752, EN 558, MSS SP67 API 609 DIN3202
Górny kołnierz	ISO5211

Aplikacja

Operating Temperature	-45℃~+150℃
ROZMIAR	2"-32" DN50-DN800 34"-80"DN850-DN2000
Ciśnienie robocze / CWP	16BAR 10BAR
Powłoka	24BAR 15BAR
Foka	18BAR 10BAR
Próba powietrza	6BAR 6BAR
Środowisko operacyjne	System balastowy i zęzowy. Obróbka chemiczna Instalacje do odsalania,Wiertnie,Woda pitna Proszek suchy,Żywność i napoje,Instalacje gazowe HAVC Przemysł wydobywczy, przemysł papierniczy, przeładunek piasku, woda morska, przemysł cukrowniczy Termotechniczne uzdatnianie wody Ścieki
Metoda jazdy	Dźwignia ręczna Przekładnia ślimakowa Elektryczna pneumatyczna
CIAŁO	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
DYSK	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
TRZON	2CR13 F304 F316 F51 F53 Monel K500
SIEDZIBA	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Kauczuk naturalny

Funkcje wydajności

1. Miękko osadzona przepustnica płytkowa jest niewielka, lekka, łatwa do demontażu i naprawy.
2. Konstrukcja jest prosta i zwarta, a prędkość otwierania i zamykania wynosi 90.
3. Roboczy moment obrotowy jest mały, pracochłonny i lekki.
4. Jeśli chodzi o skuteczność uszczelnienia, wyciek w teście gazu wynosi zero, co jest bardzo gwarantowane.
5. Different component materials can be selected and applied to various media.
6. Charakterystyka przepływu jest zwykle liniowa, a wydajność regulacji jest dobra.
7. Liczba testów otwierania i zamykania może sięgać dziesiątek tysięcy razy, a żywotność jest długa.

Soft Seated Wafer Butterfly Valve
