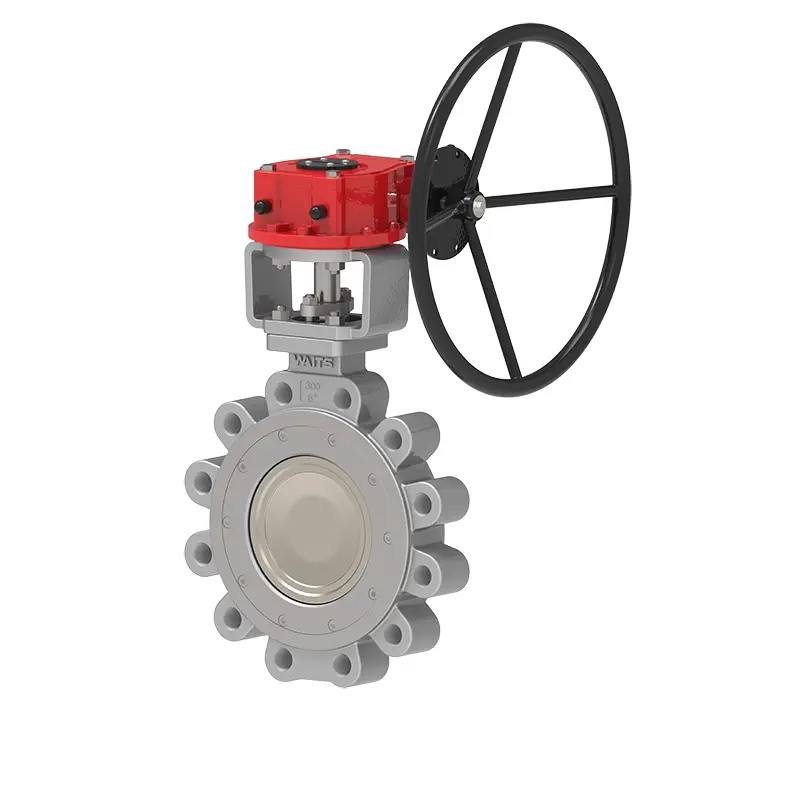

Zawór motylkowy o wysokiej wydajności

As a high performance lug butterfly valve manufacturer and integrated supplier, Waits was founded in the US in 1994, with production bases in Tianjin and Wenzhou, China. With rich industry experience, we can provide you with high-quality products and services. Our high performance lug butterfly valve can be used in the air separation system of petrochemical projects, especially popular in Russia and the Middle East.

Wyślij zapytanie

Opis produktu

Konstrukcja podwójnej mimośrodu
Kiedy zawór się otwiera, mimośrodowy dysk szybko odsuwa się od powierzchni uszczelniającej gniazdo, co skutkuje jedynie krótkim kontaktem pomiędzy dyskiem a powierzchnią uszczelniającą gniazda. Taka konstrukcja wydłuża żywotność zaworu.

Standardy wdrożeniowe

Norma projektowa	Bezpieczeństwo ogniowe API 609/607, EN 593, ASME B16.34
Koniec standardu	ANSI B16.5 CL. 150 funtów AS 2129 Tabela D i E BS 10 Tabela D i E ? MSS SP44 CL. 150 funtów AWWA C207 150LB ISO 2531 PN10 and PN16 ISO 7005, PN10 i PN16
	TARGAĆ
Inspection & Test	API 598, EN 12266, ISO 5208, ANSI B16.104
Twarzą w twarz	API 609, ISO 5752 Zakończenie: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, GOST 12815
Górny kołnierz	ISO5211

Aplikacja

Wymiary	NPS 3″ ~ NPS 80″ DN80~ DN2000
Zakres ciśnienia	CL150~CL600 PN10~PN40
Zakres temperatur	-30 ℃ ~ + 260 ℃ uszczelnienie metalu do 450 ℃
Drive mode	Turbinowa, pneumatyczna, elektryczna
Środowisko operacyjne	System balastowy i zęzowy. Obróbka chemiczna Instalacje do odsalania,Wiertnie,Woda pitna Suchy proszek, Żywność i napoje, Instalacje gazowe VPSA HAVC Przemysł wydobywczy, przemysł papierniczy, przeładunek piasku, woda morska, przemysł cukrowniczy Termotechniczne uzdatnianie wody Ścieki
Metoda jazdy	Dźwignia ręczna Przekładnia ślimakowa Elektryczna pneumatyczna
CIAŁO	Żeliwo Żeliwo sferoidalne Stal węglowa Stal nierdzewna AL-Brąz
DYSK	Stal nierdzewna AL-brąz
TRZON	17-4PH XM-19 Monel K500
SIEDZIBA	VITON PTFE/RPTFE/PPL/PEEK

Zalety wydajności

1. Długa żywotność: specjalna konstrukcja może skutecznie chronić pierścień gniazda zaworu przed zużyciem i erozją.
2. Niezawodność: Podwójna mimośrodowa konstrukcja zapewnia skuteczne uszczelnienie i niski moment obrotowy.
3. Łatwa wymiana: wystarczy użyć zestawu naprawczego i wykonać odpowiednie czynności, aby szybko wymienić gniazdo zaworu i uszczelkę w ciągu kilku minut.
4. Łatwa konserwacja: Wykonane z materiałów odpornych na korozję, nie wymagają przestojów, smarowania i konserwacji.
5. Bidirectional pressure seal, no flow direction restrictions during installation.

High Performance Lug Butterfly Valve
