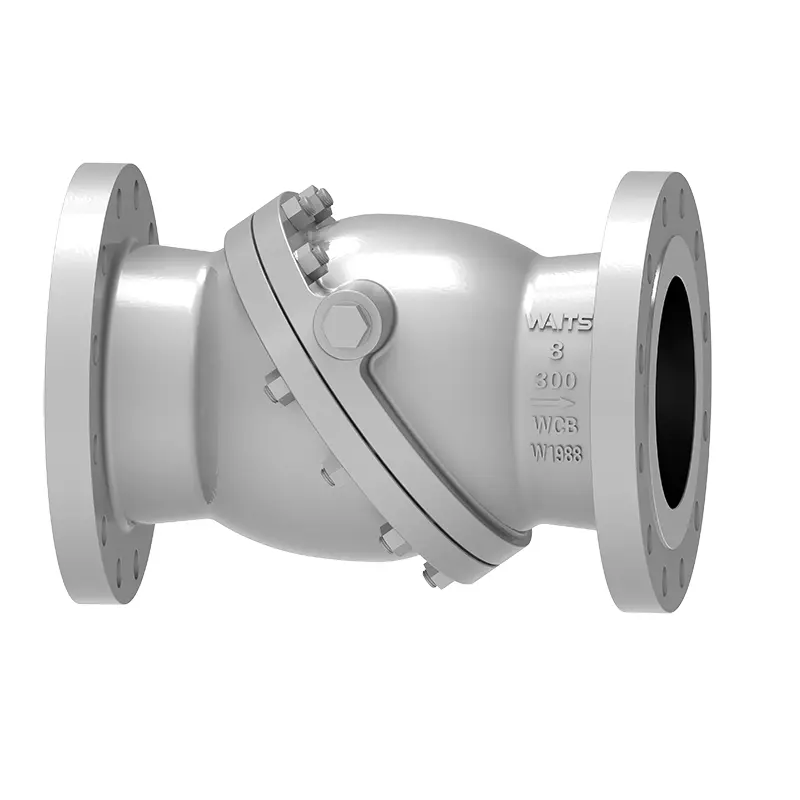

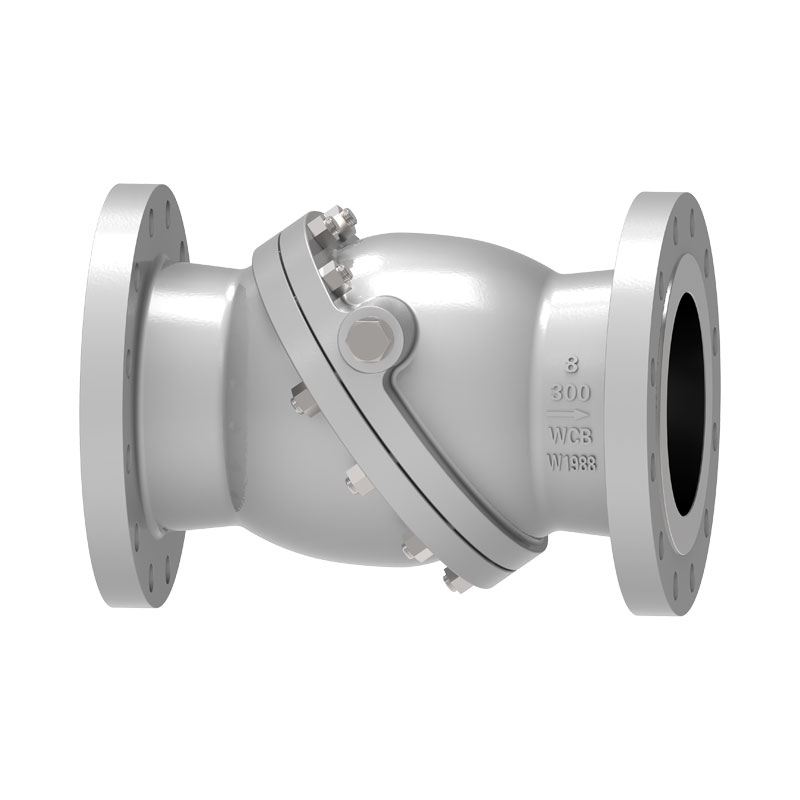

Zawór zwrotny z przechyloną tarczą

Zawór zwrotny z uchylnym talerzem to wysokiej jakości i trwały produkt firmy Waits Valve. Jako profesjonalny producent zaworów, nasza technologia i sprzęt produkcyjny nadążają za zaawansowanym poziomem branży w czasie rzeczywistym. Po aktualizacji i pełnej kontroli produkt można szybko zamknąć, a tarcza zaworu może szybko osiągnąć pozycję gniazda zaworu, minimalizując zjawisko uderzenia.

Wyślij zapytanie

Opis produktu

Zawór zwrotny z przechylonym dyskiem jest zaworem zwrotnym bezudarowym. Jego główną zaletą jest przezwyciężenie uderzeń i uderzeń wodnych powodowanych przez zawór zwrotny wahadłowy i zawór zwrotny podnoszenia oraz realizację pracy bez uderzenia.

Standardy wdrożeniowe

Standardy projektowe	BS1868, API6D, API594
Standardy kołnierzy	ASME B16.5, ASME B16.25,
Metody połączenia	RF.RTJ.BW
Testowanie i akceptacja	API598, API6D
Długość konstrukcyjna	API6D/ASME B16.10,
Poziomy ciśnienia i temperatury	ASME B16.34,
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175.ISO15156

Aplikacja

Rozmiar	NPS 2”~ NPS 36″ DN50 ~ DN900
Zakres ciśnienia	CL150 ~CL600 PN10~ PN100
Zakres temperatur	;-29°C~+545°C
Zakres zastosowań	Nadaje się do różnych mediów, takich jak woda, olej parowy, kwas azotowy, kwas octowy, silne media utleniające itp.
Korpus zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlewy: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Płyta zaworowa	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odlewy: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Gniazdo zaworu	Materiał korpusu, 13CR, stal nierdzewna 304/316, monel, węglik spiekany, stop 20, stop miedzi itp.
Trzpień zaworu	A182 F6a, 17-4PH, F304 F316, F51, ...

Funkcje wydajności

Zawór zwrotny z przechylonym dyskiem wykorzystuje w projektowaniu i produkcji podwójne mimośrodowe tarcze, a gniazdo zaworu jest lekko elastycznym metalowym gniazdem zaworu, które może zapewnić szczelność zaworu podczas pracy. Tarcza motylkowa pomaga szybko się otwierać i ma dużą trwałość, skutecznie wydłużając żywotność, oszczędzając koszty konserwacji i wymiany, a także ma niski opór przepływu i doskonałą wydajność.
