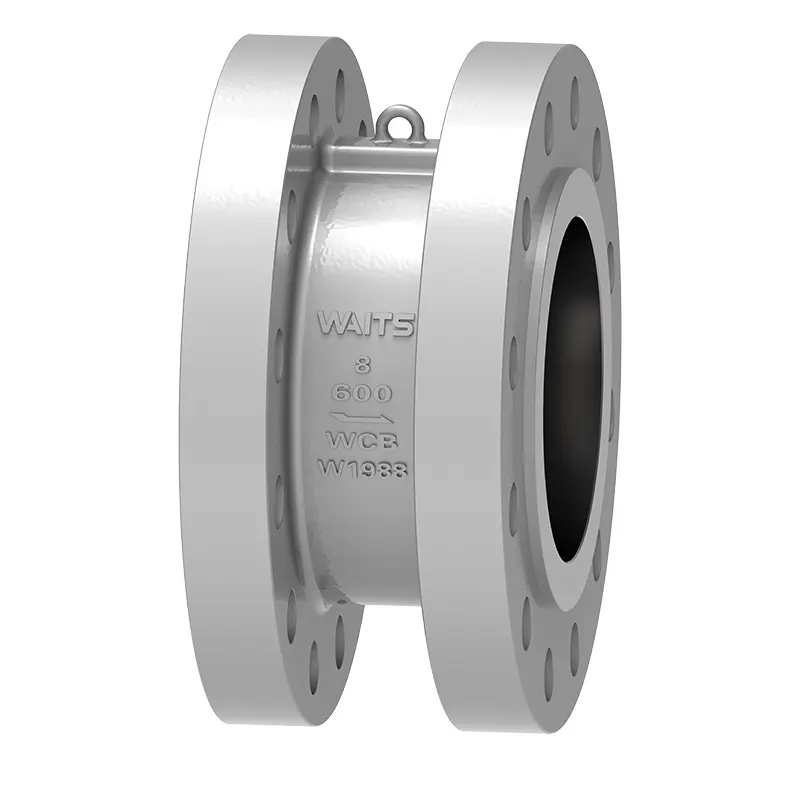

Podwójny zawór zwrotny

Butterfly Talerz z podwójnym zaworem kontrolnym płyty to dwa półkole, a dysk zaworu obciążony sprężynami jest zawieszony na środkowym pionowym szpilce. Gdy zawór jest otwarty, połączona siła płynu znajduje się w środku powierzchni uszczelnienia dysku zaworu, a punkt działania siły podporowej sprężyn znajduje się w środku powierzchni krążka zaworu, tak że otwiera się korzeń krążka zaworu, a tym samym unikając zużycia powierzchni uszczelniającej, która występuje, gdy zawór stary zawór zaworu jest otwierany, i skutecznie poprawia oszustwa.
Gdy natężenie przepływu spowalnia, pod działaniem siły reakcji sprężyny skrętnej, dysk zaworu stopniowo zbliża się do gniazda zaworu, a zawór kontrolny podwójnej płyty wchodzi w stadium powolnego zamykania. Gdy płyn przepływa, połączona działanie siły dysku zaworu i siła reakcji sprężyny skrętnej odpowiednio zwiększa zamknięcie dysku zaworu, wchodząc w stadium szybkiego zamykania. To skutecznie zmniejsza wpływ młotka wody i zmniejsza szkodę młotka wodnego. Podczas zamykania działanie punktu siły sprężyny powoduje najpierw zamknięcie górnej części dysku zaworu, zapobiegając gryzieniu krążka zaworu.

Standardy wdrażania

Aplikacja

Funkcje wydajności

1. Zawór kontrolny podwójnej płyty składa się z korpusu zaworu, dysku zaworu, wału zaworu i sprężyny itp. Przyjmuje połączenie typu zacisków i zwartą strukturę.
2. Talerz motyli ma dwa półkole, a sprężyna jest używana do wymuszonego resetowania. Powierzchnię uszczelniającą można przyspawać materiałem opornym na zużycie lub wyłożoną gumą. Ma szeroki zakres użytkowania i niezawodne uszczelnienie.
3. Udar zamykania dysku zaworu jest krótki i jest obciążony sprężyną, z szybką prędkością zamykania, co może zmniejszyć zjawisko młotka wodnego.
4. Jest odpowiedni na okazje o ograniczonej przestrzeni instalacyjnej i może być używany do rurociągów poziomych lub pionowych.
5. Można go zastosować do różnych pożywek, takich jak woda, olej parowy, kwas azotowy, kwas octowy, silna pożywka utleniająca itp.
