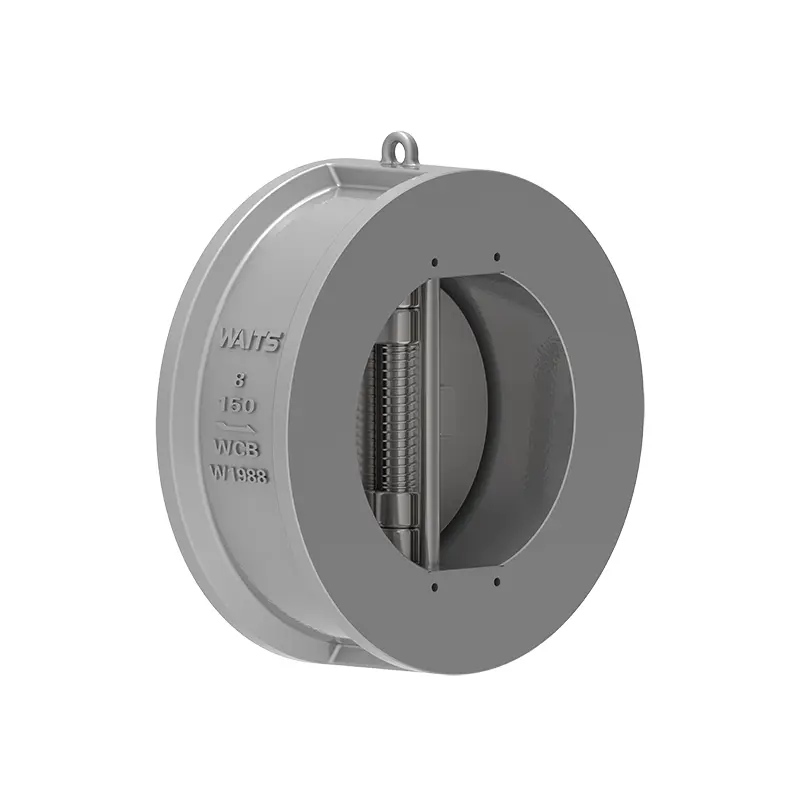

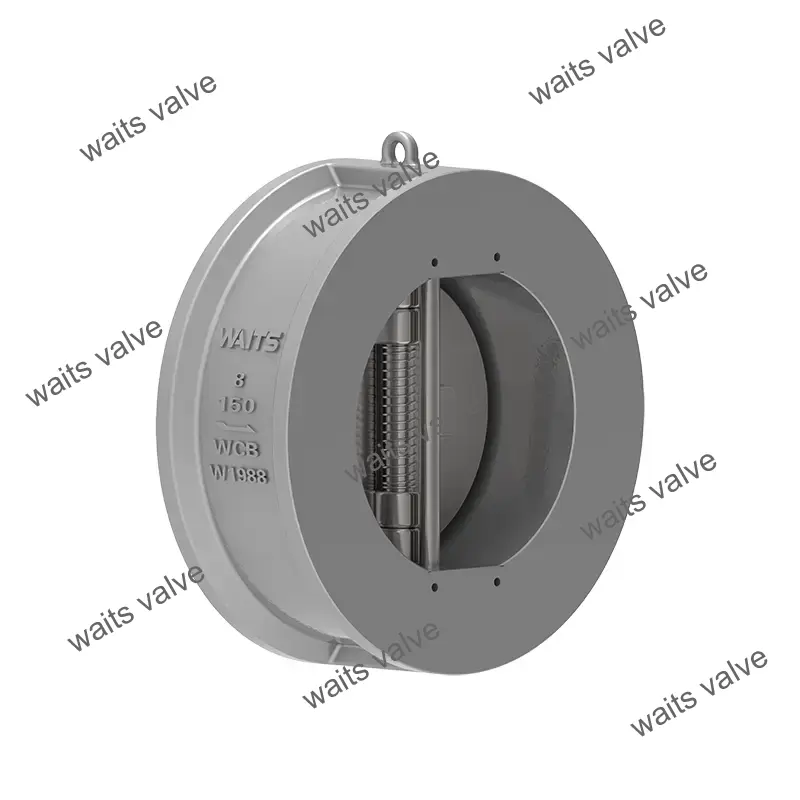

Zawór zwrotny z podwójną płytką z miękkim uszczelnieniem

Płytka motylkowa dwupłytkowego zaworu zwrotnego z miękkim uszczelnieniem składa się z dwóch półkoli, ze sprężynową tarczą zawieszoną na centralnym pionowym sworzniu.
Gdy zawór jest otwarty, łączna siła płynu znajduje się w środku powierzchni uszczelniającej tarczę, a punkt działania siły podporowej sprężyny, która działa jako reakcja, znajduje się w środku powierzchni tarczy, tak że Najpierw otwiera się katalog główny dysku. Pozwala to uniknąć zużycia powierzchni uszczelniającej, które występuje podczas otwierania dysku w starym konwencjonalnym zaworze i zwiększa trwałość uszczelnienia zaworu.
Kiedy natężenie przepływu maleje, pod wpływem siły reakcji sprężyny skrętnej dysk stopniowo zbliża się do gniazda zaworu i wchodzi w fazę powolnego zamykania zaworu. Gdy płyn zacznie cofać się, jego siła działająca na tarczę i siła reakcji sprężyny skrętnej będą współdziałać, a zamykanie tarczy odpowiednio wzrośnie, wchodząc w fazę szybkiego zamykania. Celem tego projektu jest zmniejszenie zjawiska uderzenia wodnego, zmniejszenie szkód spowodowanych uderzeniem wodnym i lepsze przedłużenie żywotności. Podczas zamykania punkt siły sprężyny powoduje, że najpierw zamyka się górna część dysku, co zapobiega wgryzaniu się korzenia i poprawia trwałość powierzchni uszczelniającej zaworu.

Standardy wdrożeniowe

Aplikacja

Funkcje wydajności

1. Elementy zaworu zwrotnego z podwójną płytką z miękkim uszczelnieniem obejmują korpus zaworu, tarczę zaworu, wał zaworu, sprężynę i inne części, które są połączone za pomocą zacisku i mają zwartą konstrukcję.
2. Płytka motylkowa zaworu składa się z dwóch półkoli i jest cofana za pomocą sprężyny. Powierzchnia uszczelniająca może być wykonana z odpornego na zużycie materiału napawanego na korpusie lub wyłożona gumą. Posiada szerokie zastosowanie i niezawodne uszczelnienie.
3. Tarcza zaworu ma krótki skok zamykania i jest sprężynowana, charakteryzuje się czułym działaniem i dużą prędkością zamykania, co znacznie zmniejsza uderzenie wodne.
4. Ponieważ zawór zwrotny z podwójną płytką z miękkim uszczelnieniem ma zwartą konstrukcję, niewielkie rozmiary, niewielką wagę i łatwą instalację, nadaje się do stosowania w sytuacjach, w których przestrzeń montażowa jest ograniczona. Można go stosować w rurach poziomych lub pionowych.
5. Dotyczy wody, oleju parowego, kwasu azotowego, kwasu octowego, silnych mediów utleniających i innych mediów.
