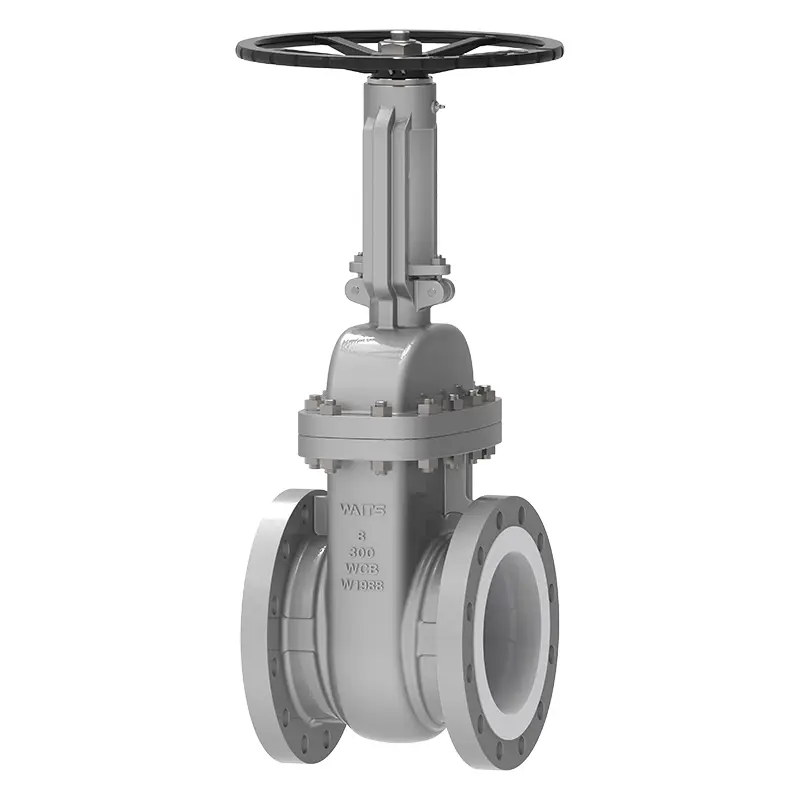

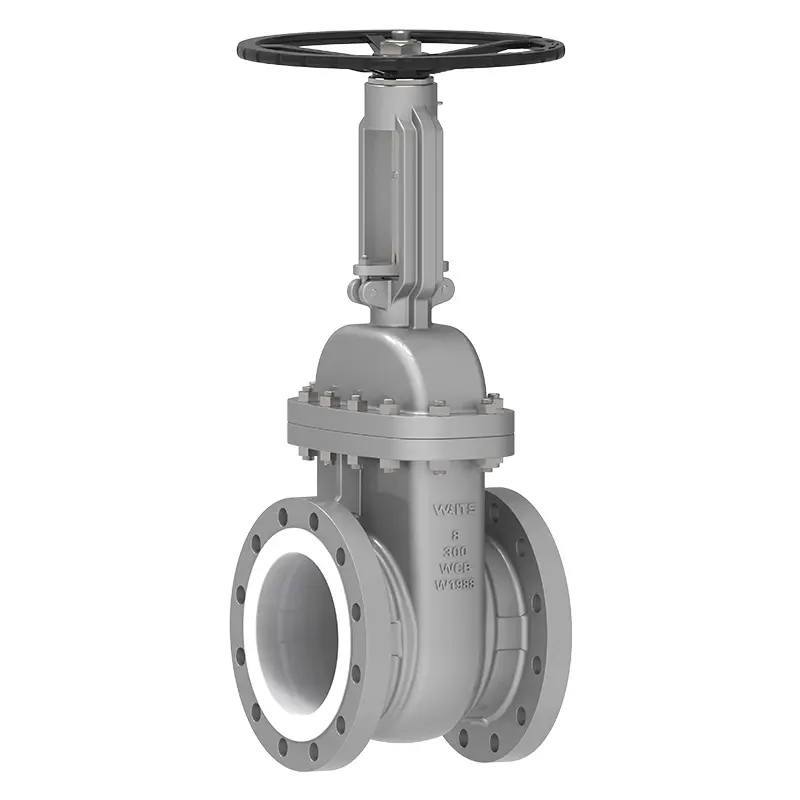

Zawór bramki wyłożonej PTFE‌‌

Zawór Waits jest zgodnym i dobrze sformułowanym dostawcą zaworu bramkowego PTFE. Posiadamy raporty certyfikacji ISO9001 i inspekcji innych firm oraz zapewniamy jasne certyfikaty pochodzenia, raportów materialnych i innych podstawowych dokumentów. Uważam, że dzięki naszemu ponad 30 -letniemu doświadczeniu w produkcji i eksportowaniu zastawek mamy kwalifikacje do bycia twoim partnerem!

Wyślij zapytanie

Opis produktu

Zawór Waits Wysokiej jakości zawór bramki wyłożony PTFE to zawór odporny na korozję, którego korpus zaworu, krążka zaworu i siedzenie zaworu są wyłożone fluoroplastycznym (PTFE) na ścianie wewnętrznej. Są one głównie stosowane do kontroli rurociągu pożywki korozyjnej, takich jak silne kwasy i silne alkalis. Odporność na korozję fluoroplastyki sprawia, że zawory bramkowe wyłożone fluorami są rdzeniowym sprzętem odcinającym w silnie korozyjnych układach rurociągowych. Jednak jego wydajność jest ograniczona przez cechy temperatury, ciśnienia i mediów i należy ją rozsądnie wybierać zgodnie z określonymi warunkami pracy.

Waits Valve PTFE lub zawory bramowe wyłożone PFA są używane głównie w przemyśle chemicznym,

takie jak kwas siarkowy, alkaliczny itp. Zawór bramowy przyjmuje strukturę klinową.

Materiał korpusu zaworu z zaworu bramkowego PTFE ‌‌ można wybrać z ASTM A216 WCB lub stali nierdzewnej CF8, CF8M itp.

Materiały podszewki PFA i PTFE są wytwarzane przez Dupont lub Daikin.

Standardy projektowania i produkcji zaworów bramkowych: standardy API 600 lub JIS.

Rozmiar twarzy końcowy: ASME B16.10 lub dostosowany.

Wiercenie kołnierza: ASME B16.5 lub dostosowane.

Standardy wdrożenia-PTFE WŁAŚCIWEGO GATOWEGO ‌‌
Standardy projektowe	API 6D/API 600, EN1074-1
Standard kołnierza	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody połączenia	RF
Testowanie i akceptacja	Fire 598, EN12266
Długość strukturalna	API6D/ASME B16.10/EN558
Oceny ciśnienia i temperatury	ASME B16.34
Test ogniowy	/
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0175
Zastosowany zawór bramki z podszewką
Rozmiar	NPS 1/2 ”~ NPS 24 ″ DN15 ~ DN600
Zakres ciśnienia	CL150 ~ CL150 PN10 ~ PN16
Zakres temperatur	PTFE-50 ° C ~+180 ° C.
Zakres aplikacji	Mające zastosowanie do różnych pożywek, takich jak woda, olej parowy, kwas azotowy, kwas octowy, mocne pożywki utleniające itp.
Korpus zaworu	Odchowy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-SINED Odlewy: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, podszyte PTFE
Brama	Odchowy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-SINED Odlewy: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, podszyte PTFE
Siedzisko zaworu	Materiał główny, 13CR, stal nierdzewna 304/316, Monel, węglika, stop 20, stop miedziany itp.
STEM VALVE	‌A182-F6A-F304-F316-F51 17-4ph/xm-19 ...
Pręt	Grafit azbestowy, elastyczny grafit, politetrafluoroetylen, stop na bazie żelaza

Funkcje produktu

1. Pakowanie osiąga niezawodne uszczelnienie siły ściskającej gruczołu, zapobiegając wyciekowi mediów wzdłuż łodygi zaworu.

2. Jednoczęściowa konstrukcja dysku i łodygi zapewnia kompaktową strukturę zaworu. Stożkowy krok na łodydze zapewnia uszczelnienie tylnego siedzenia, gdy zawór jest w pełni otwarty.

3. Podczas zamknięcia ciśnienie wywierane na dysk zapewnia ścisły kontakt między powierzchniami uszczelnienia, zapobiegając przepływowi mediów. Ten projekt minimalizuje zużycie na twarz uszczelniających.

Zalety produktu

1. Ptfe opiera się prawie wszystkich silnych kwasów, alkaliów, utleniaczy i rozpuszczalników organicznych (np. Kwas siarkowy, kwasu chlorowodorowego, Aqua Regia, wodorotlenku sodu), co czyni je idealnymi do wysoce korozyjnych środowisk w chemicznych, farmaceutycznych, metalurgicznych i środowiskowych przemyśle ochrony ochrony środowiska.

2. Struktury uszczelniające (fluoroplastyczne do fluoroplastycznego lub fluoroplastycznego do metalu) zapewniają ścisłe zamknięcie przy minimalnym wycieku, szczególnie odpowiednie do izolowania pożywki o wysokiej czystości lub toksycznej.

3. Gładka powierzchnia fluoroplastyczna zmniejsza moment obrotowy, umożliwiając łatwą i wydajną obsługę nawet w częstych zastosowaniach rowerowych.

Ptfe Lined Gate Valve
