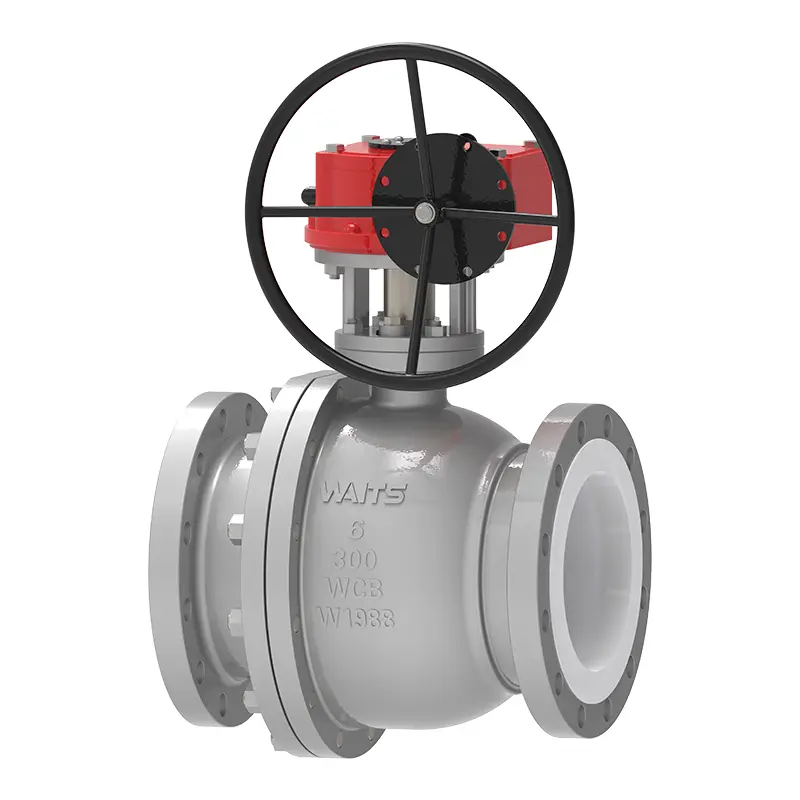

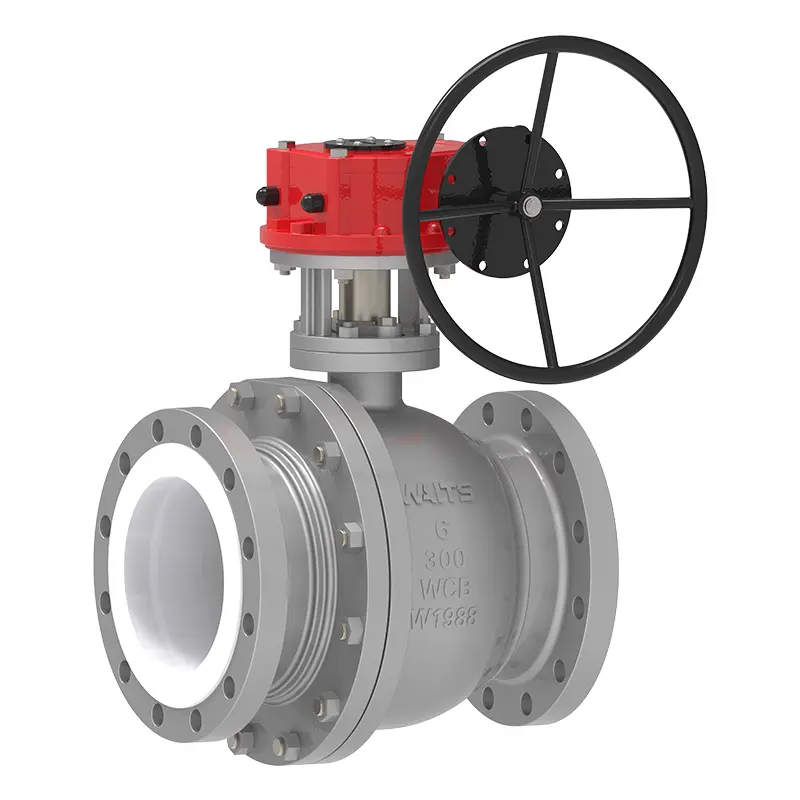

Zawór kulowy z przekładnią wyłożoną PTFE

Waits Valve jest profesjonalnym dostawcą zaworów kulowych wyłożonych PTFE w Chinach. Nasz produkt charakteryzuje się solidną precyzją przekładni, wykładzina PTFE jest odporna na korozję, konstrukcja jest trwała, a uszczelnienie jest bardzo dobre, co pozwala osiągnąć skuteczną kontrolę przepływu w trudnych warunkach przemysłowych! Waits Zakupy na dużą skalę przez Valve zmniejszają koszty surowców.

Wyślij zapytanie

Opis produktu

Wysokiej jakości zawór kulowy z przekładnią Waits Valve wyłożony PTFE to zawór napędzany mechanizmem zębatym. Przekładnia zębata może osiągnąć zmniejszenie prędkości i wzmocnienie momentu obrotowego i może być łatwo obsługiwana za pomocą pokrętła lub siłownika. Jest szczególnie odpowiedni do zastosowań dużego kalibru lub przy wysokim ciśnieniu, oszczędzając więcej siły roboczej i ułatwiając zdalne sterowanie w porównaniu z ręcznymi zaworami kulowymi. Kula i gniazdo zaworu są zwykle uszczelnione materiałami metalowymi lub niemetalowymi (takimi jak PTFE, twarda uszczelka metalowa), co zapewnia niezawodne uszczelnienie, niski opór przepływu i szybkie otwieranie/zamykanie. Znajduje szerokie zastosowanie w takich gałęziach przemysłu jak chemiczny, farmaceutyczny, spożywczy i ochrona środowiska.

Zawór kulowy z przekładnią wyłożoną PTFE ma prosty kanał przepływowy, który zapewnia skuteczne zamknięcie, minimalizując jednocześnie spadek ciśnienia i turbulencje płynu. Ponieważ kula jest niezależna od trzpienia, w pozycji zamkniętej może swobodnie poruszać się wzdłuż osi zaworu, ale nie może obracać się względem trzpienia. Kiedy na kulę w stanie zamkniętym wywierany jest nacisk w układzie, kula przesuwa się nieco w dół, aby utrzymać kontakt z gniazdem za nią, osiągając w ten sposób pierwotne uszczelnienie.

Zawory kulowe z wykładziną są zwykle instalowane bez względu na kierunek przepływu i doskonale nadają się do produkcji zautomatyzowanej dzięki podkładkom montażowym ISO.

Cechy:

1. Uszczelnienie trzpienia o niskiej emisji

Niską emisję osiąga się dzięki wstępnie sprasowanym pierścieniom uszczelniającym z litego PTFE i regulowanemu dławikowi. Ponieważ kula może poruszać się niezależnie od trzpienia w pozycji zamkniętej, obciążenia boczne wywołane ciśnieniem na uszczelce trzpienia są eliminowane, zapewniając doskonałe uszczelnienie trzpienia nawet po tysiącach cykli.

2. Trzpień odporny na wydmuch

Zawór kulowy z przekładnią wyłożoną PTFE ma wydajną konstrukcję trzpienia, która nie powoduje wydmuchu.

3. Urządzenie antystatyczne

Antystatyczne połączenie trzpienia z korpusem zapewniają sprężyny.

4. Samokompensujące gniazdo zaworu

Gniazdo zaworu zostało zaprojektowane tak, aby zawsze zapewniać niezawodne uszczelnienie przy minimalnym roboczym momencie obrotowym, niezależnie od wysokiego lub niskiego ciśnienia.

5. Podszewka

Wyściółka z czystego PFA, zakotwiczona wewnątrz zaworu, odpowiednia do zastosowań próżniowych.

Normy wykonawcze — zawór kulowy z przekładnią wyłożoną PTFE
Standardy projektowe	API 6D/API 608, BS5351
Standardowy kołnierz	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody połączenia	RF
Testowanie i akceptacja	API 598, EN12266
Długość konstrukcyjna	API6D/ASME B16.10/EN558
Wartości ciśnienia i temperatury	ASME B16.34
Próba ognioodporności	/
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0175
Zawór kulowy z wykładziną PTFE z przekładnią aplikacyjną
Rozmiar	NPS 2″~ NPS 12″ DN50~ DN300
Zakres ciśnienia	PN16 ~ PN40 (1,6 ~ 4,0 MPa)
Zakres temperatur	PTFE-20°C~+180°C
Zakres zastosowań	Transport roztworów kwasów i zasad, kontrola reaktorów chemicznych, oczyszczanie ścieków, przemysł farmaceutyczny, woda morska itp.
Tryb jazdy	Robak
Korpus zaworu/pokrywa zaworu	Odkuwki: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, wykładzina PTFE Odlewy: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, wykładzina PTFE
Powierzchnia uszczelniająca	PTFE
Trzpień zaworu	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Piłka	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, z wykładziną PTFE
Podsadzkarz	Grafit azbestowy, grafit elastyczny, politetrafluoroetylen, stop na bazie żelaza

Uwagi dotyczące konserwacji produktu

1.Regularnie smaruj przekładnię ślimakową (używaj smaru na bazie litu), aby zapobiec szlifowaniu na sucho i zużyciu.

2. Podczas pracy powoli obracaj kołem zamachowym, aby uniknąć obciążenia udarowego, które mogłoby uszkodzić elementy przekładni.

3. Zabroniona jest praca w nadmiernej temperaturze i ciśnieniu (plastik fluorowy jest podatny na odkształcenia w wysokich temperaturach).

4. Podczas konserwacji po wyłączeniu sprawdź okładzinę pod kątem uszkodzeń (takich jak pęcherzyki lub pęknięcia) i niezwłocznie ją wymień.

Zalety produktu

1. Oszczędność pracy i wydajność

Przekładnia zmniejsza prędkość i zwiększa moment obrotowy, znacznie zmniejszając siłę roboczą w przypadku zaworów o dużej średnicy.

2. Precyzyjna kontrola

Pokrętło wymaga wielu obrotów w celu dokładnej regulacji otwarcia (np. regulacji przepływu), co jest odpowiednie w scenariuszach wymagających precyzyjnej kontroli.

3. Niezawodna struktura

Elementy przekładni wykonane są z materiałów metalowych (takich jak koła zębate ze stopu miedzi i wały ze stali nierdzewnej), które są odporne na zużycie i mają długą żywotność.
