Opis produktu

Waits Valve Wysoka jakość PTFE podszewki trójstronnej zaworu kulowego ‌‌ przyjmuje wielofunkcyjną trójstronną konstrukcję i odporną na korozję podszewkę PTFE. Dzięki naszemu precyzyjnemu konstrukcji ten korpus zaworu często ma precyzyjną kontrolę płynów! Waits Valve obsługuje podstawowe spersonalizowane usługi, takie jak grawerowanie logo i dostosowywanie opakowań. Jeśli potrzebujesz tych usług, skontaktuj się z nami!

Waits Valve PTFE podszyta trójstronna zawór kulowy ‌‌ ma zalety „opornej na korozję podszewkę + elastyczną strukturę trójstronną”, która może rozwiązać problem kontroli płynu wielozadaniowego w środowiskach o wysoce korozji i wyróżniać się w złożonych układach, które wymagają częstego przełączania kierunków przepływu. Jego podstawowa wartość polega na zapewnieniu opłacalnej alternatywy dla tradycyjnych zastawek stopowych opornych na korozję, jednocześnie spełniając różnorodne wymagania, takie jak wysoka czystość, odporność na temperaturę i odporność na ciśnienie. Przy wyborze konieczne jest kompleksowe rozważenie takich czynników, jak charakterystyka mediów, wymagania kierunku przepływu i parametry operacyjne oraz nadać priorytet kompatybilności materiałów podszewki, typów uszczelnienia i metod napędu, aby system mógł działać bezpiecznie i niezawodnie.

PTFE podszedł trójstronny zawór kulowy ‌‌ to trójstronny zawór kulowy typu T lub trójstronny zawór kulowy typu L z pełną podszewką PTFE PTFE PFA. Trójdrożny zawór kulkowy FEP PTFE PFA ma wyjątkowo wysoką stabilność chemiczną i może być stosowana w dowolnym wysoce korozyjnym pożywce. Zawór kulowy można podzielić na dwie struktury: dwukierunkowe (dwukierunkowe) i trójstronne (trójstronne), z małą odpornością na płyn, szybką prędkość otwierania i zamykania oraz prostą strukturę.

Szczegół:

1. Trójstronowy zawór kulkowy z podszewką PTFE przyjmuje podszewkę FEP, PTFE lub PFA, która ma wyjątkowo wysoką stabilność chemiczną i może być stosowana do dowolnego wysoce korozyjnego pożywki z wyjątkiem „stopione metale alkaliczne i fluorowe elementarne”;

2. FEP PTFE PFA podszedł trójstronna zawór kulowy przyjmuje pełnowymiarową strukturę pływającej piłki, a zawór może być zamknięty bez wycieku w całym zakresie ciśnienia, co jest wygodniejsze do czyszczenia i konserwacji systemów rurociągowych;

3. Piłka i łodyga części otwierających i zamykającej są odrzucane (wykute) jako jeden kawałek, eliminując możliwość pełnego podszewki zaworu kulowego PFA z wyłożonych pędem z części presji ze względu na zmiany ciśnienia, zasadniczo zapewniając bezpieczeństwo użytkowania inżynieryjnego;

4. Struktura jest zwartą i rozsądną, a wewnętrzna przestrzeń wnęki FEP PTFE podłożona trójstronna zawór kulkowy jest najmniejszy, co zmniejsza zatrzymanie pożywki. Ponadto specjalny proces formowania sprawia, że powierzchnia uszczelniająca gęsta, a kombinacja wypełniacza PTFE w jodełkę powoduje, że zawór osiąga zerowe wycieki;

5. Dwuczęściowe i trzyczęściowe struktury mogą dostosować się do wymagań różnych systemów rur i warunków pracy. Trzyczęściowy zawór kulkowy pozwala oddzielić główne korpus zaworu od obu stron korpusu zaworu, które mogą osiągnąć szybką wymianę i konserwację online.

6. FEP PTFE PFA podszewki trójdrożne Tryb pracy zaworu kulowego: Podręcznik, napęd na robak, pneumatyczny, elektryczny

7. Złącze korpusu zaworu metal-metal chroni wkładkę blokującą przed uszkodzeniem sił zewnętrznych.

8. Antymetatyczne urządzenie uziemienia zapobiega statycznej akumulacji energii elektrycznej.

9. Górna płyta montażowa ISO 5211 dla łatwej eksploatacji.

Standardy wdrożeniowe-PTFE podszewki trójstronne zawory kulowe‌‌
Standardy projektowe	6d/Fire Fire 608, BS5351
Standard kołnierza	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody połączenia	RF
Testowanie i akceptacja	Fire 598, EN12266
Długość strukturalna	API6D/ASME B16.10/EN558
Oceny ciśnienia i temperatury	ASME B16.34
Test ogniowy	/
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0175
Aplikacja-Ptfe podszyta trójstronna zawór kulowy ‌‌
Rozmiar	NPS1 ″ ~ NPS 6 ″ DN25 ~ DN150
Zakres ciśnienia	PN11 ~ PN40 (1,6 ~ 4,6 ~ 4,0p)
Zakres temperatur	PTFE-20 ° C ~+180 ° C.
Zakres aplikacji	Mające zastosowanie do branż, takich jak petrochemikalia, rafinacja, elektrownie, stal, półprzewodniki, optoelektronika, elektronika, technologia chemiczna i biochemiczna, żywność, papiery papierowe, powłoki, obróbka wody itp.
Tryb napędu	Hydrauliczna, pneumatyczna, elektryczna, ręczna i robak przekładnia przekładni.
Okładka zaworu/pokrywa zaworu	Odchowy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-SLINE Odlewy: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, wysadzane przez PTFE
Powierzchnia uszczelniająca	PTFE
STEM VALVE	‌A182-F6A-F304-F316-F51 17-4ph/xm-19 ...
Piłka	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, LF5, PTFE-SLINE
Pręt	Grafit azbestowy, elastyczny grafit, politetrafluoroetylen, stop na bazie żelaza

Funkcje produktu

1. Odporność na korozję exceptialną

Podszewka fluoroplastyczna prawie nie reaguje z silnymi kwasami (np. Kwas siarkowy, kwas solny), silną alkalis (np. Wodorotlenek sodu), silne utleniacze (np. Regia Aqua) lub rozpuszczalniki organiczne, rozwiązujące problem korozji tradycyjnych zaworów metalowych.

2. Niezbędna kontrola przepływu

L Typ trójdrożny zawór kulowy: Łączy tylko dwa pionowe rurociągi (np. A → B lub A → C) do przełączania kierunku, niezdolnym do przeprowadzenia trzech kanałów jednocześnie.

Trójdrożny zawór kulowy typu T: może prowadzić trzy kanały jednocześnie (np. A → B+C lub A+B → C) w celu osiągnięcia przekierowania lub mieszania płynów, odpowiednie dla złożonych systemów rurociągów wymagających przełączania wielokierunkowego.

3. Wysokość wydajności uszczelnienia i odporność na niski przepływ

Piłka ściśle pasuje do fluoroplastycznego siedzenia, aby zapobiec wyciekom korozji.

Projektowanie kanału z niskim współczynnikiem odporności na przepływ (wysoka wartość CV), odpowiednia dla wysokiego natężenia przepływu lub pożywek cząstek (Uwaga: należy wziąć pod uwagę odporność na zużycie podszewki).

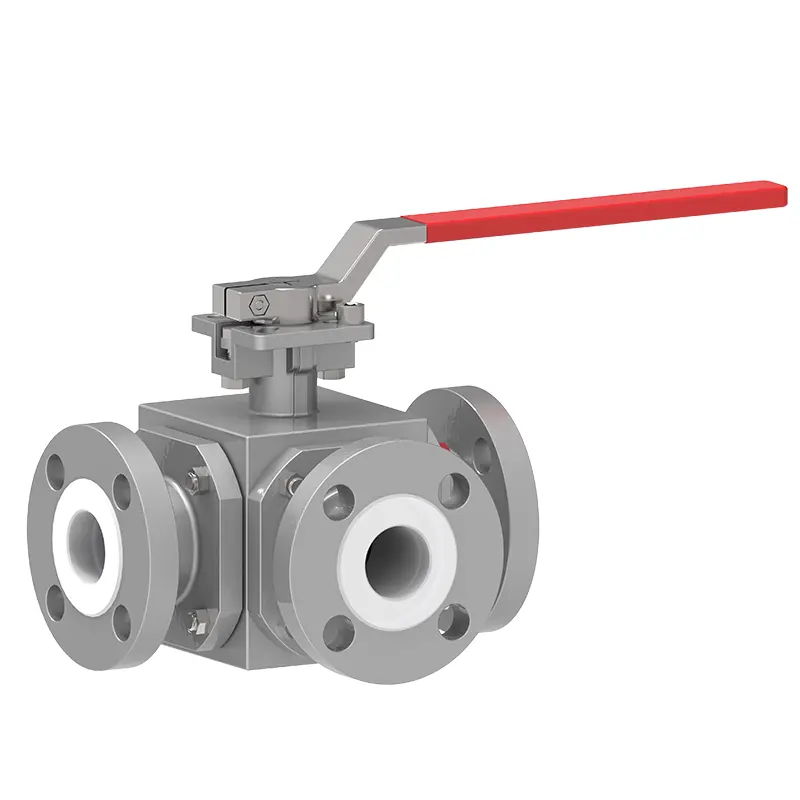

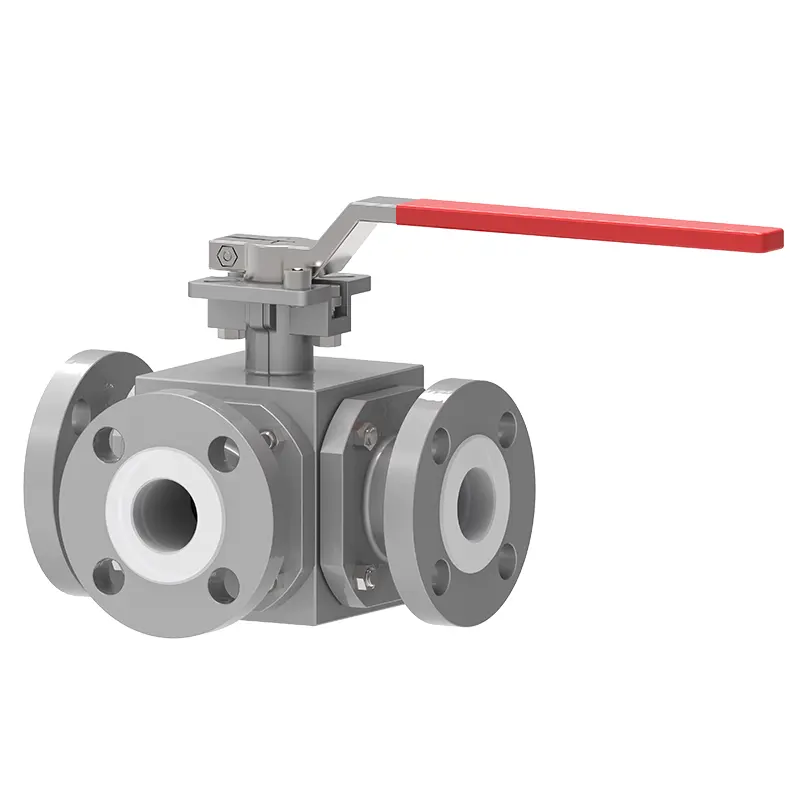

Ptfe Lined Three Way Ball Valve
