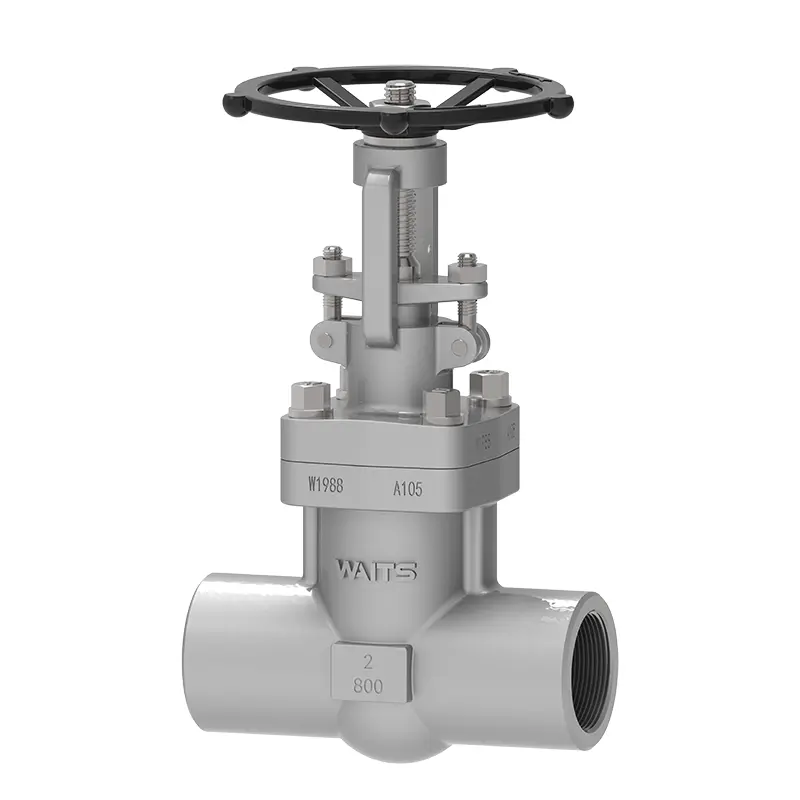

Zasuwa zasuwowa ze stali kutej NPT

Zasuwa zasuwowa ze stali kutej NPT, produkowana przez firmę Waits, zapewnia niezawodne rozwiązania w zakresie kontroli płynów w systemie rurociągów. Pierwotnie nasza firma miała siedzibę w Stanach Zjednoczonych, a później utworzyliśmy oddział w Chinach. Nasza globalna siedziba główna znajduje się w Wenzhou w Chinach. Nasza baza produkcyjna jest kompletna i zaawansowana, a my możemy zapewnić korzystne ceny fabryczne i stabilną dostawę. Zawór ten może być stosowany w różnych warunkach pracy i jest szczególnie popularny na Bliskim Wschodzie i w Ameryce Północnej.

Wyślij zapytanie

Opis produktu

W porównaniu z częściami ze staliwa, części ze stali kutej charakteryzują się wyższą jakością, co znajduje odzwierciedlenie w sile uderzenia, jaką są w stanie wytrzymać, plastyczności, wytrzymałości i innych właściwościach mechanicznych. Ogólna średnica zasuwy ze stali kutej NPT nie przekracza DN80, a większość z nich to konstrukcje o zmniejszonej średnicy. Natężenie przepływu jest nieco mniejsze niż w przypadku zasuw ze staliwa o tej samej średnicy, ale zakres ciśnienia i temperatury, jaki mogą wytrzymać, jest wyższy niż w przypadku zasuw ze staliwa, a skuteczność uszczelnienia jest znacznie lepsza niż w przypadku zasuw ze staliwa , o dłuższej żywotności, a kierunek przepływu medium nie jest ograniczony jak w przypadku innych zasuw.

Standardy wdrożeniowe

Standardy projektowe	API602, ASME 16.34, BS 5352, BS 6364;
Standardy kołnierzy	Końcówki do wspawania z gniazdem SW zgodnie z ASME B16.11, Końcówki BW z ASME B16.25, Złącza gwintowane NPT zgodnie z ASME B1.20.1
Metody połączenia	SW, NPT, BW,
Testowanie i akceptacja	API 602/API 598
Długość konstrukcyjna	Mufa do spawania/gwintowana końcówka z kutej stali, długość konstrukcji zasuwy zgodna ze standardami fabrycznymi
Poziomy ciśnienia i temperatury	ASME B16.34,
Niskie standardy wycieków	ISO 15848-1, API 622
Konstrukcja antykorozyjna	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS1/4″~NPS3″ DN6~DN80
Zakres ciśnienia	CL150 ~ CL2500 PN10 ~ PN420
Zakres temperatur	；-40°C ~ +600°C
Zakres zastosowań	Woda wodociągowa, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, energia elektryczna, przemysł stoczniowy, metalurgia, energetyka itp.
Tryb jazdy	Turbinowa, pneumatyczna, elektryczna
Korpus zaworu/pokrywa zaworu	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Stop 20, Monel
Płyta zaworowa/gniazdo zaworu	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Stop 20, Monel
Trzpień zaworu	F6A F304 F316 F51 F53 Monel K500...
Nakrętka trzonka zaworu	Stop miedzi...
Uszczelka	Elastyczny grafit, grafitowe uszczelnienie azbestowe, politetrafluoroetylen...

Funkcje wydajności

1. Zasuwa zasuwowa ze stali kutej NPT jest kuta i istnieją trzy rodzaje uszczelek wnękowych:
Pokrywa przykręcana oznacza, że korpus zaworu i pokrywa są połączone śrubami i nakrętkami, a uszczelka jest uszczelniona. Pierścienie metalowe można również wykorzystać do połączenia zgodnie z indywidualnymi wymaganiami.
Spawana pokrywa oznacza, że korpus zaworu i pokrywa są połączone gwintami i całkowicie zespawane. W przypadku dostosowania można zastosować całkowicie spawane połączenie.
Wnęki o masie 900 funtów, 1500 funtów i 2500 funtów przyjmują samozaciskową strukturę uszczelniającą, a skuteczność uszczelniania wzrasta wraz ze wzrostem ciśnienia wewnętrznego, przy wysokiej niezawodności.
2. Kanał jest gładki, współczynnik przepływu jest mały, a powierzchnia uszczelniająca jest mniej erozji i erozji przez medium.
3. Powierzchnia uszczelniająca wykonana jest ze stali stopowej lub twardego stopu, który ma dobrą odporność na zużycie i ścieranie.
4. Szczeliwo wykonane jest z elastycznego grafitu, który jest niezawodny i elastyczny w działaniu.
5. Kierunek przepływu medium nie jest ograniczony, nie występują zakłócenia ani spadki ciśnienia.
6. Wymiana i konserwacja uszczelnienia mogą być przeprowadzane w stanie wyłączenia online bez wpływu na działanie systemu.
7. Prosty kształt, krótka długość konstrukcji, dobra przetwarzalność produkcyjna i szeroki zakres zastosowań.
