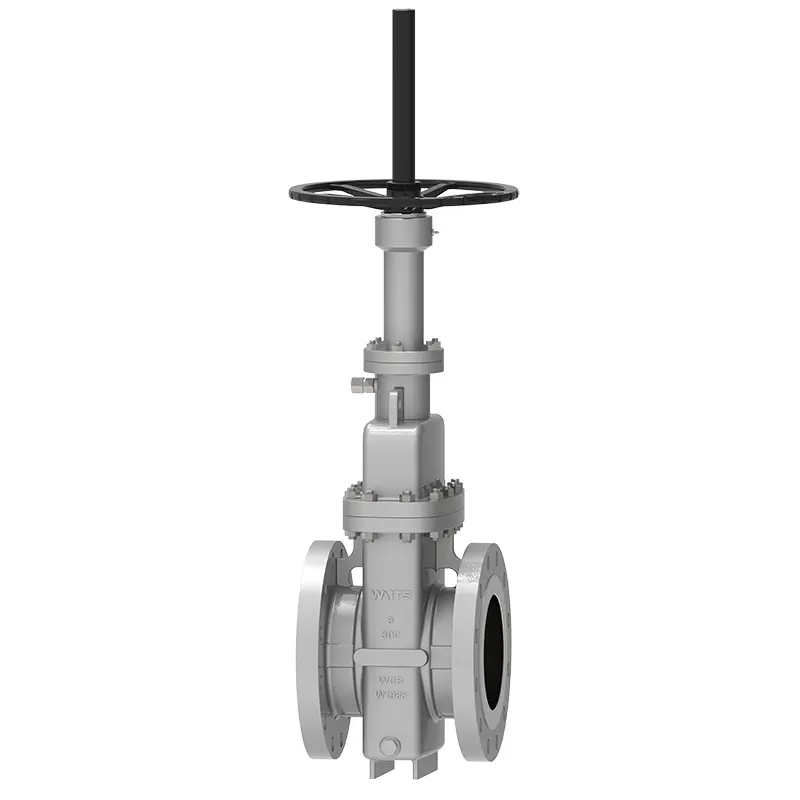

Płaska zawór bramki pojedynczej krążka

Płaska zawór bramki pojedynczej dysku to zawór przesuwany z bramą równoległej jako część zamykająca. Jego część zamykająca jest pojedynczą bramą, a siła prasowa bramy do gniazda zaworu jest kontrolowana przez średnie ciśnienie działające na pływającą bramę lub siedzisko zaworu pływającego. Płaska zawór bramki opracowany i wyprodukowany przez Waits ma charakterystykę elastyczności i obciążenia wstępnego, fotela zaworu konstrukcyjnego z jednoczesnym uszczelnieniem siedzeń uszczelniających w górę i dolnej części, siedzisko zaworu z funkcją samoczyszczącego, a siłownik zaworu i zaworów są niezależne. Zgodnie z wymaganiami klienta brama można podzielić na typy z otworami dywersji, bez otworów dywersyjnych, regulowanej bramy itp.

Standardy wdrażania

Aplikacja

Funkcje wydajności

Istnieją trzy rodzaje struktur ciała zaworów: odlewanie, spawanie i kucie.
Płaski zawór bramki pojedynczej krążki przyjmuje konstrukcję z uszczelką O-ring i pływającego gniazda zaworu z obciążeniem wstępnym, co sprawia, że ​​płaski zawór bramki uszczelniono na wlocie i wylotu. A moment otwierający i zamykający tę strukturę wynosi tylko 1/2 zwykłego zaworu, więc zawór można łatwo otworzyć i zamykać. Siedziba zaworu przyjmuje miękki pierścień uszczelniający, który ma podwójną uszczelnienie miękkiej powierzchni uszczelniającej do metalu i metalu do metalu, a miękka powierzchnia uszczelniająca również wyciera brud. Po jednej stronie zaworu znajduje się zawór wtrysku smaru, a smar wchodzi na powierzchnię uszczelniającą przez wtryskiwacz smaru i otwór wtrysku tłuszczu na gniazdku zaworu, aby osiągnąć efekt uszczelnienia awaryjnego. Aby przedłużyć żywotność serwisową, brama jest wyposażona w otwór prowadzącego, aby chronić powierzchnię uszczelniającą przed średnią erozją i zawsze pasuje do powierzchni uszczelnienia, niezależnie od tego, czy zawór jest w pełni otwarty, czy w pełni zamknięty. Gdy zawór jest w pełni otwarty, kanał zaworu jest gładki i prosty, współczynnik odporności na przepływ jest wyjątkowo mały i prawie nie ma utraty ciśnienia. Rurociąg można wyczyścić za pomocą środka do czyszczenia rur.
Ten pojedynczy zawór płaskiej bramki przyjmuje strukturę pakowania o zdolności samowystarczalności, nie musi być często regulowana i jest niezwykle łatwa do otwarcia i zamknięcia. Wydajność uszczelnienia jest niezawodna, a pakowanie jest wyposażone w pomocniczą strukturę wtrysku smaru uszczelniającego, która rozwiązuje problem, że pakowanie zaworów ogólnych najprawdopodobniej wycieknie. Po zamknięciu zaworu wysokie ciśnienie w jamie wewnętrznej można automatycznie rozładować, aby zapewnić bezpieczne użycie. Produkt jest w pełni zamkniętą strukturą o dobrej wydajności ochrony i może być stosowany w warunkach na każdą pogodę. Zawór jest wyposażony w wskaźnik położenia, aby pokazać pozycję otwierania i zamykania zaworu. Górny typ ładowania może zaoszczędzić czas i koszty podczas konserwacji.
