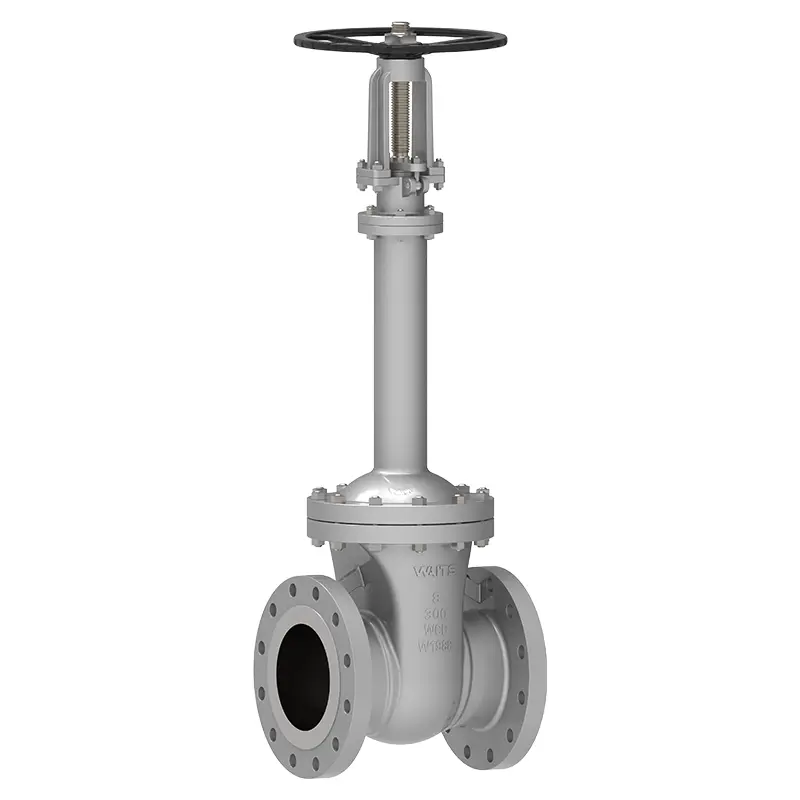

ZAWÓR BATE BIELOWSKI

Jeśli szukasz zaworu bramy wysokiej jakości, oczekiwania może być twoim zaufanym wyborem. Jako doświadczony producent i dostawca zaworów w branży, produkowane przez nas zawór bramki mieszka jest szeroko stosowany w ogrzewaniu miejskim, przenoszeniu gazowym, rurociągach parowych i projektach dotyczących ochrony wody na dużą skalę i został uznany przez klientów w wielu krajach Europy i na Bliskim Wschodzie.

Wyślij zapytanie

Opis produktu

Zawór bramki mieszka tworzy metalową barierę między pożywką płynną a atmosferą poprzez automatyczne spawanie toczenia, który jest projektem chroniącym trzpień zaworu przed wyciekiem.
Struktura mieszków jest używana w środku, a dolny koniec mieszków ze stali nierdzewnej jest przyspawany do łodygi zaworu, aby zapobiec korozji płynu procesowego. Drugi koniec jest umieszczany między korpusem zaworu a pokryciem zaworu, tworząc uszczelnienie statyczne. Projekt podwójnego uszczelnienia jest bezpieczniejszy. Jeśli mieszki się nie powiedzie, pakowanie łodygi zaworu uniknie również wycieku.
Mieszki są przyspawane do łodygi zaworu, aby utrzymać stabilną wydajność roboczą i uniknąć wibracji łodygi zaworu spowodowanego wibracją złącza zaworu. Zawór bramki mieszka jest najbardziej odpowiedni dla rurociągów z parą, łatwopalnym, wybuchowym, oleju cieplnym, wysokiej czystości, toksycznych i innych mediów.

Standardy wdrażania

Standardy projektowe	DIN3356, ASME B16.34
Standardy kołnierza	DIN2543-2545, ASME B16.5, ASME B16.47
Metody połączenia	RF,
Testowanie i akceptacja	Din3230, Fire 598
Długość strukturalna	DIN3203, ASME B16.10
Oceny ciśnienia i temperatury	ASME B16.34 、
Test ogniowy	API607, API6FA
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0103, NACE MR 0175

Aplikacja

Rozmiar	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Zakres ciśnienia	CL150 ~ CL1500 PN10 ~ PN260
Zakres temperatur	-20 ℃ ~ 350 ℃
Zakres aplikacji	Woda z kranu, ścieki, budownictwo, ropa naftowa, przemysł chemiczny, żywność, medycyna, tekstylia, elektryczność, budowa statku, metalurgia, system energetyczny itp.
Tryb napędu	Koło ręczne, koło stożkowe, elektryczne, pneumatyczne itp.
Okładka zaworu/pokrywa zaworu	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel ...
Powierzchnia uszczelniająca	Nadwozie, okładzinę na bazie żelaza, strój okładzinowy na twardym stopniu
STEM VALVE	F6A F304 F316 F51 F53 MONEL K500
Nakrętka łodygi zaworu	Stop miedziany
Uszczelka	Elastyczny grafit, pakowanie azbestu grafitowego, politetrafluoroetylen ...

Funkcje wydajności

Zalety
1. Zawór bramki mieszka ma rozsądną konstrukcję, niezawodną wydajność uszczelnienia i piękny wygląd;
2. Powierzchnia uszczelniająca jest przyspawana twardym stopem opartym na CO, który jest odporny na zużycie, odporny na korozję, odporny na tarcia i ma długą żywotność;
3. Miecznik zaworu jest hartowany i azotowany na powierzchni, który ma dobrą odporność na korozję i tarcia;
4. Projekt podwójnego uszczelnienia jest przyjmowany, a wydajność jest bardziej niezawodna;
5. Wskazanie pozycji podnoszenia trzonu zaworu jest bardziej intuicyjne;
6. Materiał części, kołnierza i liczby spawania tyłka można rozsądnie wybrać zgodnie z rzeczywistą sytuacją lub wymaganiami użytkownika, aby zaspokoić różne potrzeby inżynieryjne.

Cechy:
1. Projekt podwójnego uszczelnienia to pakowanie łodygi zaworu + zaworu. Jeśli mieszki się nie powiedzie, pakowanie łodygi zaworu również uniknie wycieku;
2. Brak utraty płynu i niskiej utraty energii;
3. Długa żywotność, która pomaga zmniejszyć liczbę konserwacji;
4. Basowe siedzenie z ośrodkiem gazowym przyjmuje miękki materiał uszczelniający PTFE, który pomaga poprawić uszczelnienie zaworu bramkowego mieszka;
5. Sida zaworu przyjmuje stożkowe uszczelnienie twarde, które jest odporne na wysoką temperaturę i ma dobrą szczelność;

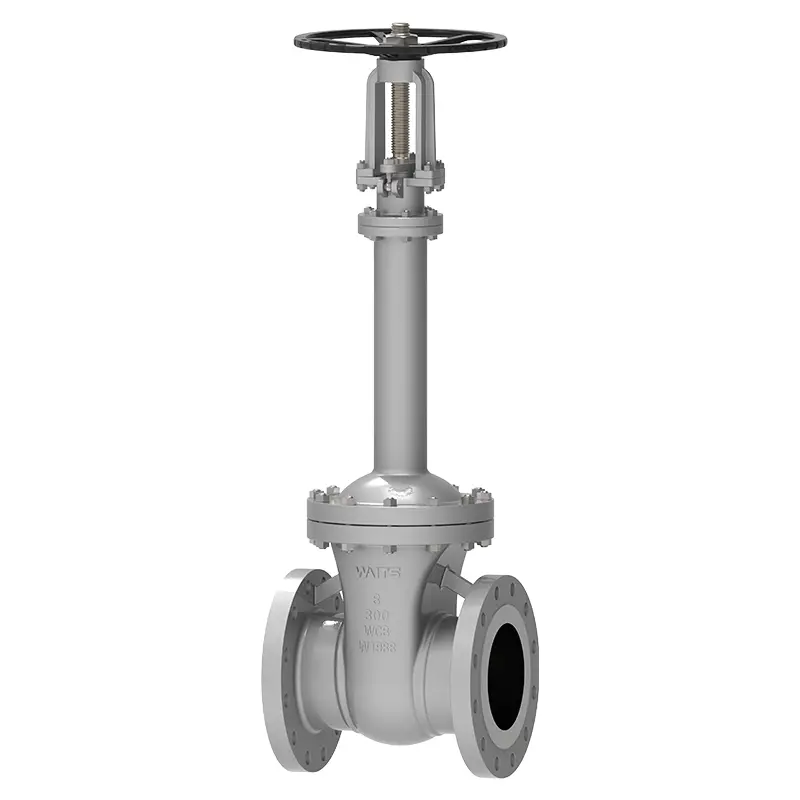

Bellows Gate Valve
