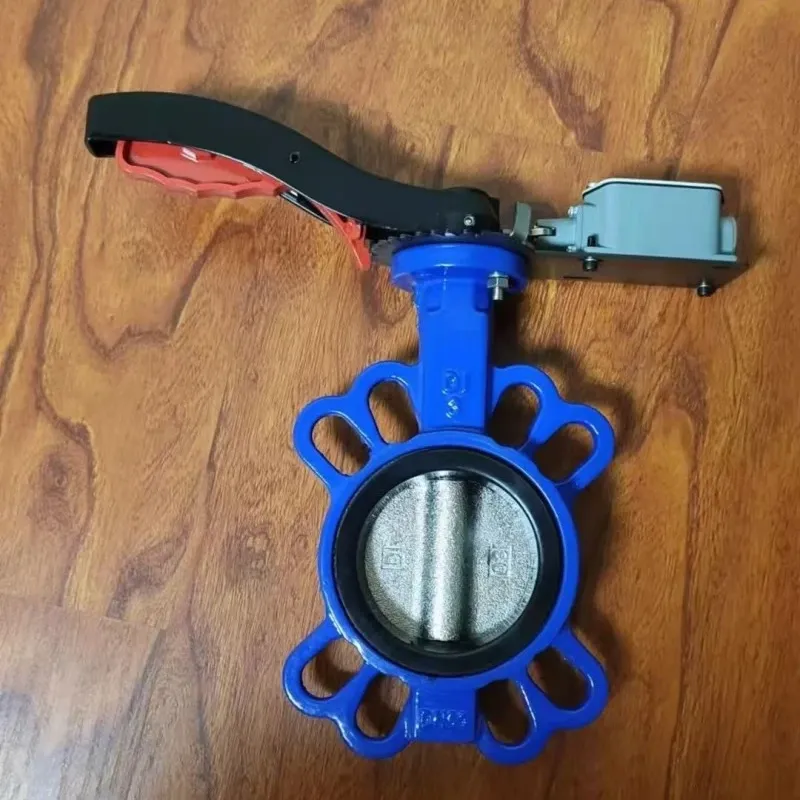

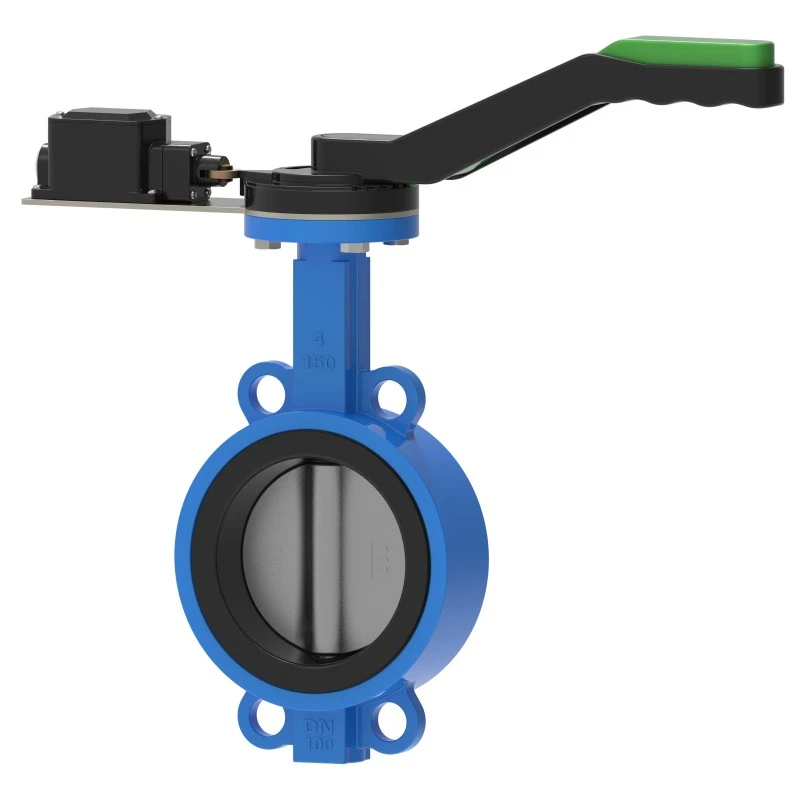

Aktywny dotykowo zawór motylkowy uruchamiany sygnałem dźwigni

Dźwigniowy zawór motylkowy z pojedynczą dźwignią Waits Valve (aktywowany dotykiem) oferuje zwartą konstrukcję, doskonałą kontrolę przepływu i opłacalną cenę, co czyni go kluczowym urządzeniem regulacyjnym w przemysłowych systemach rurociągów. Ta seria zaworów motylkowych wykorzystuje konstrukcję sterowaną ręcznie, bez sprzęgła, nie wymagającą dźwigni, sprzęgieł ani hamulców i może być sterowana ręcznie z napięcia sieciowego.

Funkcje i zalety:

Szeroka gama rozmiarów

Nienawrotny napęd przekładni ślimakowej

Intuicyjny mechaniczny wskaźnik położenia dokładnie wskazuje położenie zaworu.

Modele standardowe wyposażone są w grzałkę antykondensacyjną i dwa pomocnicze wyłączniki krańcowe. Stopień ochrony: IP67

Przepustnica płytkowa uruchamiana pojedynczo z dźwignią (uruchamiana dotykowo) to zawór przykręcany pomiędzy dwoma kołnierzami rurowymi. Tarcza obraca się wokół własnej osi w zakresie od 0° do 90°, umożliwiając kontrolę otwierania i zamykania. Charakteryzuje się zwartą konstrukcją, lekkością (tylko 30% do 50% zasuwy o podobnej wielkości) i szybkością działania. Jego podstawowe cechy konstrukcyjne obejmują:

Materiał korpusu: Żeliwo szare (HT200/HT250), żeliwo sferoidalne (QT450-10) lub stal nierdzewna. Nadaje się do rur o średnicach od DN50 do DN600.

Podłączenie: Nie posiada wbudowanego kołnierza i jest mocowane pomiędzy kołnierzami rur za pomocą długich śrub, co oszczędza przestrzeń montażową i zapewnia wyrównanie kołnierzy.

Typ uszczelnienia:

Uszczelnienie miękkie: Krawędź dysku jednokierunkowego zaworu motylkowego z dźwignią (aktywowanego dotykiem) jest pokryta uszczelką gumową lub PTFE. Wyciek w temperaturze pokojowej odpowiada klasie VI (≤0,1% x DN) i jest odpowiedni dla temperatur od -20°C do 150°C.

Funkcje wydajności

Gdy jest całkowicie otwarty, grubość dysku stanowi jedyny opór przepływu, zmniejszając spadek ciśnienia do 1/3 spadku ciśnienia na zasuwie o tej samej specyfikacji i zapewniając doskonałą liniowość regulacji przepływu.

Zawór motylkowy z pojedynczą dźwignią (aktywowany dotykiem) wykorzystuje konstrukcję potrójnie mimośrodową (taką jak HH44X), aby uzyskać otwieranie i zamykanie zerowego tarcia, wydłużając jego żywotność 3-5 razy w porównaniu z tradycyjnymi przepustnicami.

Aplikacje

Dźwigniowy zawór motylkowy z pojedynczą dźwignią (aktywowany dotykiem) może być stosowany w przemyśle petrochemicznym, takim jak rurociągi rafineryjne naftowe i gazowe (klasa 150-600) oraz na wlotach i wylotach zbiorników magazynujących kwasy i zasady.

Regulacja wody zasilającej kocioł, kontrola wody obiegowej w wieży chłodniczej (preferowane są uszczelnienia twarde dla DN200 i większych).

Zapobieganie przepływowi zwrotnemu na wylocie pomp pożarniczych, centralne instalacje wodne klimatyzacji w wysokich budynkach.
