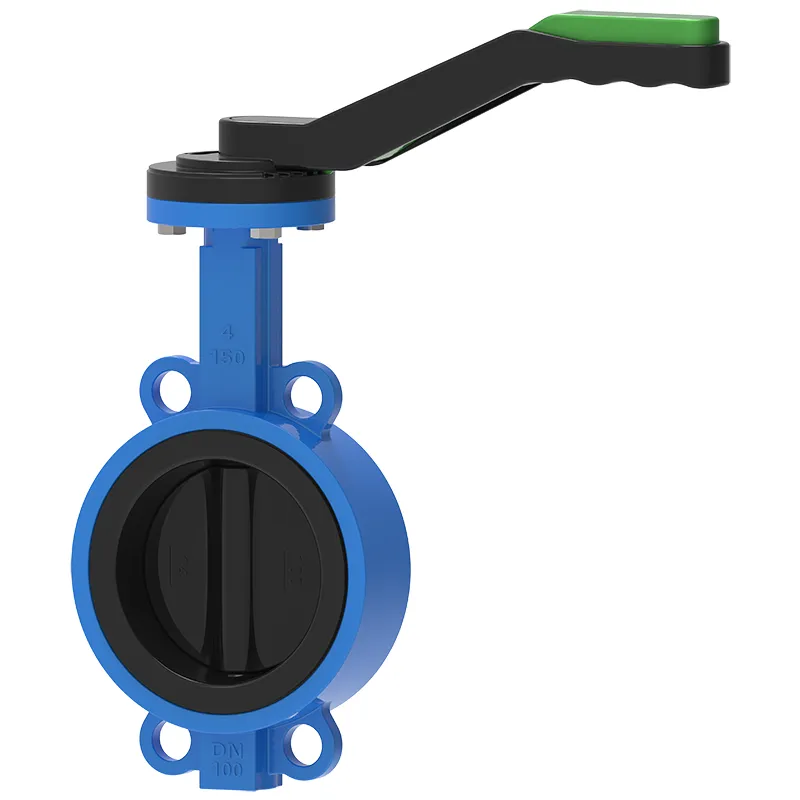

Dźwignia Wafer Koncentryczny zawór motylkowy Dysk wyłożony gumą

Przepustnica płytkowa z dźwignią firmy Waits Valves to niedrogie urządzenie sterujące przepływem, które może zapewniać funkcje odcinania i dławienia w systemach średniego i niskiego ciśnienia. Pozwala na zastosowanie kompaktowego korpusu zaworu typu waflowego, który jest wygodny w montażu pomiędzy kołnierzami i jest wyposażony w ręczną dźwignię lub mechanizm przekładniowy. Jest on również pokryty elastyczną wykładziną gumową (zwykle monomer etylenowo-propylenowo-dienowy (EPDM), kauczuk nitrylowy (NBR) lub inne elastomery), która może zapewnić szczelność korpusu zaworu i chronić go przed erozją ze strony mediów korozyjnych. Tarcza zaworu obraca się o 90 stopni, aby kontrolować przepływ płynu przy minimalnym spadku ciśnienia i momencie obrotowym.

Wyślij zapytanie

Opis produktu

Zawory Waits oferują trwałą przepustnicę płytkową z dźwignią do montażu kołnierzowego na rurach; Koncentryczna konstrukcja dysku zaworu; Z wymienną podszewką. Dzięki naszym umiejętnościom zawodowym w tej dziedzinie, zawory te mogą być stosowane w wieżach chłodniczych, zastosowaniach w ściekach, uzdatnianiu wody, tamach, głównych rurociągach gazowych i liniach serwisowych, stacjach wspomagających, elektrowniach i przemyśle gazociągów. Mamy ponad dziesięcioletnie doświadczenie w eksporcie handlu zagranicznego, dlatego z pewnością dostarczymy te produkty naszym klientom w wyznaczonym terminie.

Gumowa wyściółka zaworu motylkowego z dźwignią jest trwała i łatwa w użyciu, co może zmniejszyć zużycie wewnętrzne i wydłużyć żywotność, co czyni go niezawodnym wyborem w przypadku częstych operacji włączania i wyłączania. Opływowa konstrukcja upraszcza konserwację, a lekka konstrukcja doskonale nadaje się do instalacji o ograniczonej przestrzeni.

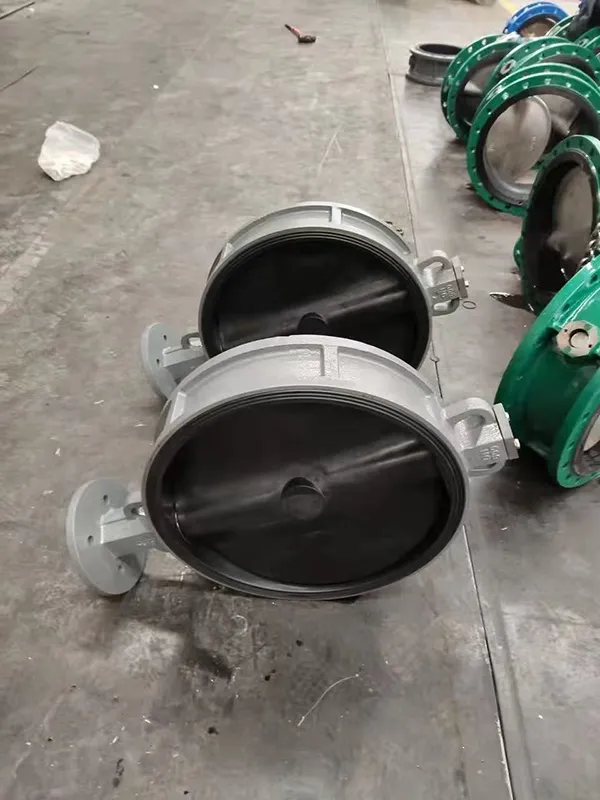

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Funkcja

Przepustnica płytkowa dźwigniowa o kształcie cylindrycznym, o krótkiej długości osiowej i wewnętrznej przepustnicy.

Płytka motylkowa napędzana jest przez trzpień zaworu. Obrót o 90° może zakończyć otwieranie i zamykanie. Zmiana kąta odchylenia płytki motylkowej może kontrolować przepływ medium.

Ten zawór motylkowy charakteryzuje się prostą konstrukcją, niewielkimi rozmiarami i niewielką wagą. Ma doskonałą kontrolę przepływu i skuteczność uszczelniania i jest szeroko stosowany w różnych przemysłowych systemach rurociągów.

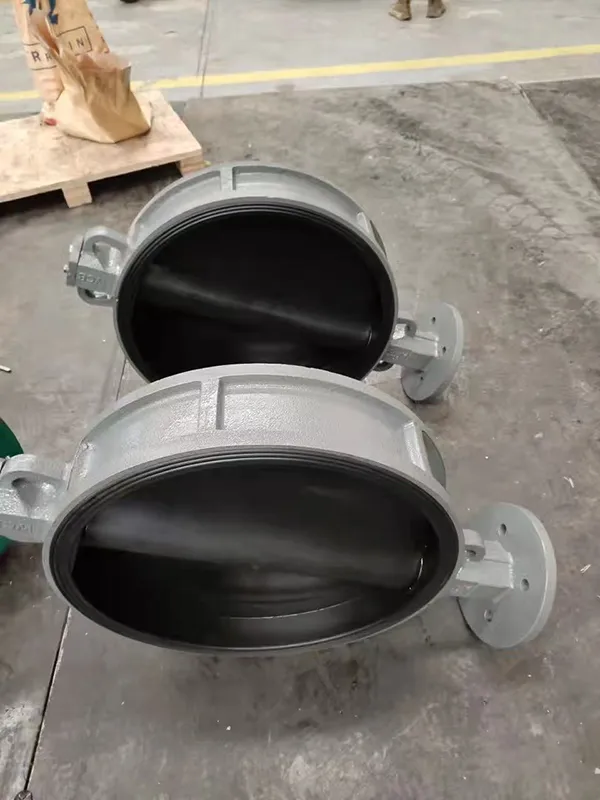

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Specyfikacja

Korpus: żeliwo (GG25), żeliwo sferoidalne (GGG40/50), stal węglowa (WCB A216), stal nierdzewna (SS304 / SS316 / SS304L/SS316L), stal nierdzewna duplex (2507/1.4529), brąz, stop aluminium.

Gniazdo zaworu Kauczuk nitrylowo-butadienowy (NBR), monomer etylenowo-propylenowo-dienowy (EPDM)/monomer etylenowo-propylenowo-dienowy ziem rzadkich (REPDM), politetrafluoroetylen (PTFE)/ politetrafluoroetylen z recyklingu (RPTFE), kauczuk fluorowy (Viton), kauczuk chloroprenowy (neopren), hypalon, kauczuk silikonowy Silikon, sulfonian perfluorooktanu (PFA).

Trzpień zaworu stal nierdzewna 416 (SS416), stal nierdzewna 431 (SS431), stal nierdzewna 304 (stal nierdzewna SS304, stal nierdzewna 316 (SS316), stal nierdzewna duplex (SS304 / SS316 / SS304L/SS316L), stal nierdzewna duplex (2507/1.4529), brąz, powłoka (DI/WCB/SS) (powłoka epoksydowa/nylon /EPDM/NBR/PTFE/PFA)

Tuleja: PTFE, brąz

O-ringi: NBR, EPDM, FKM

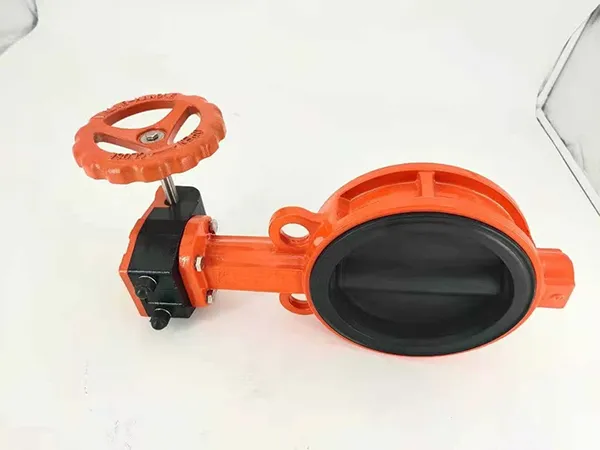

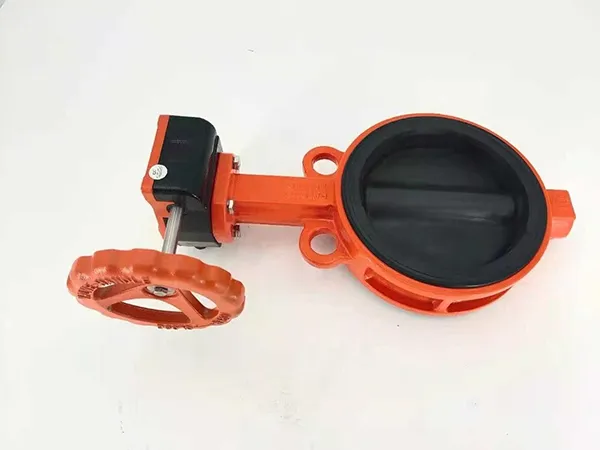

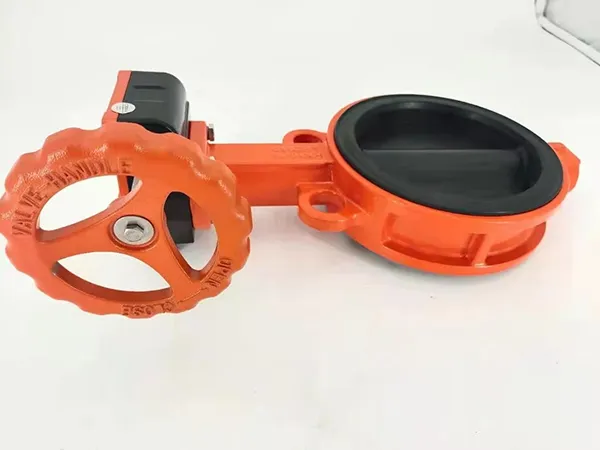

Tryb pracy: dźwignia ręczna, skrzynia biegów, siłownik elektryczny/pneumatyczny/hydrauliczny
