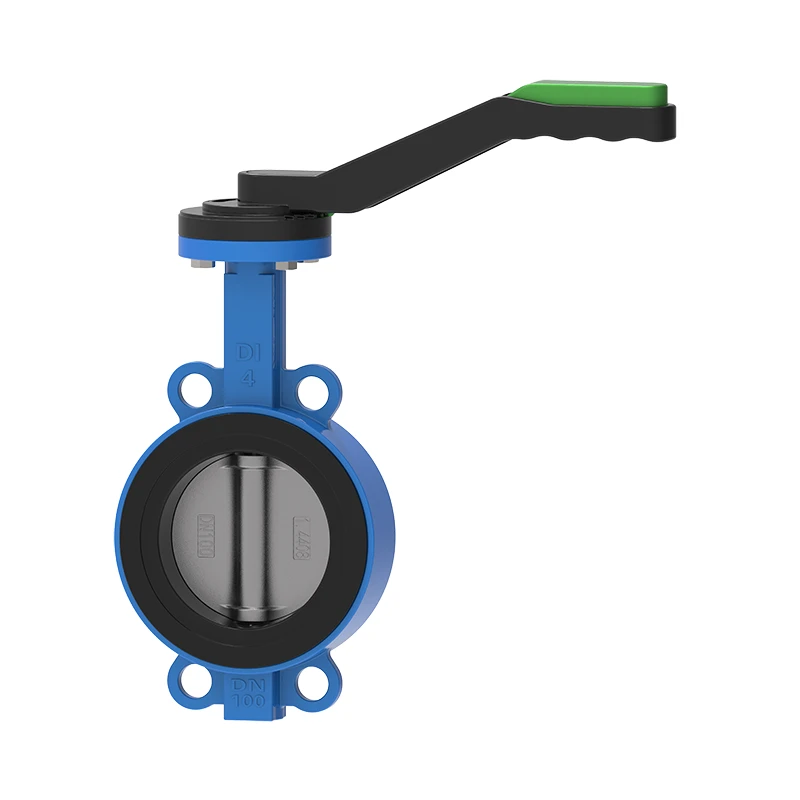

Koncentryczny zawór motylkowy z dźwignią

Możesz poznać trwały zawór motylkowy z dźwignią waflową, o którym chcesz się dowiedzieć, w Waits Valve. Zawory te są genialnie zaprojektowane, kompaktowe i lekkie, a inżynierowie mogą je łatwo zainstalować pomiędzy kołnierzami. Zawory te zostały zaprojektowane specjalnie z myślą o ograniczeniach fizycznych i mogą zapewniać kontrolę odcięcia lub dławienia w przód bez żadnych obaw w zastosowaniach wodnych, chemicznych i przemysłowych. Oferujemy różnorodne materiały, rozmiary i opcje siłowników! Zapraszamy do zapoznania się z naszą witryną internetową www.waitsvalve.com. Jeśli nie masz pewności, czego potrzebujesz, skontaktuj się z naszymi ekspertami za pośrednictwem poczty elektronicznej, a my zapewnimy pomoc lub zorganizujemy zakup, aby dostosować odpowiedni zawór, którego potrzebujesz.

Zawór motylkowy z dźwignią jest rodzajem przepustnicy, która jest zwykle miękko uszczelniona, z powierzchnią uszczelniającą wykonaną z gumy lub tworzywa fluoroplastycznego jako materiałem uszczelniającym oraz płytką zaworu i trzpieniem wykonanym ze stali węglowej lub stali nierdzewnej. Ze względu na ograniczenia materiału powierzchni uszczelniającej, przepustnica z zaciskiem uchwytowym nadaje się tylko do mediów płynnych, takich jak woda, gaz, olej itp. o temperaturach ≤ 80-120 ℃.

Szczegół:

Zawór motylkowy z dźwignią jest ogólnie odpowiedni tylko do zaworów o małej średnicy, to znaczy zaworów o średnicy mniejszej lub równej DN200 mm. Ze względu na stosunkowo niewielki moment obrotowy małego kalibru otwieranie i zamykanie zaworu można bezpośrednio sterować ręcznie. Jeżeli średnica jest większa niż 200mm, w zależności od konkretnej wielkości średnicy, należy wyposażyć głowicę turbiny, urządzenie pneumatyczne lub urządzenie elektryczne.

Ze względu na miękką uszczelkę przepustnicy przepustnicy z zaciskiem uchwytu, podczas instalacji i użytkowania zawór musi być otwarty pod pewnym kątem, zwykle w zakresie 5–10 °, a guma na powierzchni uszczelniającej nie może znajdować się w stanie ściśniętym przez długi czas.

Funkcja:

Zawór motylkowy z dźwignią waflową firmy Weitz charakteryzuje się zwartym układem konstrukcyjnym i lekkimi produktami.

Zawór motylkowy z dźwignią ma konstrukcję uszczelniającą w linii środkowej, z małym momentem otwierającym i zamykającym, co pozwala zaoszczędzić czas i wysiłek podczas pracy.

Korpus zaworu wykonany jest ze stali nierdzewnej 304 odpornej na korozję kwasową i zasadową, a gniazdo zaworu wykonane jest z PTFE. Materiał ten nadaje się obecnie do rurociągów transportujących rozcieńczone kwasy i zasady w przemyśle chemicznym, w zakresie temperatur -30 ℃ ~ 180 ℃. Może pracować stabilnie w warunkach korozyjnych, zapewniając ciągłość i bezpieczeństwo chemicznego procesu produkcyjnego

Materiał powierzchni uszczelniającej jest łatwy do wymiany, odporny na starzenie i słabą korozję oraz ma długą żywotność.

Aplikacja

Chemia, ropa naftowa, energia elektryczna, tekstylia, papiernictwo, zaopatrzenie w wodę i odprowadzanie wody budowlanej itp. Zawór motylkowy z dźwignią jest stosowany w systemach inżynieryjnych do transportu różnych żrących i niekorozyjnych mediów płynnych w rurociągach, do włączania/wyłączania normalnej temperatury i ciśnienia mediów rurociągowych, a także może być używany do regulacji przepływu.
