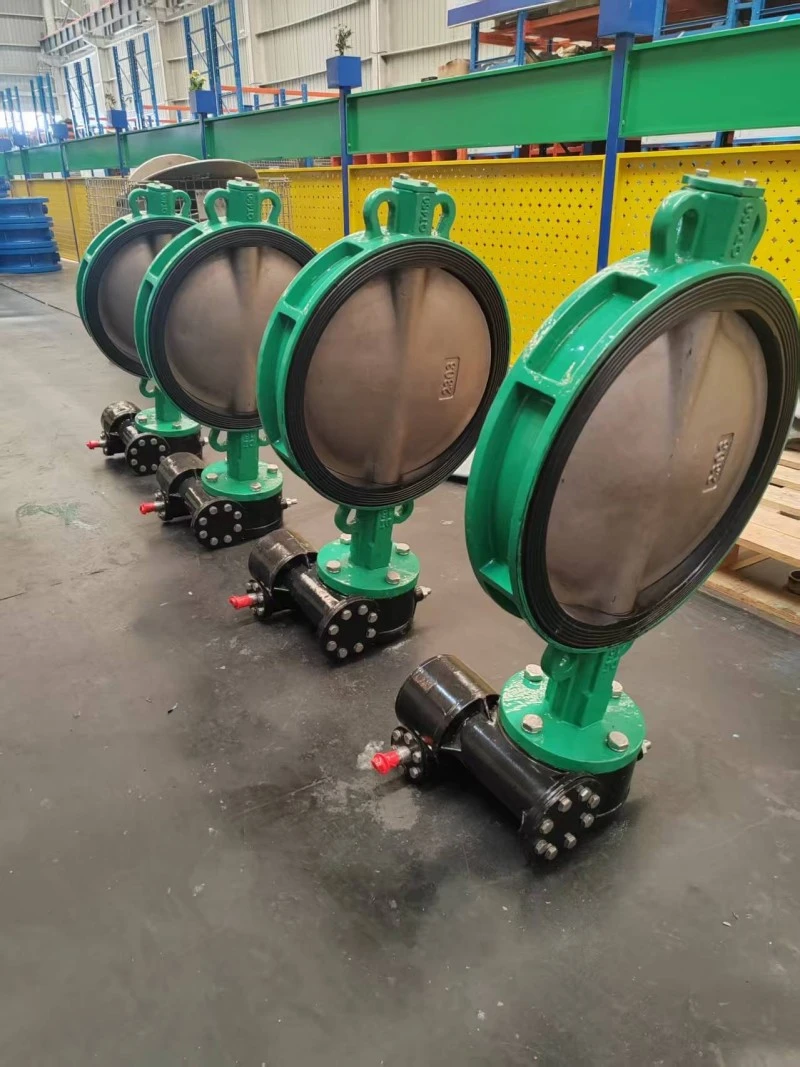

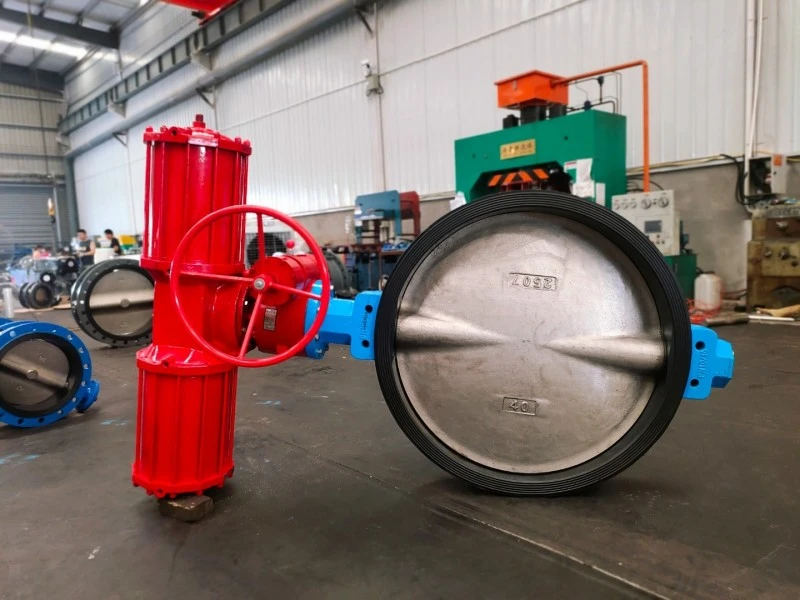

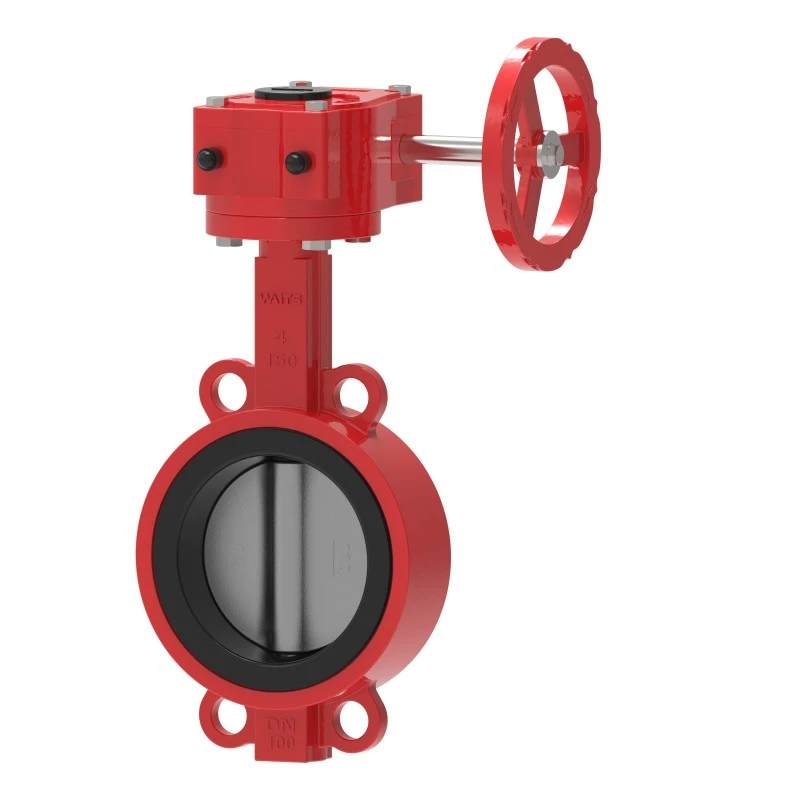

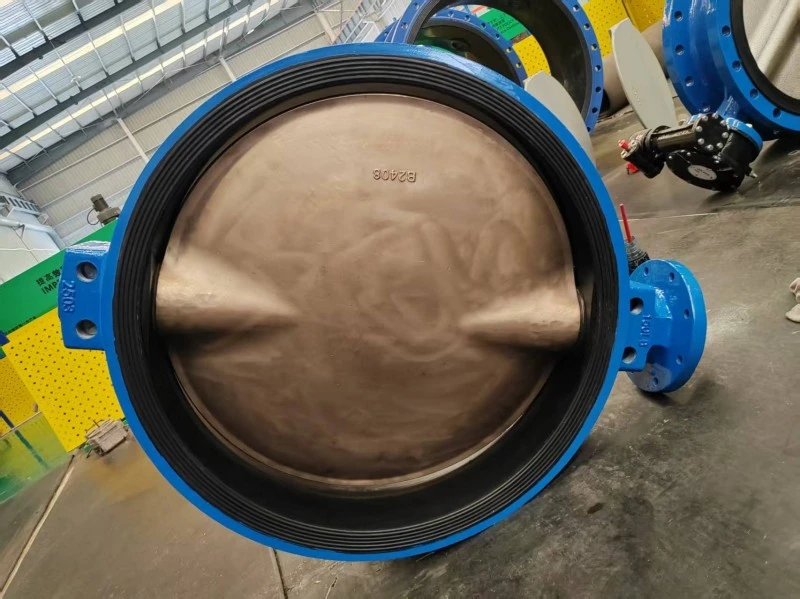

Zawór motylkowy waflowy przekładni przeciwpożarowej

Zawór motylkowy waflowy Fire Gear firmy Waits Valve jest podstawowym produktem mojej serii przeciwpożarowej i uzyskał certyfikat ISO 9001 od DNV, Bureau Veritas, ABS i Lloyds. W tej serii zaworów motylkowych zastosowano wysokiej jakości korpus i płytę zaworu B148 C9500, a także trzpień zaworu Monel K500. Jeśli masz inne wymagania, skontaktuj się z nami!

Płyta motylkowa znajduje się na środku rurociągu, a pręt przechodzący przez płytkę motylkową jest podłączony do siłownika na zewnątrz zaworu. Siłowniki obrotowe mogą ustawić płytkę motylkową równolegle lub prostopadle do kierunku przepływu płynu. W przeciwieństwie do zaworów kulowych, przepustnice zawsze znajdują się w zasięgu przepływu płynu, więc niezależnie od położenia zaworu, w płynie nastąpi spadek ciśnienia.

Funkcja:

Zawór motylkowy z przekładnią przeciwpożarową spełnia lub przekracza wymagania norm EN 593 i MSS SP-67.

Konstrukcja dysku zaworu siarkowego zapewnia hermetyczne zamknięcie.

Zawór motylkowy waflowy Fire Gear nadaje się do użytku wewnątrz i na zewnątrz.

Wskaźnik położenia w kształcie flagi.

Wbudowany przełącznik monitorujący.

Rozmiar końca rowka powinien być zgodny z normą AWWA C606 lub innymi normami IPS dotyczącymi rurociągów.

Wymiary zabudowy zgodne ze standardem MSS SP-67.

Certyfikaty UL/ULC 1091, certyfikaty FM 1112, certyfikaty VdS 2100-08en i 3C oraz certyfikaty CNBOP.

Znamionowe ciśnienie robocze:

Certyfikat UL/ULC: 300 psi

Certyfikat FM: 300 psi

Certyfikat VdS i 3C: 16 barów

Opis produktu

Korpus zaworu: żeliwo sferoidalne GGG40/50 lub żeliwo GG25

Trzpień 2-zaworowy: SS420/SS431/SS416

3-Płyta motylkowa: żeliwo sferoidalne, żeliwo. Stal nierdzewna SS304 (CF8).

Gniazdo 4-zaworowe: EPDM lub PTFE

Trzpień zaworu: stal nierdzewna

6-Wewnętrzna i zewnętrzna powłoka z żywicy epoksydowej o grubości większej niż 250 mikronów

7- Metody łączenia: typ zaciskowy, typ oczkowy, typ kołnierzowy

8- Ciśnienie robocze: PN10/16; Zakres rozmiarów: od 2 cali do 72 cali

9- Normy projektowe: DIN, EN558-1, API609; Górny kołnierz: ISO 5211;

10-Tryb pracy: koło ręczne lub przekładnia ślimakowa
