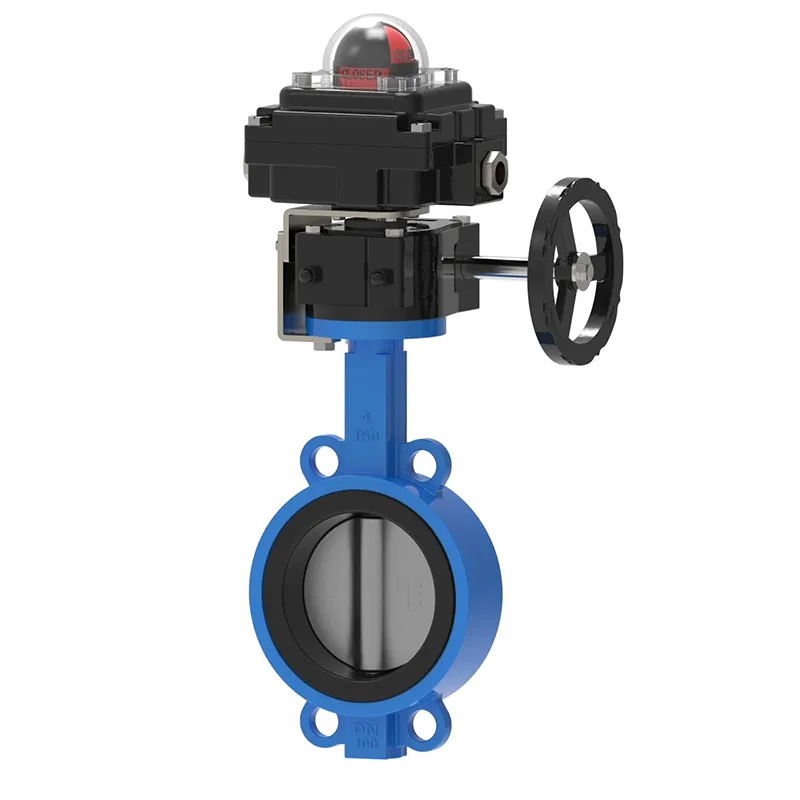

Zawór motylkowy z wyłącznikiem krańcowym

Wysokiej jakości zawór motylkowy z wyłącznikiem krańcowym zaworu Waits służy do zdalnego wskazywania ręcznego położenia zaworu, w tym do dwukierunkowego, jednobiegunowego przełącznika mechanicznego o podwójnym skoku (SPDT), zacisków przewodów, wizualnych lampek kontrolnych, obudowy, instalacji fabrycznej i testowania. Specjalnie zaprojektowany do przepustnic dźwigniowych i przekładniowych.

Wyślij zapytanie

Opis produktu

Ponieważ fabryki i ich procesy stają się coraz bardziej złożone i w coraz większym stopniu opierają się na informacjach zwrotnych z systemów w czasie rzeczywistym, wielu klientów coraz częściej wymaga elektrycznego sprzężenia zwrotnego zarówno w przypadku zaworów ręcznych, jak i automatycznych. Każdy zawór jest inny, dlatego modyfikacja zaworu Waits Zawór motylkowy z wyłącznikiem krańcowym zapewni usługi dostosowane do indywidualnych potrzeb w oparciu o zawory próbne i wymagane skrzynki rozdzielcze.

Korzyść

Niedrogi produkt wskazujący położenie zaworu

Obudowa z klejem topliwym i proszkiem do pieczenia

2-kanałowy przełącznik mechaniczny jednobiegunowy, dwupołożeniowy (SPDT), prąd znamionowy 16 amperów

Stan włączenia/wyłączenia można sygnalizować za pomocą dobrze widocznej kulistej kontrolki

Krzywkę można łatwo wyregulować, a kalibracja na miejscu jest prosta. Żadne narzędzia nie są wymagane.

Dwa złącza kablowe 1/2 cala NPT

Zawór motylkowy z wyłącznikiem krańcowym to ręczny wyłącznik krańcowy odpowiedni do zaworów kulowych i przepustnic o średnicy do 8 cali. Zawór jest zgodny z normą ISO5211, spełnia wymagania NEMA 4X i jest wyposażony we wbudowane urządzenie blokujące. Standardowy wyłącznik krańcowy SPDT 10 amperów przy 120 V AC.

Wyłącznik krańcowy to urządzenie elektromechaniczne, które mechanicznie łączy siłownik z wyłącznikiem elektrycznym. Wyłącznik krańcowy to urządzenie sterujące zasilane ruchem obiektu. Krótko mówiąc, wyłączniki krańcowe mogą monitorować ruch innych obiektów.

Mechaniczne wyłączniki krańcowe charakteryzują się dużą dokładnością i powtarzalnością. Czujniki kontaktowe służą do wykrywania obecności i położenia obiektów w zakładach przemysłowych.

Typy wyłączników krańcowych są zwykle podzielone na cztery kategorie: typ wąsowy, typ rolkowy, typ dźwigni i typ nurnika. Są skonfigurowane jako normalnie otwarte, normalnie zamknięte lub oba. W niektórych zastosowaniach wyłączniki krańcowe zostały zastąpione czujnikami zbliżeniowymi.

Kiedy jakiś przedmiot zetknie się z dźwignią wyłącznika krańcowego (lub tłokiem), dźwignia przesunie się na określoną odległość, aż do aktywacji styku. Przekroczenie zakresu ruchu oznacza przesunięcie dźwigni poza zadaną odległość. główne punkty.

Specyfikacja wyłącznika krańcowego

Ze względu na to, że zawór motylkowy z wyłącznikiem krańcowym jest zaprojektowany do określonych zastosowań, każdy wyłącznik krańcowy wymaga kalibracji w zależności od zastosowania. Proszę zapoznać się z poniższymi parametrami, aby ocenić kompatybilność wyłącznika krańcowego z docelowym zastosowaniem.

Skorupa: Odlew aluminiowy: Uszczelka typu O-ring

Opcjonalne konstrukcje ze stali nierdzewnej 304 i 316

Powłoka: Poliestrowa powłoka proszkowa (godziny)

O-ring: Kauczuk nitrylowy (standard) -25 ℃ -85 ℃ (godzina)

Typ środowiska: 4, 4X, IP67

Klasa przeciwwybuchowości: Cl 1 strefa 1, Ex d IIC T6 Gb

Klasyfikacja regionalna: Nema 4, Nema 7

Zapięcie: stal nierdzewna

Oś: stal nierdzewna Namur

Dwa półcalowe gwinty NPT

Styki listwy zaciskowej: 8

Napięcie robocze: 120VAC, 12VDC, 24VDC
