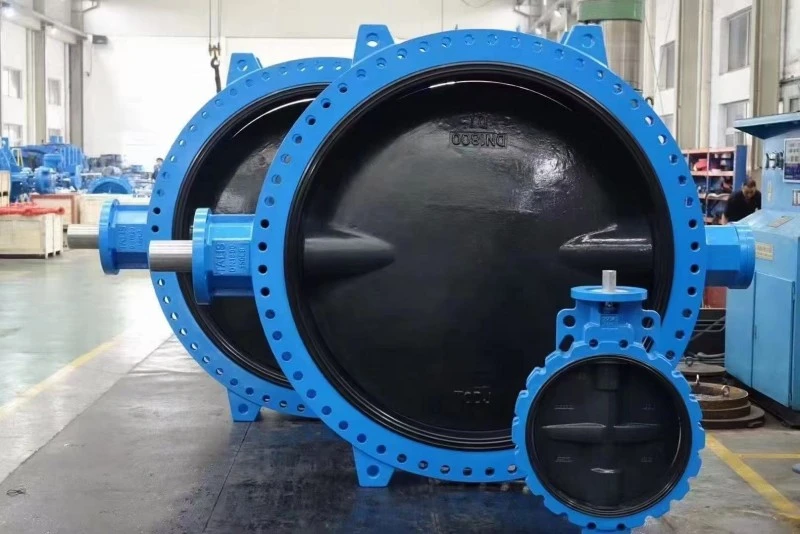

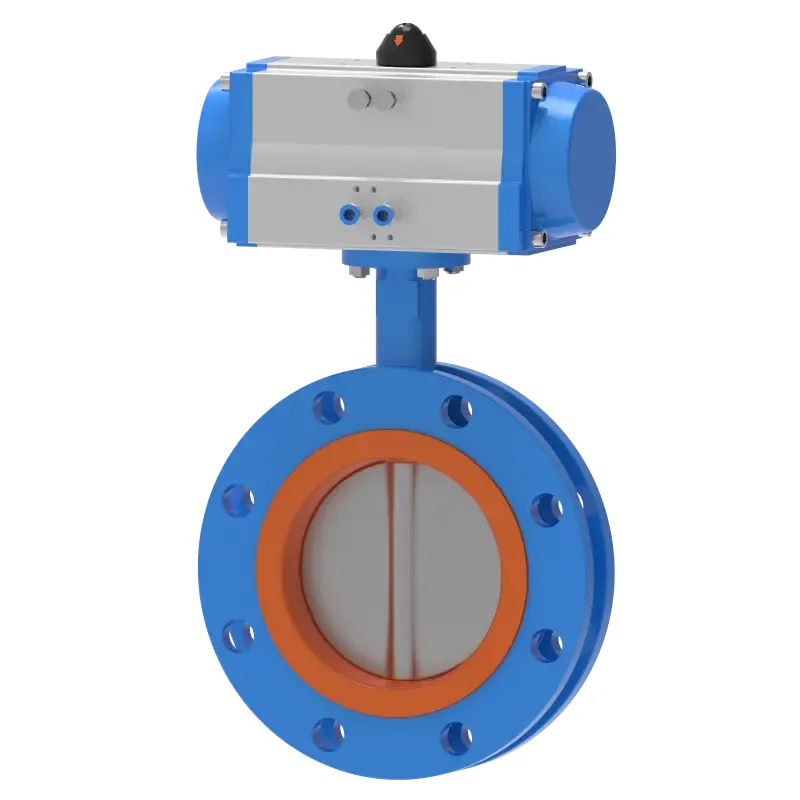

Zawór motylkowy z kołnierzem typu U

Zawór Waits Zawór motylkowy z kołnierzem typu U jest trwały, ma niewielkie rozmiary, jest lekki i składa się tylko z kilku części. Ponadto można go szybko otworzyć i zamknąć. Gdy przepustnica kołnierzowa znajduje się w pozycji całkowicie otwartej, grubość płytki motylkowej stanowi jedyny opór przepływu medium przez korpus zaworu, dlatego spadek ciśnienia generowany przez zawór jest bardzo mały i zapewnia lepszą kontrolę przepływu. Rodzaje uszczelnień przepustnicy kołnierzowej typu U to uszczelnienie elastyczne i uszczelnienie metalowe. Elastyczny zawór uszczelniający, pierścień uszczelniający może być osadzony w korpusie zaworu lub zainstalowany wokół płytki motylkowej.

Funkcja

1. Zawór motylkowy ma prostą konstrukcję, małą objętość, niewielką wagę i składa się tylko z kilku części. Ponadto wystarczy obrócić o 90°, aby szybko otworzyć i zamknąć, co ułatwia obsługę. Jednocześnie zawór ma dobre właściwości kontroli płynu.

2. Konstrukcja jest prosta i zwarta i można ją szybko otwierać/zamykać o 90°.

3. Niezwykle niski moment obrotowy, energooszczędny.

4. Krzywa przepływu zmierza w stronę linii prostej, co wskazuje na doskonałą skuteczność regulacji.

5. Szeroki wybór materiałów, odpowiednich dla różnych mediów.

Wystarczy obrócić o 90 °, aby szybko otworzyć i zamknąć, jest łatwy w obsłudze. Jednocześnie zawór motylkowy z kołnierzem typu U ma doskonałe właściwości kontroli płynu.

Żywotność zaworów z uszczelnieniem metalowym jest zwykle dłuższa niż zaworów z uszczelnieniem elastycznym, ale osiągnięcie całkowitego uszczelnienia jest trudne.

Porównanie przepustnicy kołnierzowej typu U i przepustnicy z podwójnym zaciskiem

1. Materiał (podobieństwo):

Korpus zaworu: żeliwo szare; Żeliwo sferoidalne; Stal węglowa.

Płytka zaworu: żeliwo sferoidalne (niklowane lub pokryte nylonem); stal nierdzewna 304/316; Brąz aluminiowy.

Trzpień zaworu: stal nierdzewna 410/416/304/316.

Gniazdo zaworu: guma EPDM; Kauczuk nitrylowy; teflon; fluorokauczuk; Heparen; Kauczuk chloroprenowy; Metalowe gniazdo zaworu.

2. Ciśnienie (podobieństwo):

KLASA 125/150; PN10/16/25

3. Zakres zastosowania:

Przepustnica kołnierzowa typu U różni się od przepustnic zaciskowych lub z występami tym, że wykorzystuje połączenia kołnierzowe i ma krótszą długość czołową.

Jeżeli do regulacji przepływu konieczne jest zastosowanie przepustnic, najważniejsze jest dobranie odpowiedniego rozmiaru i typu zaworu. Zasada konstrukcyjna przepustnic jest szczególnie odpowiednia do wykonywania zaworów o dużej średnicy. Zawory motylkowe są szeroko stosowane nie tylko w gałęziach przemysłu ogólnego, takich jak ropa naftowa, gaz ziemny, chemia i uzdatnianie wody, ale także w systemach wody chłodzącej w elektrowniach cieplnych.

Jeśli do kontroli przepływu konieczne jest zastosowanie przepustnicy kołnierzowej typu U, najważniejszą rzeczą jest prawidłowy dobór rozmiaru i typu zaworu. Zasada konstrukcyjna przepustnic jest szczególnie odpowiednia do produkcji zaworów o dużej średnicy. Zawory motylkowe są szeroko stosowane nie tylko w gałęziach przemysłu ogólnego, takich jak ropa naftowa, gaz ziemny, chemia i uzdatnianie wody, ale także w systemach wody chłodzącej w elektrowniach cieplnych.
