Trzyczęściowy pneumatyczny zawór pływający (z nawiasem)

Waits Valve Trzyczęściowy pneumatyczny zawór pływający (z nawiasem) to certyfikat ISO i API i ma rygorystyczne testy ciśnienia/uszczelnienia. Pneumatyczny siłownik wykorzystuje wewnętrzną twardą anodowaną i zewnętrzną wytłaczaną obudowę aluminiową z końcowymi nasadkami pokrytych epoksydą. Takie materiały i design są bardzo odporne na korozję. Uważam, że kiedy napotkasz inne proste zawory, będziesz żałować, że nie wybierasz zaworu Waits Valve!

Wyślij zapytanie

Opis produktu

Waits zawór Wysokiej jakości trzyczęściowy pneumatyczny zawór pływający (ze wspornikiem) to trzyczęściowy zawór kulowy pełnego otworu z pneumatycznym siłownikiem, który realizuje dwukierunkowe uszczelnienie pod średnim ciśnieniem poprzez pływającą konstrukcję piłki. Standaryzowana wysoka platforma jest zintegrowana na górnej części trzonu zaworu, która może bezpośrednio instalować siłowniki pneumatyczne stojaka i zębnika lub tłoka. Jest szeroko stosowany w kontroli płynów i wyłączeniu awaryjnego w chemikaliach, energii i innych branżach.

Korpus zaworu i wewnętrzne elementy trzyczęściowego pneumatycznego pływającego zaworu kulowego (ze wspornikiem) są wykonane z 316 stali nierdzewnej, a materiał uszczelniający to PTFE. Wartość ciśnienia tego zaworu wynosi CL150 ~ CL2500 PN10 ~ PN260, a ocena temperatury wynosi -20 ℃ ~ 450 ℃. Trzyczęściowy projekt upraszcza dla Ciebie konserwację, nie usuwając elementów końcowych z rurociągu, oszczędzając czas, wysiłek i pieniądze. To bardzo dobry zawór, zasługujesz na to. Zawór jest wyposażony w podwójnie działający siłownik pneumatyczny i jest wyposażony w podkładkę montażową, która spełnia standard ISO 5211. Siłownik można zainstalować bez połączenia wspornika lub napędu.

Standardy wdrożeniowe-trzyczęściowy pneumatyczny zawór pływający do piłki （z nawiasem ‌）
Standardy projektowe	6d/Fire Fire 608, BS5351
Standard kołnierza	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metody połączenia	RF, BW, SW, NPT, FNPT
Testowanie i akceptacja	Fire 598, EN12266
Długość strukturalna	API6D/ASME B16.10/EN558
Oceny ciśnienia i temperatury	ASME B16.34
Test ogniowy	Fire 6fa, ogień 607
Niskie standardy wycieku	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0175

Zastosowanie trzech części pneumatycznego zaworu pływającego piłki （z nawiasem ‌）
Rozmiar	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Zakres ciśnienia	CL150 ~ CL2500 PN10 ~ PN260
Zakres temperatur	-20 ℃ ~ 450 ℃
Zakres aplikacji	Mające zastosowanie do różnych pożywek, takich jak woda, para, olej, gaz skroplony, gaz ziemny, gaz węglowy, kwas azotowy, kwas octowy, pożywki utleniające, mocznik itp.
Tryb napędu	Hydrauliczna, pneumatyczna, elektryczna, ręczna i robak przekładnia przekładni.
Okładka zaworu/pokrywa zaworu	Odchowy: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Odlewy: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Powierzchnia uszczelniająca	Wzmocniony PTFE, para-polifenylen (RPTFE, PPL), metal
STEM VALVE	‌A182-F6A-F304-F316-F51 17-4ph/xm-19 ...
Piłka	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Pręt	Grafit azbestowy, elastyczny grafit, politetrafluoroetylen

Struktura i podstawowe cechy

1. Ciało zaworu składa się z lewego ciała, prawego ciała i środkowego ciała, połączonych śrubami dla łatwego demontażu, konserwacji i wymiany komponentów wewnętrznych.

2. Floating Ball Project wykorzystuje ciśnienie multimediów do wypychania powierzchni uszczelnienia, osiągając dwukierunkowe uszczelnienie odpowiednie do częstych operacji otwierania/zamykania.

3. Standaryzowana wysoka platforma (zgodna z ISO 5211) jest zintegrowana na górze łodygi zaworu, obsługując bezpośrednią instalację siłowników pneumatycznych (np. Rack-and-Pinion, typy tłoka).

4. Projekt platformy usprawnia instalację siłownika, dostosowuje się do głów pneumatycznych z wielu marek i zmniejsza koszty modernizacji.

5. Korpus zaworu jest powszechnie wykonany ze stali nierdzewnej 304/316L, oferując silną odporność na korozję dla środowisk chemicznych, wody i podobnych środowisk.

6. Surfacey można wybrać jako PTFE lub metalowe uszczelki twarde.

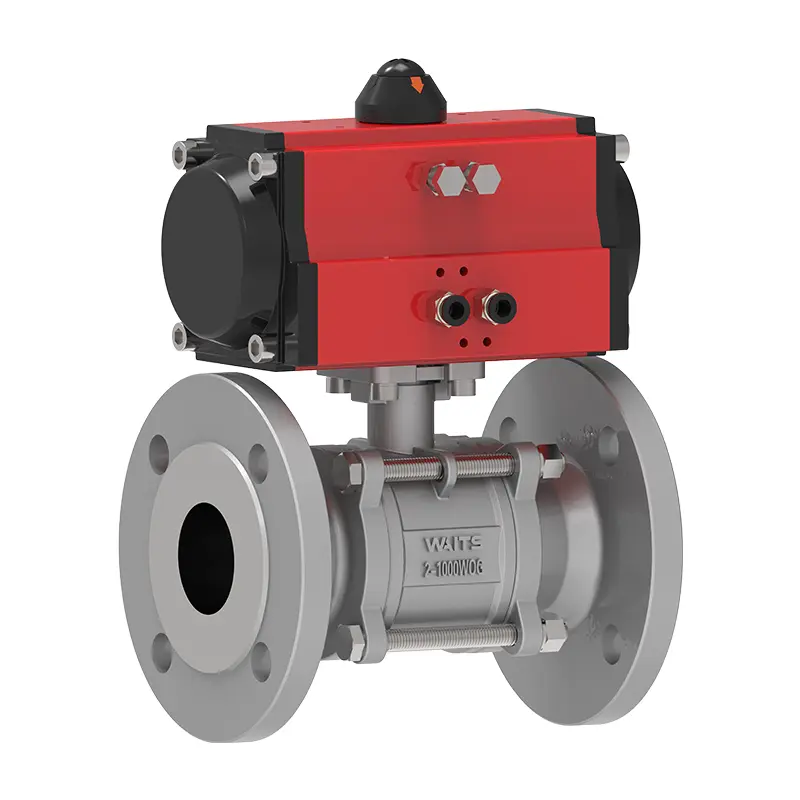

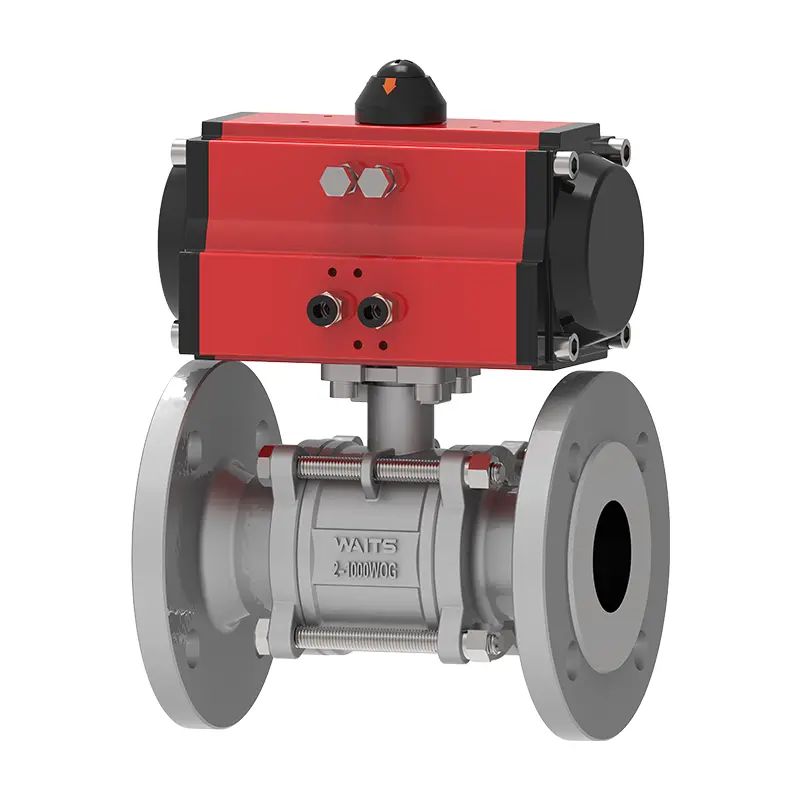

Three Piece Pneumatic Floating Ball Valve With Bracket
