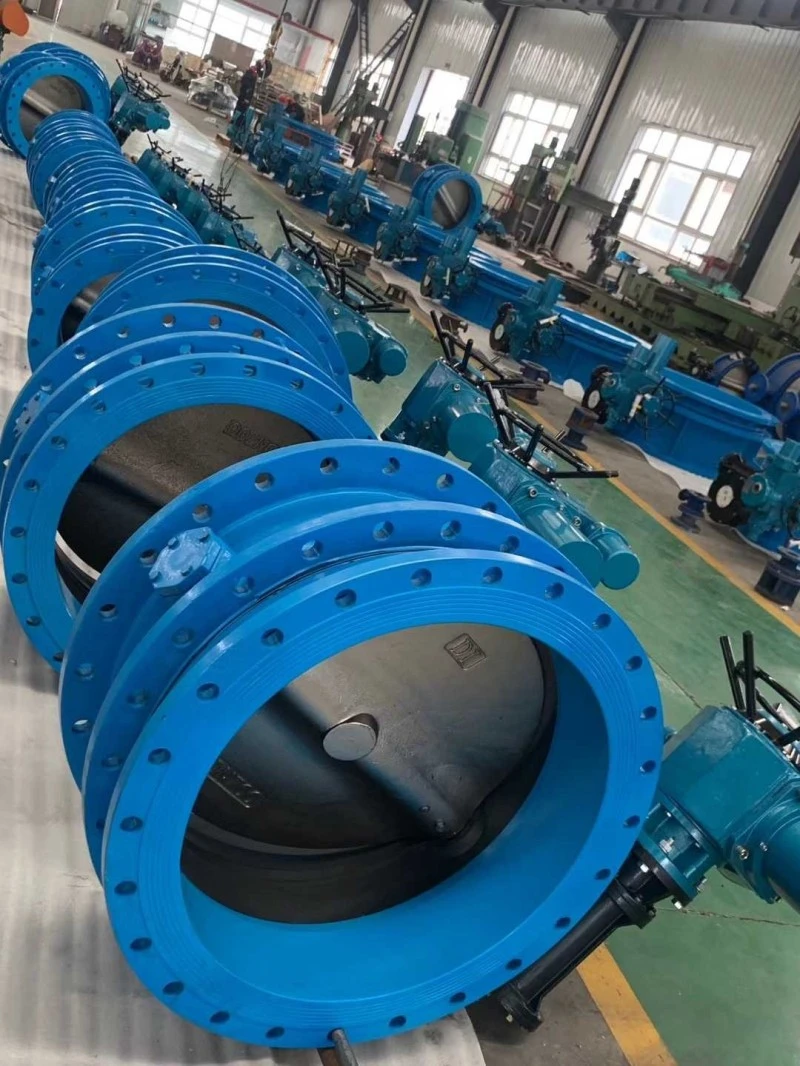

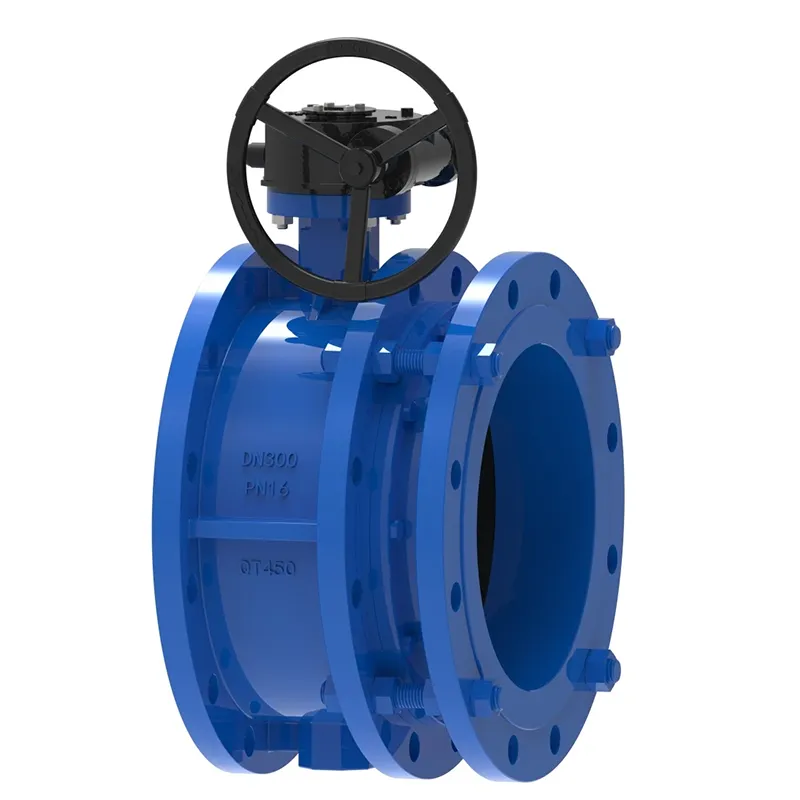

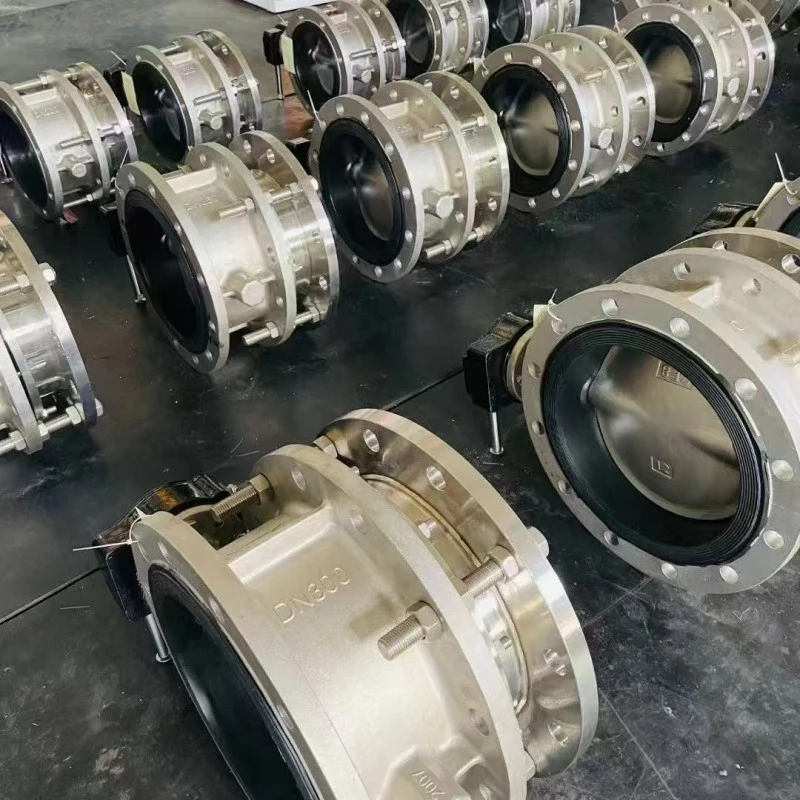

Koncentryczny zawór motylkowy z kompensatorem

Zaawansowana teleskopowa przepustnica koncentryczna jest instalowana w kierunku średnicy rurociągu. W cylindrycznym kanale teleskopowego korpusu przepustnicy płytka motylkowa w kształcie dysku obraca się wokół osi z kątem obrotu od 0° do 90°. Po obróceniu o 90° zawór jest całkowicie otwarty. Nadaje się do temperatur ≤ 80 ℃, stosowany w przemyśle naftowym, chemicznym, spożywczym, farmaceutycznym, tekstylnym, papierniczym, energetycznym, wodociągowym i kanalizacyjnym, gazociągach do regulacji przepływu, przechwytywania mediów i kompensacji rozszerzalności cieplnej i kurczenia się rurociągów.

Zalety:

Teleskopowa przepustnica koncentryczna (o konstrukcji wysuwanej w określonym zakresie długości) nie tylko ułatwia demontaż zaworu, ale także zmniejsza naprężenia w rurociągu i chroni zawór. Jednocześnie kompresuje sposób montażu przepustnic i kompensatorów, dzięki czemu przestrzeń jest bardziej zwarta. Zwykle tego typu zawory nie wymagają specjalnej konserwacji, a jedynie regularnej obserwacji części rozszerzających się i kurczących pod kątem wycieków i oderwań.

Metoda montażu teleskopowego koncentrycznego zaworu motylkowego ma ogromne zalety, ponieważ wystarczy zdemontować tylko złącze kompensacyjne, co pozwala zaoszczędzić dużo miejsca na konserwację i pozwala na konserwację bez zaworów (przepustnice są cięższe, kompensatory są lżejsze, a pracochłonność jest mniejsza).

Środki ostrożności dotyczące instalacji:

1. Na terenie budowy rurociągu bezwzględnie zabrania się demontażu przepustnic ze zdemontowanymi kołnierzami rozprężnymi; Wielokrotne wydłużanie lub skracanie przepustnicy teleskopowej na miejscu jest surowo zabronione.

2. Rury na obu końcach zaworu rozprężnego muszą być koncentryczne, a dwie powierzchnie kołnierzy na rurach muszą być równoległe;

3. Śruby mocujące kołnierz należy dokręcać symetrycznie, nie dokręcając śrub mocujących kołnierza siłą w jedną stronę;

4. Rura wzbiorcza instalowana jest za zaworem;

5. Część rozprężna zaworu rozprężnego nie może być instalowana w narożniku lub na końcu rurociągu.

6. Przed montażem przepustnicę z kołnierzem rozprężnym należy ustawić płasko i nie należy nią dowolnie uderzać;

7. Długość konstrukcyjna teleskopowej koncentrycznej przepustnicy jest długością minimalną fabryczną i podczas instalacji jest dociągana do długości montażowej (tj. długości projektowej);

Jeżeli długość pomiędzy rurociągami przekracza długość montażową przepustnicy rozprężnej, należy wyregulować odstęp rurociągów i nie ciągnąć zaworu rozprężnego na siłę, aby uniknąć jego uszkodzenia;

9. Przepustnicę teleskopowego koncentrycznego zaworu motylkowego można zamontować w dowolnej pozycji. W przypadku stosowania do kompensacji temperatury, po zakończeniu montażu rurociągu, należy zamontować wsporniki na obu końcach wzdłuż osi rurociągu, aby zapobiec wyciągnięciu rury wzbiorczej zaworu rozprężnego. Siłę podparcia wspornika oblicza się według poniższego wzoru, przy czym surowo zabrania się zdejmowania wspornika podczas pracy;

Jak wybrać:

Strukturalna forma teleskopowego koncentrycznego zaworu motylkowego jest podzielona na dwa typy: koncentryczny teleskopowy zawór motylkowy i mimośrodowy teleskopowy zawór motylkowy. Według różnych mechanizmów operacyjnych, można je podzielić na teleskopowe przepustnice napędzane przekładnią ślimakową, pneumatyczne teleskopowe przepustnice i elektryczne teleskopowe przepustnice.

Według różnych materiałów uszczelniających, dzieli się je na miękkie uszczelnione teleskopowe zawory motylkowe i metalowe, twarde teleskopowe zawory motylkowe.

Teleskopowe skoncentrowane przepustnice są zwykle stosowane w rurociągach czystej wody o temperaturach T>80 ℃, a rurociągi nie są korozyjne. Twardo uszczelnione teleskopowe przepustnice są powszechnie stosowane w rurociągach parowych przenoszących ciepło o temperaturach T>425 ℃. Dlatego przy wyborze teleskopowej przepustnicy konieczne jest określenie medium, temperatury, ciśnienia itp., aby dokonać właściwego wyboru.
