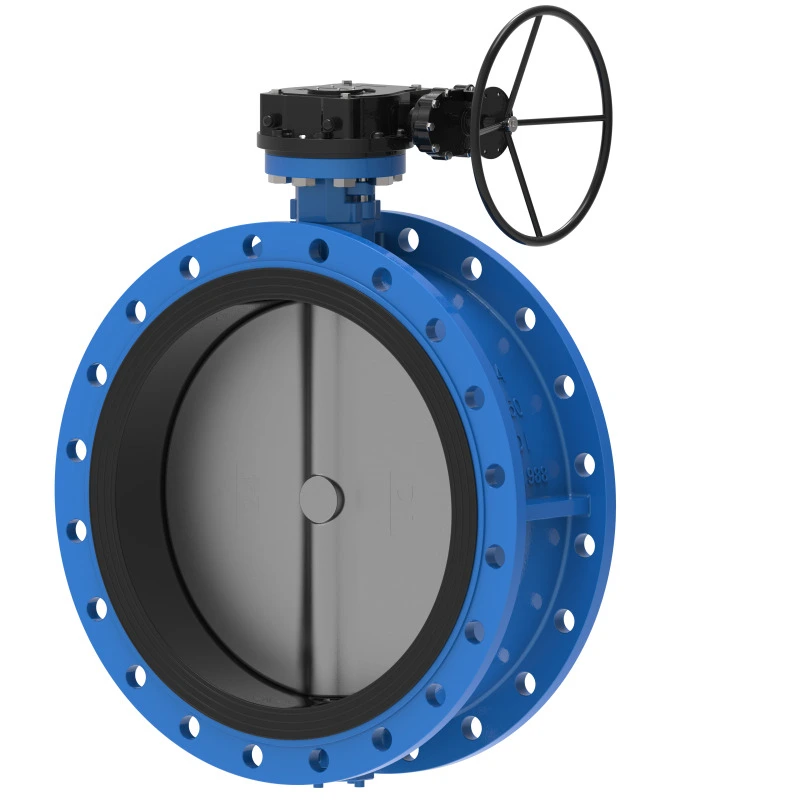

Koncentryczny zawór motylkowy z kołnierzem przekładni

Koncentryczny zawór motylkowy z kołnierzem zębatym można dostosować do różnych instalacji; wewnętrzne gniazdo podporowe zapobiega zwisaniu tarczy i wyciekom przy montażu pionowym. Dostępne do DN2400 (96").

Wyślij zapytanie

Opis produktu

Koncentryczne zawory motylkowe o dużych rozmiarach są idealne do miejskich systemów chłodzenia wodą i elektrowni. Konstrukcja o niskim oporze przepływu zapewnia stabilną wydajność przy wysokim przepływie. Dostępne z uruchamianiem ręcznym, pneumatycznym lub elektrycznym, zapewniającym niezawodne uszczelnienie i wydajną, niezawodną pracę.

Standardy wdrożeniowe

Norma projektowa	API 609, EN 593, BS 5155, GOST
Koniec standardu	ANSI B16.1 kl. 125LB i B16,5 CL. 150 funtów DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 i PN16 AS 2129 Tabela D i E BS 10 Tabela D i E MSS SP44 CL. 150 funtów AWWA C207 150LB ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Kontrola i testowanie	API 598, IS0 5208, EN 12266-1, GOST
Twarzą w twarz	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Górny kołnierz	ISO5211

Aplikacja

Temperatura pracy	-45 ℃ ~ 150 ℃
Rozmiar	2"-80", DN50-DN2000
Ciśnienie robocze / CWP	16 BARÓW 10 BARÓW
Powłoka	24 BARÓW 15 BARÓW
Foka	18 BARÓW 10 BARÓW
Próba powietrza	6 BARÓW 6 BARÓW
Środowisko operacyjne	System balastowy i zęzowy. Przetwarzanie chemiczne Instalacje odsalania, Wiertnie, Woda pitna Suchy proszek, Żywność i napoje, Instalacje gazowe HAVC Przemysł wydobywczy, przemysł papierniczy, przeładunek piasku, woda morska, przemysł cukrowniczy Termotechniczne uzdatnianie wody Ścieki
Operator	Dźwignia, przekładnia, elektryczna, pneumatyczna itp.
Materiał korpusu	Żeliwo, żeliwo sferoidalne, stal węglowa, stal nierdzewna, brąz AL itp.
Dysk	Żeliwo, żeliwo sferoidalne, stal węglowa, stal nierdzewna, brąz AL
Trzon	2CR13 F304 F316 F51 F53 Monel K500
Siedziba	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Kauczuk naturalny
