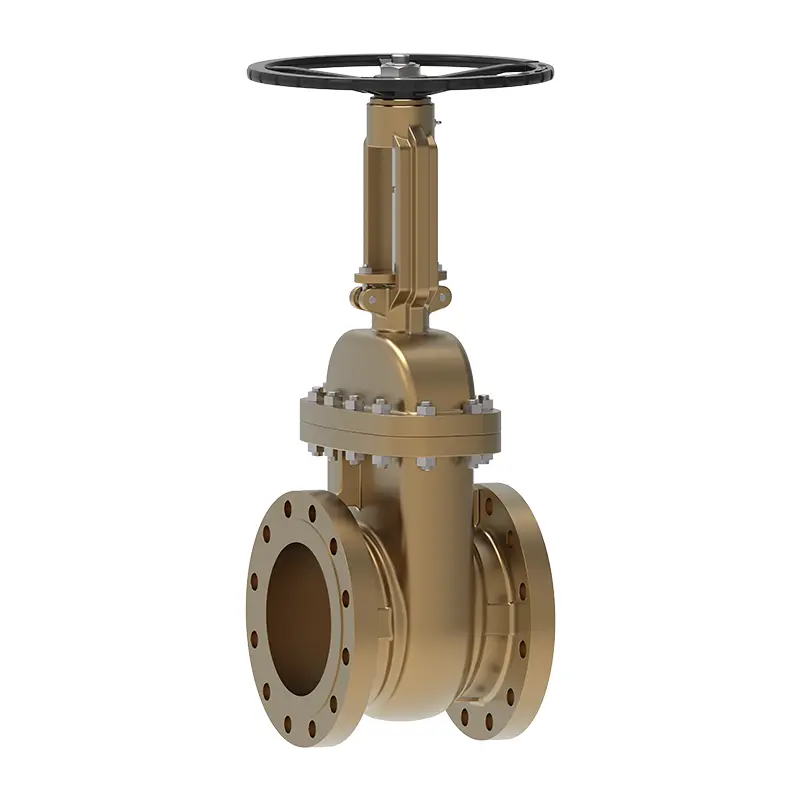

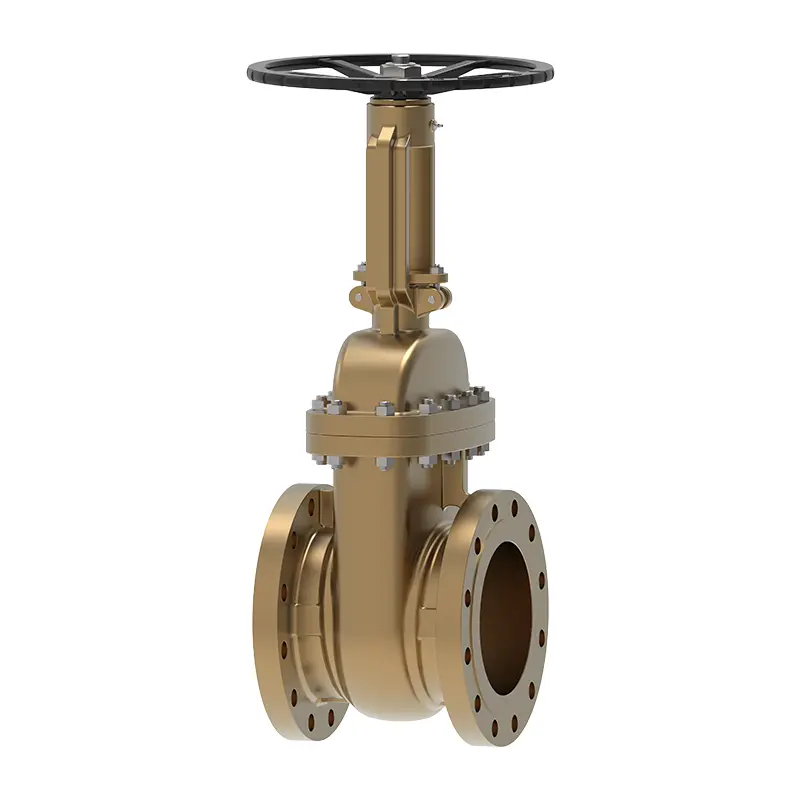

Brązowy zawór bramki klinowej

Waits zawór Wysokiej jakości brązowy zawór klinowy zawór klinowy zawór klinowy przyjmuje korpus zaworu brązowego, wykończenie zaworu brązowego, gwintowane połączenie i pokrycie zaworu zgodnie ze specyfikacją ASTM B62. Przyjmuje również precyzyjną konstrukcję bram klinowych. Aluminiowy materiał z brązu o wysokiej wytrzymałości jest odporny na korozję/zużycie. Różnorodne metody napędu/połączenia są odpowiednie dla różnych rurociągów.

Wyślij zapytanie

Opis produktu

W przypadku zaworu Waits TREAD Brama Brama brązu brama jest stopniowo podnoszona i odejścia od powierzchni uszczelnienia siedzenia zaworu, obracając koło ręczne lub napędzając łodygę zaworu przez urządzenie napędowe. Zakres ciśnienia CL150 ~ CL300 PN10 ~ PN16. Zawór przyjmuje rosnącą operację STEM i jest wyposażona w solidną płytę klinową. Nie nadaje się do wody pitnej. Witamy, aby przesłać nam wiadomość, aby opowiedzieć nam o dostosowanych treściach, jesteśmy online w dowolnym momencie!

Zasada pracy:
Gdy wysokość podnoszenia bramki osiąga około 1 razy średnicę nominalną zaworu, kanał płynu jest odblokowany, a zawór jest w pełni otwarty. W rzeczywistości górna część łodygi zaworu jest zwykle stosowana jako pełne wskazanie otwierające. Po osiągnięciu górnej pozycji koło ręczne jest zwykle obracane 1/2 do 1 obrotu jako faktyczna w pełni otwarta pozycja, aby zapobiec blokowaniu ze względu na zmiany temperatury. Gdy koło ręczne lub urządzenie napędowe jest obracane w przeciwnym kierunku, trzpień zaworu napędza bramę, aby zejść, a powierzchnia uszczelniająca bramka stopniowo pasuje do powierzchni uszczelnienia gniazda zaworu. Uszczelnienie osiąga się przez ścisłe dociskanie bramki do siedzenia zaworu przez siłę zewnętrzną lub średnie ciśnienie, aby zapobiec przepływowi medium.

Standardy wdrożenia Bronze Win Gate Gate
Standardy projektowe	API600/API6D EN1074-1
Standard kołnierza	ASME B16.5/ASME B16.47- A/B/EN1092
Połączenie	RF.RTJ, ff.bw.sw
Akceptacja testu	API 598
Długość struktury	API 6D ASME B16.10 EN558
Oceny ciśnienia i temperatury	ASME B16.34
Test ognia	6FA Fire Fire 607
Niski poziom wycieków	ISO 15848-1, API 622
Projekt antykorozyjny	NACE MR 0175

Zastosowanie bramki klinowej aplikacji
Rozmiar	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Zakres ciśnienia	CL150 ~ CL300 PN10 ~ PN16
Zakres temperatur	-20 ℃ ~ 250 ℃
Aplikacja	Mające zastosowanie do wody, wody morskiej, oleju, pary, gazu ziemnego i słabo korozyjnych cieczy. Twarda pieczęć może obsłużyć pożywkę zawierającą cząstki lub wysoką temperaturę.
Tryb napędu	Działanie koła rękodzieła, obsługiwane przekładnią, operowane pneumatyczne, obsługiwane elektrycznie, operowane hydrauliczne
Korpus zaworu	AL - Brąz
Siedzisko zaworu	EPDM, PTFE, Nbr. AL - brąz, int+stl
STEM VALVE	F304 -F316, AL - brąz

Charakterystyka wydajności
Brązowy zawór klinowy ma prosty kanał multimedialny wewnątrz korpusu zaworu, który ma niską odporność na płyn, a media płyną w linii prostej o niskiej odporności na przepływ, co może skutecznie zmniejszyć stratę ciśnienia w układzie.
W porównaniu z zaworami zatrzymaniami kierunek ruchu bramy jest prostopadły do kierunku przepływu medium, ułatwiając otwieranie i zamykanie.
Medium może przepływać w obu kierunkach i nie ma potrzeby rozważania kierunku przepływu medium podczas instalacji, co jest wygodne do instalacji i używania w różnych systemach rurociągów. Ma prosty wygląd i stosunkowo krótką długość strukturalną, co jest bardziej korzystne w okazji, w których przestrzeń instalacyjna jest ograniczona. Ma dobrą możliwość przetwarzania produkcyjnego i szeroką gamę aplikacji.
Produkt można obsługiwać koła ręczne; Przekładnie obsługiwane; Obsługiwane przez pneumatyczne; Obsługiwane przez elektryczne; Hydrauliczny
