W jaki sposób zawór motylkowy z kołnierzem zębatym z przedłużonym trzpieniem rozwiązuje bariery operacyjne dla zakopanych i izolowanych systemów rurociągów przemysłowych?

1. Kompletny skład strukturalny i podstawowa zasada działania

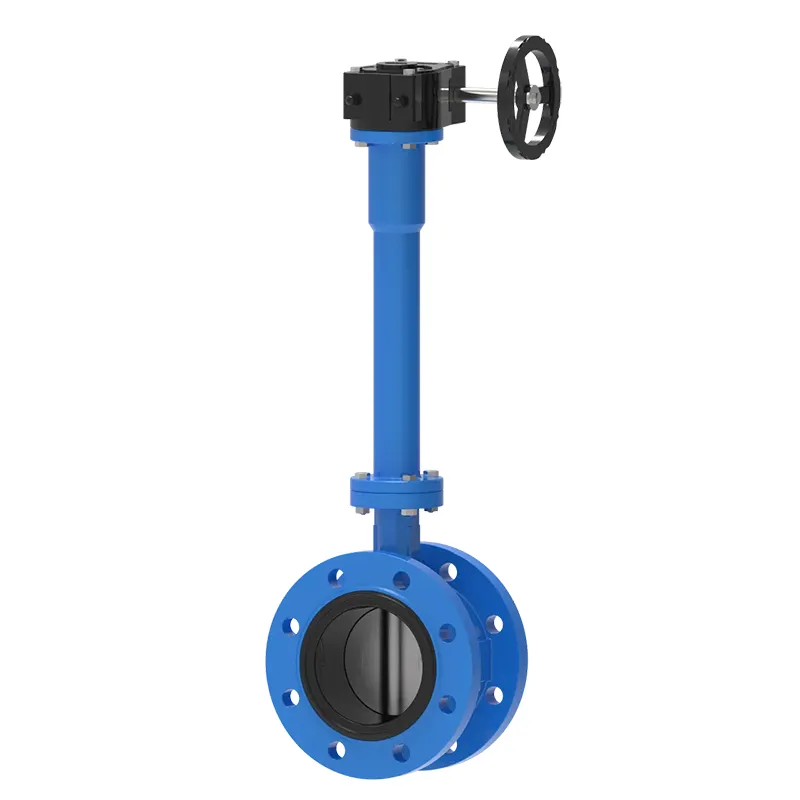

1.1 Układ komponentów dzielonych kołnierza, wydłużonego trzpienia i przekładni zębatej

Trzy podstawowe moduły funkcjonalne tworzą cały korpus zaworu, z których każdy realizuje niezależne zadania związane z połączeniem rurociągu, przenoszeniem momentu obrotowego i regulacją przepływu. Korpus zaworu z podwójnym kołnierzem przyjmuje formę połączenia śrubowego na całej powierzchni, co tworzy sztywne połączenia uszczelniające z pasującymi kołnierzami rurociągu, zapobiegając ryzyku średniego wycieku spowodowanego luźnym dociśnięciem zaworów półprzewodnikowych pod wpływem długotrwałych wahań ciśnienia. Zespół wydłużonego trzpienia jest najbardziej zróżnicowaną częścią w porównaniu ze zwykłymi przepustnicami, które rozciągają koło zamachowe obsługujące przekładnię na dostępną platformę naziemną lub sprzętową, oddzielając pozycję roboczą od zakopanej lub izolowanej części korpusu zaworu.

Przekładnia ślimakowa zainstalowana na górze wydłużonego trzpienia przekształca duży moment obrotowy wymagany do obrotu tarczy o dużej średnicy na lekką siłę obsługi koła zamachowego, co skutecznie zmniejsza intensywność pracy fizycznej operatorów. Wewnątrz skrzyni biegów precyzyjna struktura zazębienia ślimaka i koła ślimakowego może zablokować tarczę pod dowolnym kątem otwarcia bez pomocniczych elementów pozycjonujących, zapewniając stabilny stan regulacji stałego przepływu dla długotrwałej pracy rurociągu. Wszystkie części przekładni wewnątrz wydłużonego trzpienia posiadają zintegrowane połączenie wielowypustowe, zapewniające synchroniczny obrót pomiędzy kołem ręcznym a wewnętrzną tarczą motylkową bez poślizgu przekładni po tysiącach cykli otwierania i zamykania.

• Sztywne połączenie z podwójnym kołnierzem poprawia ogólną stabilność uszczelnienia przy wahaniach ciśnienia
• Konfigurowalny wydłużony trzpień przenosi punkt pracy poza zakopany/izolowany obszar
• Redukcja przekładni ślimakowej zmniejsza moment obrotowy podczas regulacji rurociągów dużego kalibru
• Zintegrowana wielowypustowa konstrukcja trzpienia eliminuje ryzyko awarii poślizgu przekładni

1.2 Mechanizm przechwytywania i regulacji przepływu medium

Okrągła tarcza motylkowa zamocowana na dolnym końcu wysuniętego trzonu obraca się o 90 stopni wokół pionowej osi środkowej, aby zakończyć pełne otwarcie, częściowe dławienie i pełne zamknięcie przekroju rurociągu. Gdy tarcza obraca się równolegle do kierunku przepływu medium, rurociąg tworzy niezakłócony kanał; podczas obracania się prostopadle do kierunku przepływu, zewnętrzna krawędź dysku ściśle przylega do elastycznego pierścienia uszczelniającego wewnątrz korpusu zaworu, aby zapewnić przechwytywanie zerowych wycieków cieczy, gazu i mediów mieszanych. Przekładnia ze skalą kątową może dokładnie regulować kąt obrotu tarczy w zakresie 0-90 stopni, realizując ciągłą liniową regulację przepływu zamiast jedynie dwustanowego sterowania przełącznikiem prostych zaworów z uchwytem.

Przedłużony trzpień wyposażony jest w wielowarstwowe elementy uszczelniające uszczelnienie na połączeniu korpusu zaworu i wydłużoną tuleję, co zapobiega przedostawaniu się medium z rurociągu w górę wzdłuż szczeliny trzpienia do obszaru napędu przekładni, unikając rdzy przekładni i zanieczyszczenia medium części roboczych. Zestaw uszczelnienia można wymienić bez konieczności demontażu całego zaworu z rurociągu podczas późniejszej konserwacji, co znacznie upraszcza prace naprawcze na miejscu w przypadku zakopanych w ziemi zaworów, które są trudne do demontażu.

2. Normy dotyczące dopasowywania materiałów dla elementów korpusu, trzpienia i uszczelnień

2.1 Klasyfikacja materiałów korpusu zaworu i dysku dla różnych środowisk mediów

Wybór gatunku materiału bezpośrednio określa długoterminowy stabilny cykl pracy zaworu w określonych warunkach temperatury medium i korozji. Korpus zaworu z żeliwa sferoidalnego z powłoką epoksydową jest szeroko stosowany w miejskich wodociągach, instalacjach przeciwpożarowych i rurociągach wody chłodzącej, charakteryzując się dobrą odpornością na erozję w środowisku wody obojętnej i niskimi trudnościami w przetwarzaniu produkcyjnym. Korpus WCB ze stali węglowej nadaje się do wysokotemperaturowych rurociągów do transportu pary i oleju, zachowując stabilną wytrzymałość mechaniczną w średniej temperaturze do 425 ℃. Korpus ze stali nierdzewnej CF8/CF8M pasuje do rurociągów zawierających mieszane media chemiczne, kwasowo-zasadowe i rurociągi zawierające sól przybrzeżną, jest odporny na korozję wżerową powodowaną przez jony chlorkowe.

Materiał tarczy motylkowej musi odpowiadać klasie odporności na korozję korpusu zaworu, aby uniknąć korozji elektrochemicznej pomiędzy różnymi metalowymi powierzchniami stykowymi. Nakładana tarcza ze stali nierdzewnej jest skonfigurowana do pracy w środowisku korozyjnym, natomiast tarcza ze stopu brązu jest wybrana do rurociągów z cyrkulacją wody morskiej, aby zapobiec przyleganiu organizmów morskich i uszkodzeniom spowodowanym korozją elektrolityczną. Wszystkie półfabrykaty odlewów metalowych po uformowaniu poddawane są obróbce odprężającej w celu wyeliminowania naprężeń odkształcających wewnętrznych powstających podczas odlewania, zapobiegając pękaniu korpusu zaworu w naprzemiennym środowisku zimnym i gorącym.

2.2 Normy dotyczące materiałów przekładni wewnętrznej z przedłużonym trzpieniem i przekładnią

Wydłużony trzpień wytrzymuje powtarzające się obciążenie skręcające w długotrwałych cyklach otwierania i zamykania, dlatego zastosowano stal nierdzewną 410 lub stal stopową 4140 o wysokiej wytrzymałości, przy ścisłej kontroli twardości, aby uniknąć zatarcia i pękania podczas przenoszenia momentu obrotowego. Zewnętrzna tuleja ochronna przedłużonego trzpienia wykorzystuje bezszwową rurę stalową z powłoką antykorozyjną, izolującą wilgoć z gruntu podziemnego i parę izolującą termicznie rurociąg przed kontaktem z rdzeniem przekładni momentu obrotowego, znacznie wydłużając żywotność wydłużonego zespołu trzpienia zakopanego pod ziemią na wiele lat.

Ślimak i koło ślimakowe wewnątrz skrzyni biegów wykorzystują stop brązu pasujący do konstrukcji ślimaka ze stali węglowej, która tworzy samosmarującą parę cierną podczas obrotu zazębienia, zmniejszając częstotliwość regularnej konserwacji smaru. W obudowie skrzyni biegów zastosowano odlewany stop aluminium o niewielkiej wadze i dużej odporności na utlenianie, który nie będzie wytwarzał grubej warstwy rdzy blokującej obrót koła zamachowego po długotrwałej ekspozycji na zewnątrz lub umieszczeniu skarbca pod ziemią.

3. Standardowy przebieg instalacji w przypadku rurociągów zakopanych i izolowanych

3.1 Rurociąg przedinstalacyjny i etapy potwierdzania parametrów

Przed podniesieniem i podłączeniem korpusu zaworu technicy muszą potwierdzić trzy podstawowe, dostosowane do indywidualnych potrzeb parametry produktu, aby dopasować je do układu rurociągu na miejscu: rzeczywista głębokość zakopania lub grubość izolacji w celu określenia wymaganej długości przedłużonego trzpienia, ciśnienie nominalne rurociągu w celu wybrania odpowiedniego stopnia ciśnienia kołnierza oraz typ medium w celu sprawdzenia, czy gatunek dysku i materiału uszczelniającego spełnia wymagania antykorozyjne. Niedopasowana długość trzpienia spowoduje, że koło zębate zapadnie się w zakopane sklepienie lub zostanie przykryte izolacją rurociągu, co spowoduje utratę funkcjonalności; niedopasowany stopień ciśnienia kołnierza doprowadzi do wycieku uszczelki kołnierza pod ciśnieniem projektowym rurociągu.

Dokładnie oczyścić powierzchnię uszczelniającą kołnierza przedniego i tylnego rurociągu, usunąć żużel spawalniczy, plamy rdzy i przyczepione twarde cząstki, aby uniknąć uszkodzenia elastycznej uszczelki uszczelniającej przez zarysowanie podczas dokręcania śrub. Umieść dopasowaną niemetalową uszczelkę płaską pomiędzy dwiema grupami kołnierzy i wyrównaj wszystkie otwory na śruby kołnierza poziomo, aby zapobiec mimośrodowemu wyciskaniu uszczelki spowodowanemu przesuniętym montażem korpusu zaworu, co po długotrwałej pracy spowoduje utworzenie lokalnego kanału wycieku medium.

3.2 Specjalne operacje zabezpieczenia rurociągu podziemnego i dziobnicy

Po całkowitym dokręceniu i zamocowaniu kołnierza korpusu zaworu poprzez symetryczną sekwencję dokręcania krzyżowego, wypełnij wokół korpusu zaworu drobnoziarnisty piasek w celu warstwowego zagęszczenia, unikając bezpośredniego wyciskania dużych twardych kamieni z płaszcza zaworu, powodując miejscowe odkształcenie. Zewnętrzną tuleję ochronną przedłużonego trzpienia należy owinąć wodoodpornym, antykorozyjnym materiałem w zwojach od korpusu zaworu do naziemnej platformy obsługi, blokując kontakt podziemnych wód gruntowych i żrącej gleby z metalowymi częściami trzpienia. Na szlifowanym końcu trzpienia znajduje się pusta pokrywa włazu ochronnego, którą można otworzyć bezpośrednio w celu obsługi pokrętła ręcznego bez konieczności wykonywania wykopów na dużej powierzchni podczas późniejszej kontroli i regulacji.

W przypadku instalacji rurociągu w pomieszczeniach zamkniętych z grubą izolacją należy zarezerwować pionowy kanał odpowiadający średnicy zewnętrznej wydłużonego trzpienia w miejscu owinięcia izolacji rurociągu. Nie owijać bawełny termoizolacyjnej wokół skrzyni biegów i odsłoniętej części trzpienia, aby zapobiec gromadzeniu się ciepła w wyniku przyspieszającego niszczenia smaru przekładniowego i starzenia się górnych części uszczelniających uszczelnienia. Po montażu należy przeprowadzić próbę pełnego otwarcia i zamknięcia pokrętła, aby sprawdzić, czy tarcza obraca się bez zakleszczenia, a wskazanie skali kąta jest zgodne z rzeczywistym stanem przerwania przepływu.

• Krzyżowo-symetryczne dokręcenie śrub kołnierza, aby zapobiec mimośrodowemu wyciekowi uszczelki
• Wodoodporna owijka ochronna dla zakopanej części przedłużonej łodygi przed korozją gleby
• Zarezerwuj niezależny kanał pionowy dla trzpienia, aby uniknąć owinięcia się izolacją przekładni
• Test pełnego skoku otwierania i zamykania w celu wyeliminowania ukrytego niebezpieczeństwa zakleszczenia dysku po instalacji

4. Główne scenariusze zastosowania rurociągów przemysłowych i komunalnych

4.1 Miejskie sieci wodociągowe i przeciwpożarowe

Miejskie rurociągi wodociągowe i podziemne rury pierścieniowe przeciwpożarowe to obszary najpowszechniej stosowane w przypadku tego zaworu kołnierzowego z wydłużonym trzpieniem. Większość głównych odgałęzień rurociągu jest ułożona pod powierzchnią drogi lub gruntem pasa zieleni, a zwykłe zawory z krótkim trzpieniem wymagają wykopów na dużą skalę za każdym razem, gdy przeprowadzana jest regulacja przepływu lub konserwacja odcięcia rurociągu, co powoduje duże zakłócenia w ruchu miejskim i codziennym życiu mieszkańców.Zawór motylkowy z kołnierzem zębatym z przedłużonym trzpieniemrozszerza pokrętło przekładni roboczej do pozycji studni inspekcyjnych, a wszelkie operacje otwierania, zamykania i dławienia przepływu można wykonać wyłącznie poprzez otwarcie pokrywy studni, bez wykonywania wykopów w nawierzchni drogi i zasypywania gruntu rurociągu.

Miejskie rurociągi przeciwpożarowe wymagają stabilnego uszczelnienia pod chwilowym wzrostem ciśnienia po uruchomieniu pomp pożarniczych. Sztywne połączenie z podwójnym kołnierzem i wielowarstwowa elastyczna konstrukcja pierścienia uszczelniającego wytrzymują chwilowe uderzenia ciśnienia bez przesiąkania medium. Konstrukcja samoblokująca przekładni ślimakowej może utrzymywać zawór całkowicie otwarty przez długi czas w codziennym stanie gotowości i nie zamknie się automatycznie z powodu wibracji uderzeniowych przepływu wody w rurociągu, zapewniając niezakłócony przepływ wody gaśniczej w okresach reakcji awaryjnej.

4.2 Fabrycznie izolowane rurociągi transportowe do medium

Rurociągi pary wysokotemperaturowej, gorącego oleju i solanki w zakładach chemicznych wymagają grubych warstw izolacji termicznej, aby zmniejszyć utratę temperatury medium i uniknąć wypadków spowodowanych oparzeniami powierzchniowymi operatorów na miejscu. W przypadku zastosowania standardowych przepustnic z krótkim trzpieniem, warstwę izolacyjną wokół zaworu należy rozciąć przy każdej regulacji przepływu, a po użyciu nową bawełnianą izolację termiczną należy ponownie owinąć, co powoduje wielokrotne marnowanie materiałów termoizolacyjnych i częste straty ciepła w rurociągu. Wydłużona konstrukcja trzpienia oddziela przekładnię roboczą od obszaru owinięcia izolacją, izolację rurociągu można owinąć w sposób ciągły w całości bez miejscowego cięcia, zachowując przez długi czas pełny efekt izolacji termicznej całego rurociągu.

Rurociągi czystej wody stosowane w zakładach przetwórstwa spożywczego na dużą skalę i w zakładach farmaceutycznych również wybierają ten kołnierzowy zawór motylkowy z przedłużonym napędem zębatym trzpienia. Części medium kontaktowego w całości ze stali nierdzewnej odpowiadają standardom produkcji sanitarnej, a tryb pracy przekładni zapewnia precyzyjną regulację przepływu w małym zakresie, która może stabilnie kontrolować przepływ medium wymagany przez urządzenia produkcyjne bez chwilowych dużych wahań przepływu wpływających na stabilność przetwarzania produktu.

4.3 Parkowe podziemne rurociągi odprowadzające wodę deszczową i ścieki

Rury odprowadzające wodę deszczową i ścieki zakopane w kampusach, parkach przemysłowych i wspólnotach mieszkaniowych są zakopane pod terenami zielonymi i chodnikami, a rozproszone studnie inspekcyjne są rezerwowane w określonych odstępach czasu. Konstrukcja z wydłużonym trzpieniem zaworu idealnie pasuje do pionowej głębokości tych studni inspekcyjnych, personel konserwacyjny może bezpośrednio dosięgnąć koła zębatego przy wylocie studni bez konieczności schodzenia do głębokiej studni w celu obsługi. Epoksydowa powłoka antykorozyjna korpusu zaworu z żeliwa sferoidalnego jest odporna na długotrwałą erozję ścieków zawierających zanieczyszczenia organiczne, a wymienny zewnętrzny pierścień uszczelniający można konserwować na miejscu bez konieczności demontażu zaworu z rurociągu.

• Miejskie rury wodociągowe eliminują prace związane z wykopami drogowymi podczas regulacji zaworów
• Izolowane rurociągi fabryczne pozwalają uniknąć wielokrotnego cięcia i ponownego owijania bawełny termicznej
• Samoblokująca przekładnia rurociągu przeciwpożarowego zapobiega przypadkowemu zamknięciu pod wpływem wibracji przepływu wody
• Powłoka antykorozyjna rur kanalizacyjnych przeciwdziała długotrwałej erozji środowiska organicznego

6. Wytyczne dotyczące regularnych przeglądów i długoterminowej konserwacji antykorozyjnej

Zakopane i izolowane środowiska instalacyjne przyspieszają starzenie się zewnętrznych elementów zaworu, dlatego należy opracować znormalizowane cykle okresowych przeglądów i konserwacji w zależności od różnych warunków pracy, aby uniknąć nagłej awarii uszczelnienia lub zablokowania przekładni podczas pracy rurociągu.Zawór motylkowy z kołnierzem zębatym z przedłużonym trzpieniemma podzieloną konstrukcję wymiennych części zużywających się, większość czynności konserwacyjnych można wykonać na miejscu bez wyłączania rurociągu i demontażu integralnego zaworu, co znacznie skraca czas przestojów systemu rurociągów spowodowanych pracami konserwacyjnymi.

6.1 Elementy comiesięcznej rutynowej kontroli części przekładni

Otwórz pokrywę włazu gruntowego lub zarezerwowany kanał operacyjny izolacji rurociągu, obracaj kołem ręcznym w przód i w tył, aby uzyskać pełny skok otwierania i zamykania, obserwuj, czy w procesie obrotu występują nieprawidłowe blokady i nietypowy hałas tarcia. Sprawdź wskaźnik skali kąta skrzyni biegów, aby potwierdzić, że wskazany stopień otwarcia jest zgodny z rzeczywistym stanem przerwania przepływu przez tarczę. Wytrzyj powierzchniowy kurz i wilgotne plamy błota z korpusu skrzyni biegów, sprawdź, czy na górnym końcu uszczelnienia trzpienia występują ślady średniego wycieku i zapisz ilość wycieku w celu późniejszej wymiany dławnicy.

W przypadku skrzyń biegów zainstalowanych w podziemnych studniach rewizyjnych należy co miesiąc wycierać płaszcz zewnętrzny suchą szmatką, aby usunąć kropelki skroplonej wody przyczepione do powierzchni, zapobiegając długotrwałej korozji wilgotnej powierzchni płaszcza ze stopu aluminium, powodującej perforację wewnętrznej wnęki smaru uszczelniającego. Jeżeli opór obrotu koła zamachowego wyraźnie wzrasta w porównaniu z poprzednim protokołem kontroli, należy wtrysnąć dodatkowy smar do skrzyni biegów przez zarezerwowaną dyszę wtrysku smaru.

6.2 Coroczna głęboka konserwacja antykorozyjna i wymiana uszczelek

Co roku przeprowadzaj pełną kontrolę antykorozyjną przedłużonej zewnętrznej tulei ochronnej trzpienia, sprawdzaj, czy zewnętrzny wodoodporny, antykorozyjny materiał w zwojach nie pęka, nie odpada i nie przedostaje się woda gruntowa do szczeliny tulei. Uszkodzone antykorozyjne części owijające należy ponownie owinąć nowym wodoodpornym materiałem w zwojach, a szczelinę złącza uszczelnić antykorozyjnym klejem uszczelniającym, aby zablokować kontakt podziemnego medium korozyjnego z metalowym wałkiem trzpienia.

Wyjąć starzejący się elastyczny pierścień uszczelniający wewnątrz korpusu zaworu poprzez demontaż kołnierza podczas corocznej konserwacji rurociągu podczas postoju rurociągu i wymienić go na nowy pierścień uszczelniający dostosowany do temperatury medium i stopnia korozji. Sprawdź zarysowania powierzchni i stopień korozji tarczy motylkowej, wypoleruj i napraw drobne plamy rdzy na powierzchni tarczy oraz wykonaj dodatkową powłokę antykorozyjną przed ponownym montażem w korpusie zaworu. Wszystkie wymienione stare akcesoria uszczelniające są klasyfikowane i poddawane recyklingowi zgodnie ze standardami gospodarki odpadami przemysłowymi bez przypadkowego wyrzucania.

• Comiesięczny test pełnego obrotu pokrętła ręcznego w celu wykrycia ukrytego niebezpieczeństwa zakłócającego transmisję ekranu
• Terminowo uzupełniający smar do przekładni, gdy moment obrotowy wyraźnie wzrasta
• Coroczne ponowne owinięcie uszkodzonej zewnętrznej wodoodpornej warstwy antykorozyjnej łodygi
• Wymień starzejący się wewnętrzny pierścień uszczelniający podczas regularnej konserwacji rurociągu
