Jakie są typowe rodzaje zaworów kontrolnych stosowanych w zastosowaniach przemysłowych?

W systemach rur przemysłowych,Zawory sprawdzaniasą kluczowymi częściami, które gwarantują jednokierunkowy przepływ i zatrzymują przepływ wsteczny. Ich działanie jest niezbędne do zapobiegania zanieczyszczeniu, zachowaniu skuteczności systemu i ochrony sprzętu. Wiele zmiennych, w tym wargi płynu, ciśnienie i przepływ, wpływa na wybór typu zaworu kontrolnego dla danego zastosowania. Najpopularniejsze rodzaje zaworów kontrolnych wykorzystywanych w ustawieniach przemysłowych są badane poniżej.

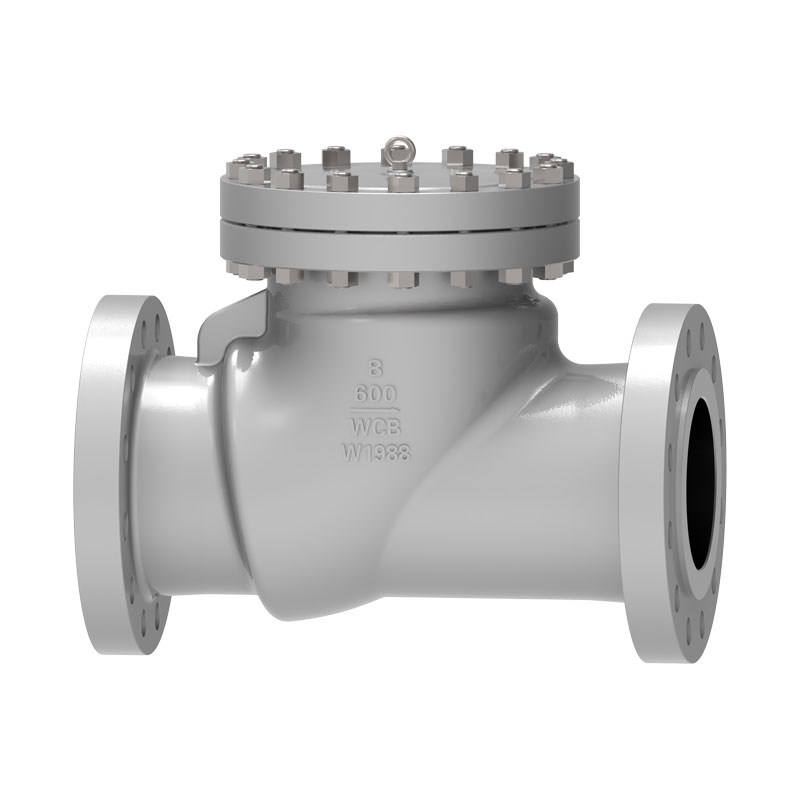

1. Zawór zwrotny huśtawki

Jak to działa:

Zawór kontrolny wahadłowej zawiera zawiasowy dysk lub klapę, która kołysze się, gdy płynie płynie w kierunku do przodu. Gdy przepływ zatrzymuje się lub odwraca, ciśnienie grawitacyjne lub tylne powoduje zamykanie dysku, zapobiegając przepływowi wstecznemu.

Zastosowania:

- Systemy wody i ścieków

- Rurociągi ropy i gazu

- Systemy pompowania

Zalety:

- Prosty projekt

- odpowiednie dla systemów niskociśnieniowych

- minimalny spadek ciśnienia podczas pracy

2. Zawór kontrolny kulowej

Jak to działa:

Zawór kontrolny kulowej wykorzystuje kulę kulową do blokowania odwrotnego przepływu. Gdy płyn płynie w pożądanym kierunku, kula odsuwa się od gniazda zaworu. Gdy przepływ zatrzymuje się lub odwraca, piłka wraca na siedzenie, uszczelniając zawór.

Zastosowania:

- Przetwarzanie chemiczne

- Przemysł żywności i napojów

- Systemy obsługi gnojowicy

Zalety:

- Kompaktowa konstrukcja

- skuteczne w obsłudze lepkich płynów lub zawiesiny

- Niskie wymagania dotyczące konserwacji

3. Zawór kontrolny podnoszenia

Jak to działa:

W windzieSprawdź zawór, Dysk jest podnoszony pionowo z siedzenia przez przepływ płynu do przodu. Po odwróceniu przepływu dysk wraca na siedzenie, zamykając zawór.

Zastosowania:

- Systemy parowe

- Rurociągi pod wysokim ciśnieniem

- Zastosowania gazu

Zalety:

- Idealny do zastosowań pod wysokim ciśnieniem

- zapewnia ciasną pieczęć do przepływu wstecznego

- Nadaje się do instalacji poziomych i pionowych

4. Zawór zwrotny przepony

Jak to działa:

Elastyczna przepona działa jako mechanizm uszczelnienia w tym zaworze. Przepływ do przodu podnosi przeponę, umożliwiając przepływ płynu, a przepływ wsteczny dociska go do gniazda zaworu, aby zapobiec przepływowi odwrotnego.

Zastosowania:

- Przemysł farmaceutyczny

- Przetwarzanie żywności

- Płynne układy korozyjne

Zalety:

- doskonałe do obsługi wrażliwych lub żrących płynów

- zapewnia pieczęć bez zanieczyszczenia

- Cicha operacja

5. Zawór zwrotny Duckbill

Jak to działa:

W kształcie rachunku kaczki, zawór ten otwiera się, gdy ciśnienie płynowe pcha się do niego i zamyka ciasno pod ciśnieniem pleców.

Zastosowania:

- Systemy morskie i ściekowe

- Zarządzanie wodą opadową

- Systemy wyjścia

Zalety:

- Elastyczne i lekkie

- Operacja niemechaniczna

- Odporny na zatkanie

6. Zawór kontrolny opłatek

Jak to działa:

Ten kompaktowy zawór mieści się między dwoma kołnierzami rur i ma dysku, który waha się lub podnosi, aby umożliwić przepływ do przodu. Po odwróceniu przepływu dysk zamyka się, zapobiegając przepływowi wstecznemu.

Zastosowania:

- Systemy ograniczone kosmicznie

- Systemy HVAC

- Przetwarzanie chemiczne

Zalety:

- lekka i kompaktowa konstrukcja

- minimalny spadek ciśnienia

- Łatwy w instalacji

7. Ciche zawór kontrolny

Jak to działa:

Ciche zawory kontrolne wykorzystują mechanizm obciążony sprężynami do szybkiego zamykania zaworu po zatrzymaniu przepływu, zapobiegając młotowi wodne (wzrost ciśnienia spowodowany nagłym odwróceniem przepływu).

Zastosowania:

- Systemy HVAC

- Sieci zaopatrzenia w wodę

- Systemy pompowania

Zalety:

- Eliminuje młot wodny

- Cicha operacja

- Trwałe i wydajne

Wybór odpowiedniego zaworu kontrolnego

Uwzględnij następujące elementy przy wyborze zaworu czeku dla aplikacji:

Spraw, aby typ płynu jest kompatybilny z materiałem zaworu.

Wybierz zawór, który jest w stanie zarządzać ciśnieniem systemu i prędkościami przepływu.

- Przestrzeń instalacyjna: Zawory kontrolne opłat i inne małe opcje są idealne do ograniczonych przestrzeni.

Wymagania dotyczące konserwacji: W przypadku ważnych systemów wybierz zawory, które wymagają mniejszego utrzymania.

Podsumowując

W zastosowaniach przemysłowych zawory kontrolne są niezbędne, ponieważ zapewniają jednokierunkową, płynną przepływ i zatrzymanie przepływu wstecznego. Każda forma zaworu kontrolnego, od huśtawki i piłki po membrany i typy kaczki, ma specjalne zalety odpowiednie dla poszczególnych systemów i sektorów. Wybór najlepszego zaworu w celu poprawy wydajności systemu i niezawodności może być łatwiejszy, jeśli wiesz o jego funkcjach.
