W jaki sposób projekt zaworu kulowego zapewnia ciasne uszczelnienie?

Zawory kulowe są znane ze swojej zdolności do zapewnienia niezawodnego i ciasnego uszczelnienia, co czyni je niezbędnymi w szerokiej gamie zastosowań przemysłowych i mieszkaniowych. Ich unikalny projekt zapewnia nie tylko wydajną kontrolę przepływu, ale także minimalizuje ryzyko wycieków. Zagłębijmy się w sposób projektuzawór kulowyosiąga ten poziom precyzji uszczelnienia.

Kluczowe elementy projektu zaworu kulowego

Aby zrozumieć mechanizm uszczelnienia, ważne jest, aby zbadać kluczowe elementy zaworu kulowego:

- Piłka: sferyczny składnik z otworem (otworem) przez środek, umożliwiając przepływ płynu po wyrównaniu z rurociągiem.

- Siedzenia: Zwykle wykonane z miękkich materiałów, takich jak Teflon (PTFE) lub elastomery, siedzenia zapewniają powierzchnię uszczelniającą piłkę.

- Ciało: obudowa zaworu, która zawiera i chroni wewnętrzne elementy.

- STEM: Łączy piłkę z siłownikiem lub uchwytem, ​​umożliwiając obrót.

- Uszczelki i uszczelki: Upewnij się, że nie występuje nie wyciek wokół łodygi ani między składnikami zaworu.

Jak zawór kulowy osiąga ciasną pieczęć

1. Precyzyjne obróbka piłki

Piłka wzawór kulowyjest dokładnie obrabiany, aby osiągnąć gładką i jednolitą powierzchnię. Zapewnia to, że po zamknięciu zaworu powierzchnia piłki idealnie łączy się z siedzeniami, tworząc ciasne uszczelnienie.

- Pełny kontakt: sferyczny kształt zapewnia pełny kontakt z siedzeniami, eliminując luki.

- Niski zapotrzebowanie na moment obrotowy: Dobrze zobowiązująca kula zmniejsza tarcie, umożliwiając szczelne uszczelnienie zaworu przy minimalnym wysiłku.

2. Mechanizm siedzenia

Siedzenia w zaworze kulowym są zaprojektowane do lekkiego ściskania po zamknięciu zaworu, tworząc ciasne uszczelnienie.

- Miękkie siedzenia: Materiały takie jak PTFE odkształcone nieznacznie pod ciśnieniem, wypełniając wszelkie niewielkie nieregularności na powierzchni kulki.

- Siedzenia obciążone sprężynami: W niektórych projektach sprężyny pchają siedzenia o piłkę, utrzymując uszczelkę nawet pod wahaniami.

3. Projekt pływających piłek

Wiele zaworów kulowych ma pływającą konstrukcję kulową, w której piłka nie jest ustalona, ​​ale utrzymywana na miejscu przez siedzenia.

- Samoformacja: pływająca kula jest pchana na siedzenie dolne przez ciśnienie płynu, wzmacniając uszczelkę.

- Skuteczne pod ciśnieniem: Ta konstrukcja zapewnia ciasne uszczelnienie nawet w systemach wysokociśnieniowych.

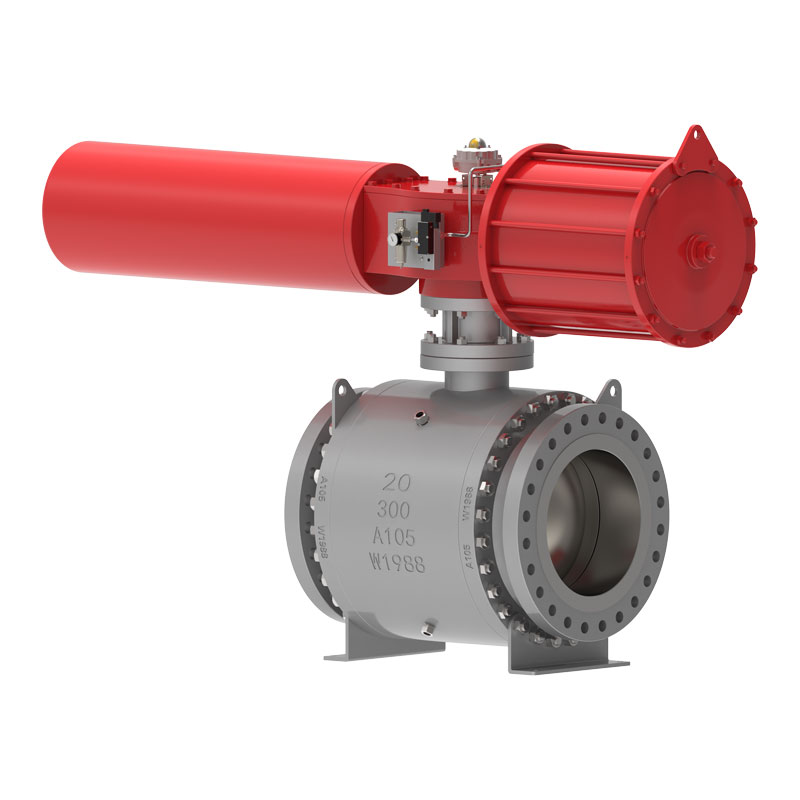

4. Projekt piłki zamontowany na Trunnion

W większych lub wysokociśnieniowych zaworach kulowych stosuje się konstrukcję montowaną na trunnion. Piłka jest zakotwiczona u góry i dolną, zmniejszając obciążenie siedzeń.

- Zmniejszone zużycie: Stała kula minimalizuje deformację siedzenia, zapewniając spójne uszczelnienie w czasie.

- Podwójne uszczelnienie: zarówno fotele w górę, jak i w dół utrzymują kontakt z piłką, zapewniając dodatkową warstwę uszczelnienia.

5. Uszczelnienie łodygi

Aby zapobiec wyciekom wokół łodygi, zawory kulkowe zawierają:

- O-ringi i pakowanie: elastyczne materiały, które tworzą uszczelkę wokół łodygi.

- Projekt przeciwbawu: Zapewnia, że ​​łodyga pozostaje bezpiecznie na miejscu, utrzymując pieczęć nawet w ekstremalnych warunkach.

Zalety ciasnej uszczelki w zaworach kulowych

- Zapobieganie wyciekom: nie zapewnia utraty płynu, zwiększenie wydajności i bezpieczeństwa.

- Wszechstronność: obsługuje różnorodne media, w tym gazy, płyny i zawiesiny.

- Trwałość: odporna na zużycie, utrzymując ciasną pieczęć w dłuższych okresach.

Zastosowania korzystające z ciasnych fok

Zdolność zaworów kulowych do zapewnienia ciasnego uszczelnienia sprawia, że ​​są idealne dla:

- Rurociągi pod wysokim ciśnieniem.

- Niebezpieczny lub żrący transport mediów.

- Krytyczne zastosowania w branżach takich jak ropa i gaz, przetwarzanie chemiczne i farmaceutyki.
